Fonte de alimentação do modo comutado 24 V DC
DN4218
PSU-1AC/24VDC-12A/IOL/IP67
Fonte de alimentação do modo comutado 24 V DC
DN4218
PSU-1AC/24VDC-12A/IOL/IP67
- Proteção do cabeamento através de fusíveis eletrônicos configuráveis
- Instalação sem painel elétrico
- Diagnóstico adicional através da medição da corrente, da tensão e da qualidade da rede, assim como contagem das horas de operação
- Geração energética eficiente de tensão baixa sem perda de potência
- Tensão de saída, correntes de carga, estados dos circuitos de saída e causa de acionamento são comunicados via IO-Link
- Via IO-Link é possível ligar e desligar os circuitos de saída e reiniciar os fusíveis
{{ifmVariantName}}
Dados elétricos
| Tensão nominal AC [V] | 230 |
|---|---|
| Tensão nominal DC [V] | 300 |
| Frequência nominal AC [Hz] | 50...60 |
| Tensão de entrada DC [V] | 110...300 |
| Range de tensão da entrada AC [V] | 100...240 |
| Tensão de saída DC [V] | 24...28 |
| Classe de proteção | I |
| Tempo de atraso de disponibilidade máx. [ms] | 1,3 |
| Corrente máx. de saída na tensão mín. de saída [A] | 12,5 |
| Corrente máx. de saída na tensão máx. de saída [A] | 10,7 |
| Potência de saída (duradoura) [W] | 300 |
| Potência de saída (breve) [W] | 600 |
| Fator de potência (tensão nominal de 230 V AC / 50 Hz) | 0,97 |
| Quantidade de circuitos de saída | 4 |
| Eficiência (tensão nominal de 120 V AC / 60 Hz) [%] | 94,3 |
| Eficiência (tensão nominal de 230 V AC / 50 Hz) [%] | 95,7 |
| Tempo de ligação em ponte em caso de falha de rede (tensão nominal de 120 V AC / 60 Hz) [ms] | 44 |
| Tempo de ligação em ponte em caso de falha de rede (tensão nominal de 230 V AC / 50 Hz) [ms] | 44 |
| Corrente de entrada (tensão nominal de 120 V AC / 60 Hz) [A] | 3,2 |
| Corrente de entrada (tensão nominal de 230 V AC / 50 Hz) [A] | 1,68 |
Interfaces
| Interface de comunicação | IO-Link |
|---|---|
| Unterstützte IO-Link Revision | 1.1 |
| Tipo de transferência | COM3 (230,4 kBaud) |
| Revisão IO-Link | 1.1 |
| Modo SIO | sim |
| Tempo mín. do ciclo do processo [ms] | 2,2 |
Condições ambientais
| Temperatura ambiente [°C] | -25...55 | |
|---|---|---|
| Aviso sobre a temperatura do ambiente |
|
|
| Temperatura de armazenamento [°C] | -40...85 | |
| Umidade relativa do ar máx. [%] | 95; (umidade relativa) | |
| Altura máx. acima do nível do mar [m] | 5000 | |
| Proteção | IP 65; IP 67 | |
| Grau de sujidade | 3 |
Certificações / testes
| EMC |
|
||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Resistência duradoura ao choque |
|
||||||||||||||||||||||||||||||||||||||||||||||||||
| Resistência à vibrações |
|

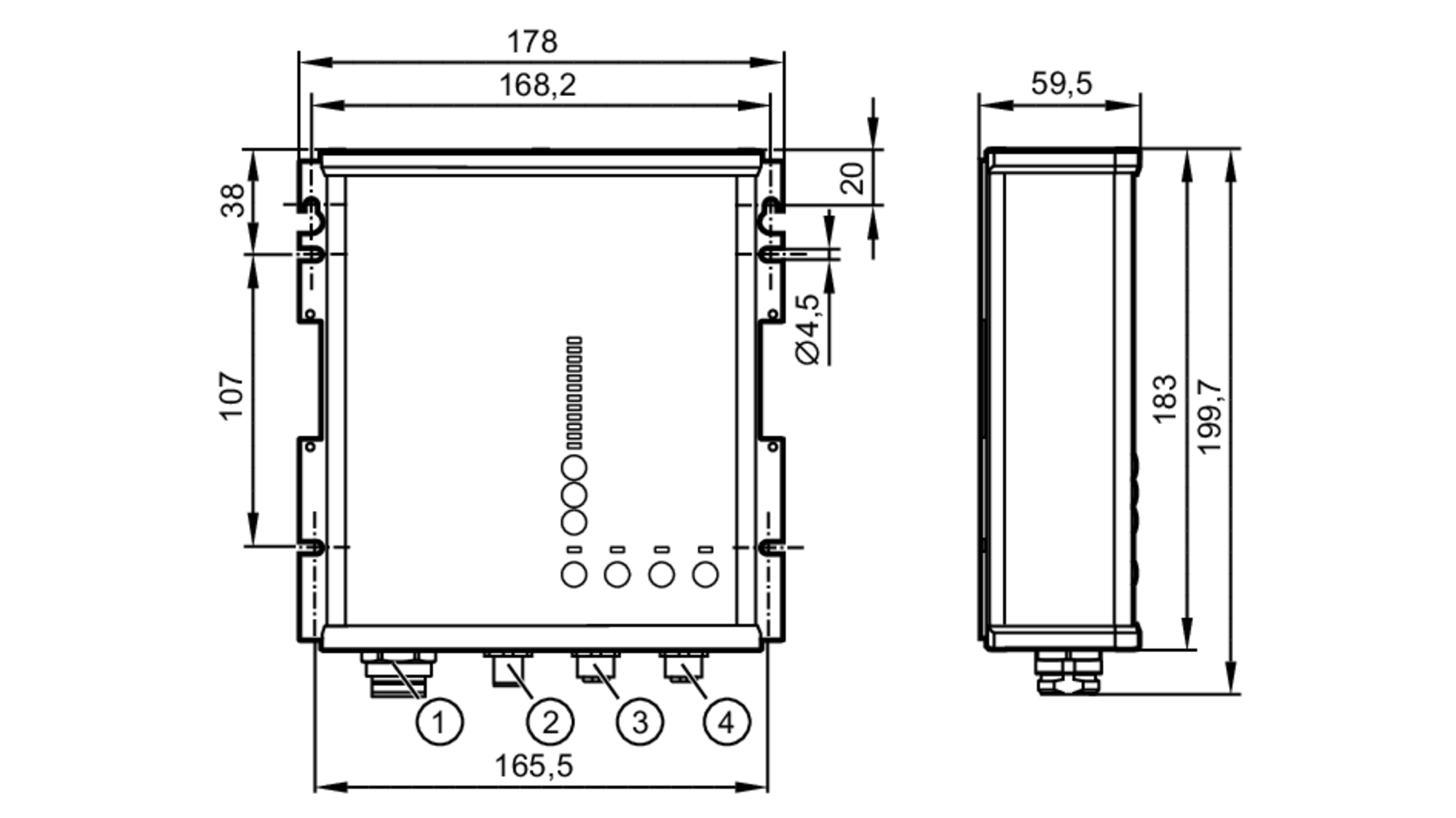

Dados mecânicos
| Peso [g] | 1524,5 |
|---|---|
| Dimensões [mm] | 182 x 183 x 59 |
| Materiais | invólucro: liga de alumínio; Tampa do invólucro: PC; parafusos: aço bronzeado |
Notas
| Quantidade | 1 peça |
|---|
conexão elétrica - Fontes de alimentação
| Conexão: 1 x 7/8"; Bloqueio: latão |
conexão elétrica - IO-Link
| Conexão: 1 x M12; codificação: A; Bloqueio: latão |
conexão elétrica - tensão de saída
| Conexão: 2 x M12; codificação: A; Bloqueio: latão |
diagrama e curvas
|

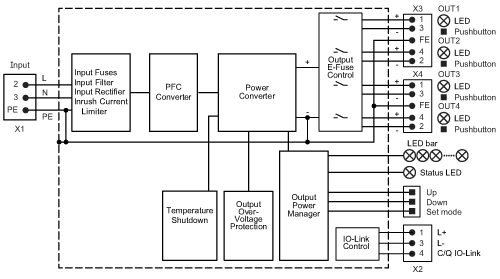

Diagrama de blocos
|
|
|---|
|

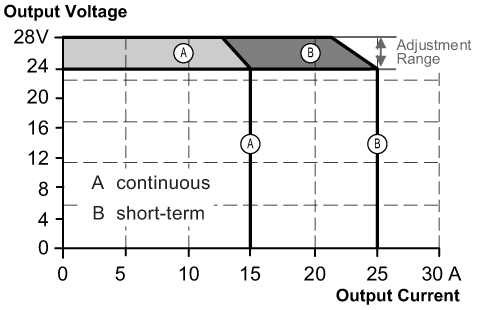

curva característica de saída
|
|
|---|
|

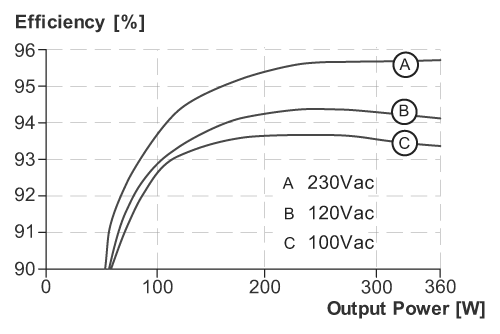

curva característica de nível de eficiência / perda de potência
|
|
|---|
|
curva característica de redução
|
|
|---|
|

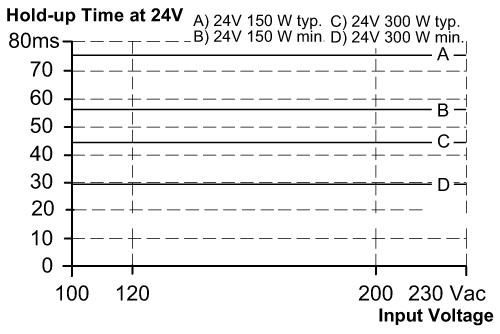

curva característica de autonomia em caso de queda de energia
|
|
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos o direito de fazer alterações técnicas sem aviso prévio — PT-BR — DN4218-00 — 07.12.2022 —
DN4218 –
PSU-1AC/24VDC-12A/IOL/IP67
- 1
- Fontes de alimentação
- 2
- IO-Link
- 3
- tensão de saída
- 4
- tensão de saída
conexão elétrica - Fontes de alimentação
- 1: PE
- 2: L
- 3: N
Conexão: 1 x 7/8"; Bloqueio: latão
conexão elétrica - IO-Link
- 1: L+
- (US)
- 2: n.c.
- 3: L-
- (US)
- 4: IO-Link
- 5: n.c.
Conexão: 1 x M12; codificação: A; Bloqueio: latão
conexão elétrica - tensão de saída
- 1: L+
- (UA2)
- 2: L-
- (UA1)
- 3: L-
- (UA2)
- 4: L+
- (UA1)
- 5: FE
Conexão: 2 x M12; codificação: A; Bloqueio: latão
