Dados elétricos
Frequência AC [Hz] | 47...64 | |
---|---|---|
Tolerância da tensão de operação [%] | 10 | |
Tolerância da tensão de operação 2 [%] | 10 | |
Tensão de operação [V] | comutação de área automática | |
Tensão nominal AC [V] | < 230 | |
Frequência nominal AC [Hz] | 50...60 | |
Range de tensão da entrada AC [V] | 100...120 / 200...240 | |
Tensão de saída DC [V] | 24...28 | |
Classe de proteção | I; (IEC 61140) | |
Proteção contra sobretensão | sim; (< 39 DC) | |
Tensão de saída [V] | ajustável; Tensão de saída conforme SELV, PELV | |
Corrente máx. de saída na tensão mín. de saída [A] | 10 | |
Corrente máx. de saída na tensão máx. de saída [A] | 8,6 | |
Corrente máx. de saída breve na tensão mín. de saída [A] | 12 | |
Corrente máx. de saída breve na tensão máx. de saída [A] | 10,3 | |
Potência de saída (duradoura) [W] | 240 | |
Potência de saída (breve) [W] | 288 | |
Aviso sobre a potência de saída (breve) [W] |
|
|
Fator de potência (tensão nominal de 120 V AC / 60 Hz) | 0,59 | |
Fator de potência (tensão nominal de 230 V AC / 50 Hz) | 0,51 | |
Reserva de potência [%] | 20 | |
Número de circuitos de saída | 1 | |
Ondulação residual máx. [mV] | 50 | |
Pico de corrente de energização (tensão nominal de 120 V AC / 60 Hz) [A] | 3 | |
Pico de corrente de energização (tensão nominal de 230 V AC / 50 Hz) [A] | 3 | |
Limitação da corrente de energização | sim | |
Eficiência (tensão nominal de 120 V AC / 60 Hz) [%] | 91 | |
Eficiência (tensão nominal de 230 V AC / 50 Hz) [%] | 91,6 | |
Proteção de entrada exerna | ≤ B-10 A / ≤ C-6 A | |
Derivação [W/K] | 6 (60...70 °C) | |
Tempo de ligação em ponte em caso de falha de rede (tensão nominal de 120 V AC / 60 Hz) [ms] | 46 | |
Tempo de ligação em ponte em caso de falha de rede (tensão nominal de 230 V AC / 50 Hz) [ms] | 47 | |
Corrente de entrada (tensão nominal de 120 V AC / 60 Hz) [A] | 3,73 | |
Corrente de entrada (tensão nominal de 230 V AC / 50 Hz) [A] | 2,23 | |
Dissipação (tensão nominal de 120 V AC / 60 Hz) [W] | 23,7 | |
Dissipação (tensão nominal de 230 V AC / 50 Hz) [W] | 22 | |
Estabilidade do retorno [V] | 35 |
Saídas
Proteção contra curto-circuitos | sim |
---|---|
Proteção contra sobrecarga | sim |
Desempenho de sobrecarga | corrente de saída constante |
Versão de sinal DC OK | Saída de relé |
Resistência do sinal DC OK | 60 V DC (0,3 A) / 30 V DC (1 A) / 30 V AC (0,5 A) |
Condições ambientais
Temperatura ambiente [°C] | -25...70 | |
---|---|---|
Aviso sobre a temperatura do ambiente |
|
|
Temperatura de armazenamento [°C] | -40...85 | |
Umidade relativa do ar máx. [%] | 95; (IEC 60068-2-30) | |
Proteção | IP 20; (EN 60529) | |
Grau de sujidade | 2; (IEC 62103: sujeira condutiva não permitida) | |
Proteção contra sobreaquecimento | sim |
Certificações / testes
EMC |
|
||||||
---|---|---|---|---|---|---|---|
Estabilidade de vibração |
|
||||||
Resistência a choques |
|
Dados mecânicos
Peso [g] | 875,5 |
---|---|
Tipo de montagem | trilho; (TH35 (EN 60715)) |
Dimensões [mm] | 124 x 62 x 122,5 |
Materiais | chapa de aço |
Displays / elementos de operação
Display |
|
---|
Observações
Observações |
|
|
---|---|---|
Unidades por embalagem | 1 peça |
conexão elétrica
Conexão | terminais parafusados: |
---|
diagrama e curvas

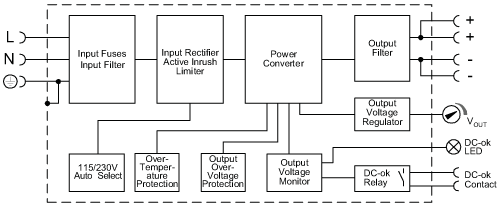

Diagrama de blocos
|
|
---|

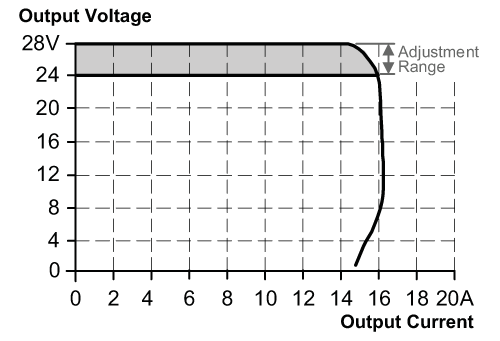

curva característica de saída
|
|
---|

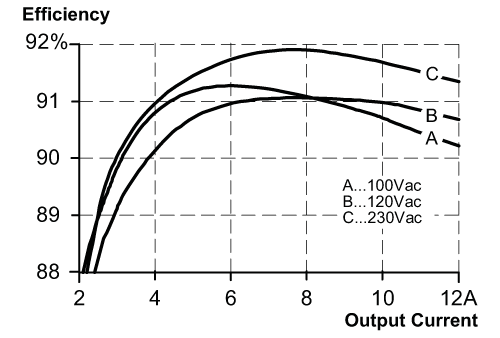

curva característica de nível de eficiência / perda de potência
|
|
---|

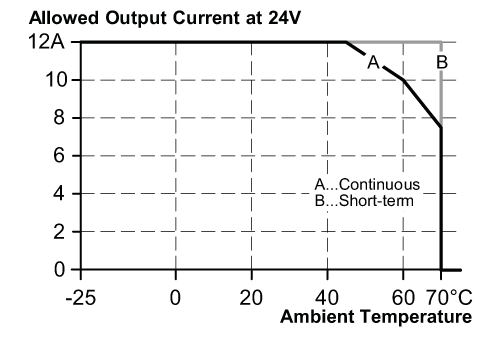

curva característica de redução
|
|
---|

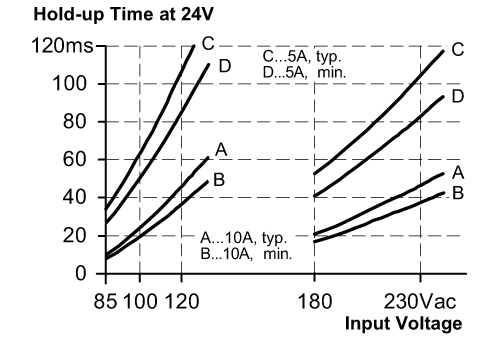

curva característica de autonomia em caso de queda de energia
|
|
---|
