Módulo IO-Link CompactLine

AL2400

IO-Link module 4 x 2 DI IP 67

Módulo IO-Link CompactLine

AL2400

IO-Link module 4 x 2 DI IP 67

  • Transmissão de dados e energia possível também com cabo de conexão não blindado
  • LEDs bem visíveis para exibição da operação, do estado de comutação e dos erros
  • Quatro slots, cada um com duas entradas binárias para oito sensores
  • Robusta versão completamente encapsulada para aplicação em ambiente industrial duro
  • Para a conexão simples de sensores binários a todo o tipo de IO-Link master
  • ce
  • ukca
  • cul
  • iolink
Dados elétricos
Tensão de operação [V] 18...30 DC; ("supply class 2" conforme cULus)
Consumo de corrente [mA] < 50
Alimentação do sensor US
Capacidade de corrente por porta [A] 0,1
Entradas/saídas
Quantidade de entradas e saídas Quantidade de entradas digitais: 8
Entradas
Quantidade de entradas digitais 8; (4 x 2)
Circuito de entrada das entradas digitais PNP
Alimentação de sensor das entradas IO-Link
Limitação da corrente de entrada [mA] 15
Corrente de entrada High [mA] 6...10
Corrente de entrada Low [mA] 0...2
Nível de comutação High [V] > 11
Entradas digitais com resistência contra curto-circuito sim
Interfaces
Interface de comunicação IO-Link
DeviceIDs suportados
Modo de operação DeviceID
default 554
IO-Link Device
Tipo de transferência COM2 (38,4 kBaud)
Revisão IO-Link 1.1
SDCI-Padrão IEC 61131-9
Modo SIO não
Dados do processo analógicos 1
Dados do processo binários 12
Tempo mín. do ciclo do processo [ms] 2,9
Condições ambientais
Temperatura ambiente [°C] -25...70
Proteção IP 67
Grau de proteção (NEMA 250) 6P
Fluidos químicos
ISO 16750-5 AA, BA, BD, HLP, CC, DB, DC, DD, CA
NEMA 250 5.13.1 AA
Certificações / testes
EMC
EN 61000-6-2
EN 61000-6-3
IEC 61131-9

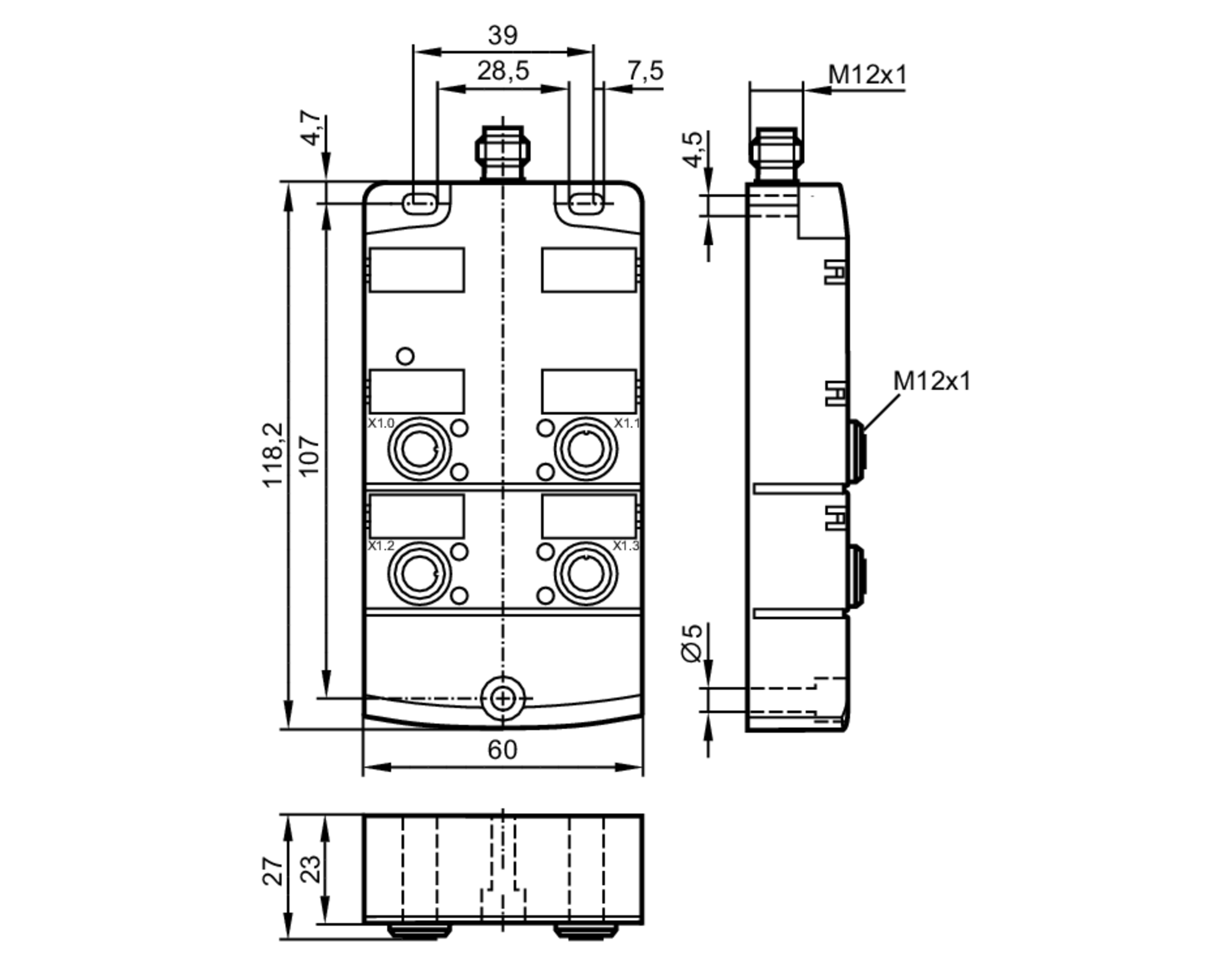

Dados mecânicos
Peso [g] 300
Materiais PA; soquete: latão niquelado; anel O: FKM
Material da vedação FKM
Displays / elementos de operação
Display
em operação LED, verde
erro LED, vermelho
Função LED, amarelo
Acessórios
Acessório opcional
Bucha de aço inoxidável, para montagem em caso de forte carga mecânica, E70402
Notas
Notas
somente para utilização em aplicações 79 NFPA
O aparelho deve ser operado de acordo com a especificação IO-Link V1.1.2.
O comprimento máximo do cabo IO-Link é de 20 m.
Quantidade 1 peça
conexão elétrica - Conexão de processo
Conexão: M12; codificação: A; vedação: FKM
conexão elétrica - IO-Link
Conexão: M12; codificação: A
