Módulo de entrada IO-Link
AL2241
IO-Link Module 10x2 DI M12 IP69K
Módulo de entrada IO-Link
AL2241
IO-Link Module 10x2 DI M12 IP69K
- Ampliação dos módulos mestres IO-Link em até 20 entradas digitais
- Pré-processamento dos sinais de entrada através de filtros de entrada digitais
- Alto grau de proteção para atender aos requisitos da indústria alimentícia e de bebidas
- Para a conexão efetiva de sensores com saída digital em IO-Link
Dados elétricos
| Tensão de operação [V] | 18...30 DC |
|---|---|
| Consumo de corrente [mA] | 100...1100; (US) |
| Classe de proteção | III |
| Capacidade de corrente por porta [A] | 0,1 |
|---|
Entradas/saídas
| Quantidade de entradas e saídas | Quantidade de entradas digitais: 20 |
|---|
Entradas
| Quantidade de entradas digitais | 20; (10 x 2 PNP tipo 2 conforme IEC 61131-2 ) |
|---|---|
| Alimentação de sensor das entradas | IO-Link |
| Fontes de alimentação [V] | 16...30 |
Interfaces
| Interface de comunicação | IO-Link | ||||
|---|---|---|---|---|---|
| SDCI-Padrão | IEC 61131-9 | ||||
| Tipo de transferência | COM2 (38,4 kBaud) | ||||
| Revisão IO-Link | 1.1 | ||||
| Modo SIO | não | ||||
| Classe de master port exigida | A | ||||
| Tempo mín. do ciclo do processo [ms] | 4,3 | ||||
| DeviceIDs suportados |
|
Condições ambientais
| Temperatura ambiente [°C] | -25...60 | ||||
|---|---|---|---|---|---|
| Temperatura de armazenamento [°C] | -25...70 | ||||
| Umidade relativa do ar máx. [%] | 90 | ||||
| Altura máx. acima do nível do mar [m] | 2000 | ||||
| Proteção | IP 65; IP 67; IP 69K; (funcionamento com tampas de proteção de aço inoxidável: IP 69K) | ||||
| Grau de proteção (NEMA 250) | 6P | ||||
| Grau de sujidade | 2 | ||||
| Fluidos químicos |
|
Certificações / testes
| EMC |
|
||||||
|---|---|---|---|---|---|---|---|
| Resistência a choques |
|
||||||
| Resistência à vibrações |
|
||||||
| MTTF [anos] | 140 |

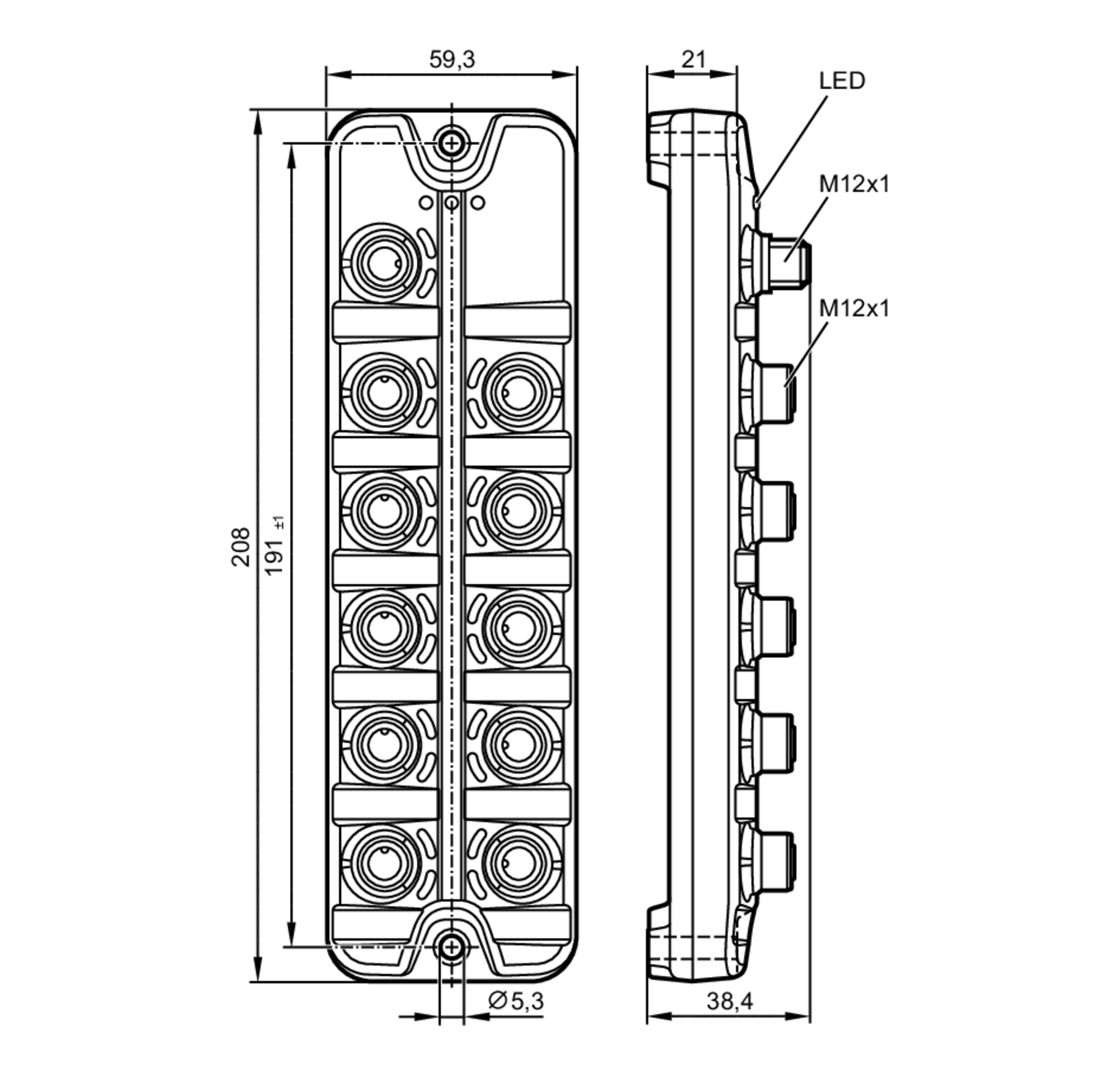

Dados mecânicos
| Peso [g] | 406 |
|---|---|
| Materiais | invólucro: PA cinza; soquete: 1.4404 (aço inoxidável / 316L) |
| Material da vedação | EPDM |
Displays / elementos de operação
| Display |
|
|---|
Acessórios
| Acessório opcional |
|
|---|
Notas
| Quantidade | 1 peça |
|---|
conexão elétrica - Entradas
| X1.0...X1.9 | Conexão: 10 x M12; codificação: A; vedação: EPDM |
|---|
conexão elétrica - IO-Link
| X1 | Conexão: 1 x M12; codificação: A |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos o direito de fazer alterações técnicas sem aviso prévio — PT-BR — AL2241-01 — 25.08.2023 —
AL2241 –
IO-Link Module 10x2 DI M12 IP69K
conexão elétrica - Entradas
X1.0...X1.9
- 1
- alimentação do sensor + 24 V DC (US)
- 2
- Entrada digital DI2
- 3
- alimentação do sensor GND (US)
- 4
- Entrada digital DI1
- 5
- não conectado
Conexão: 10 x M12; codificação: A; vedação: EPDM
conexão elétrica - IO-Link
X1
- 1
- + 24 V DC (US)
- 2
- não conectado
- 3
- GND (US)
- 4
- IO-Link
Conexão: 1 x M12; codificação: A
