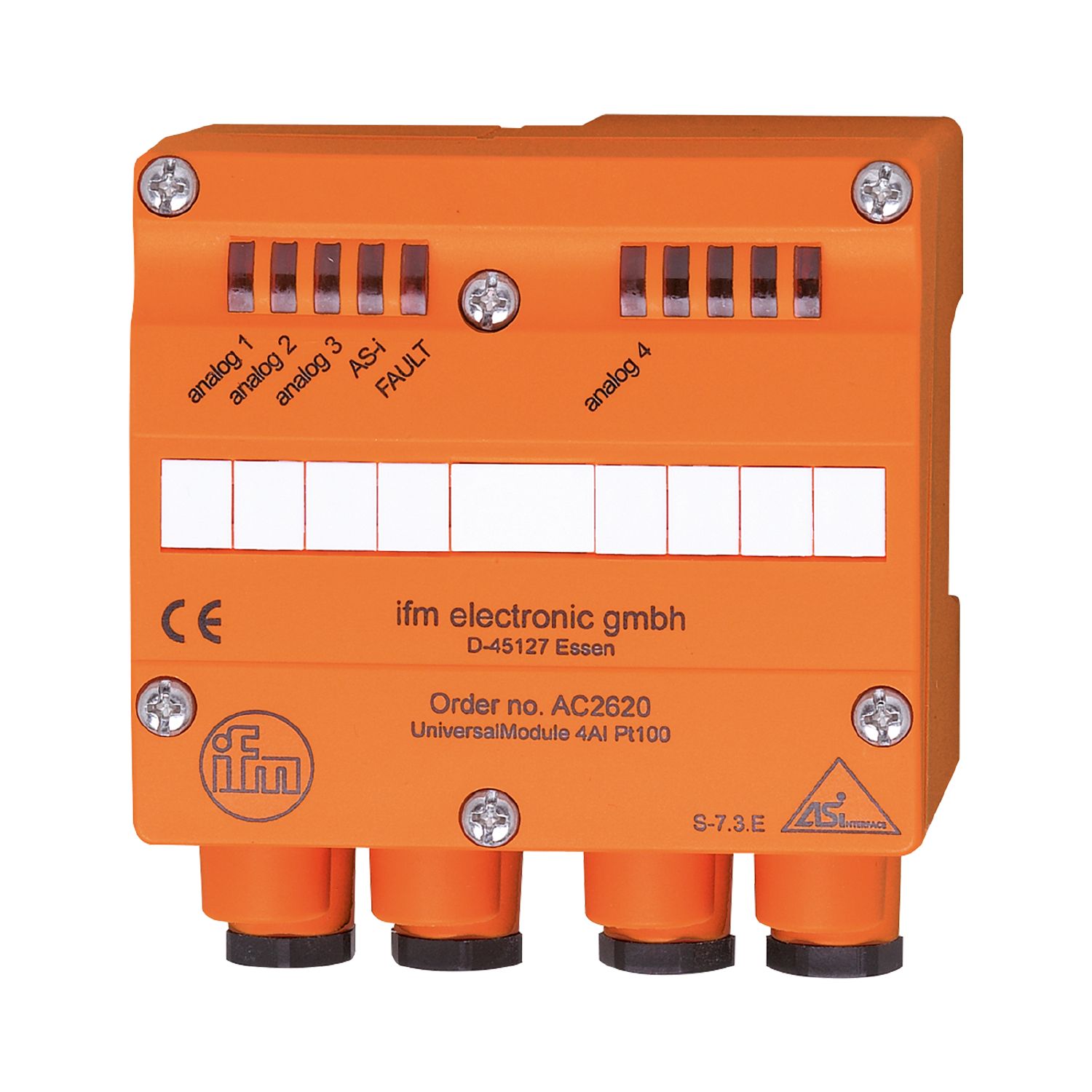

Módulo universal AS-Interface
AC2620
UniversalModule 4AI(Pt100)IP65
Módulo universal AS-Interface
AC2620
UniversalModule 4AI(Pt100)IP65
- Instalação e cabeamento simples
- Para a conexão de sensores e atuadores com saída de cabo
- Conexão de equipamentos através de bornes com mola
- Três LEDs de alta iluminação bem visíveis para a exibição de operação, estado de comutação e falha
Características do produto
Quantidade de entradas e saídas | Quantidade de entradas Pt100: 4 |
---|---|
Alcance de medição [°C] | -200...850 |
Campo de aplicação
Aplicação | Montagem em campo |
---|
Dados elétricos
Tensão de operação [V] | 26,5...31,6 DC |
---|---|
Consumo de corrente máx. da interface AS [mA] | 80 |
Proteção contra inversão de polaridade | sim |
Entradas/saídas
Quantidade de entradas e saídas | Quantidade de entradas Pt100: 4 |
---|
Entradas
Quantidade de entradas Pt100 | 4 |
---|---|
Alimentação de sensor das entradas | AS-i |
Fontes de alimentação [V] | 18...30; (DC) |
Capacidade de carga máx. das entradas totais [mA] | 20 |
Quantidade de entradas analógicas | conexão de sensores de 2 e 3 fios |
Resolução entrada analógica | 16 bit / 0,1 °C |
Saídas
Resolução da saída analógica | 16 bit / 0,1 °C |
---|
Faixa de medição / de ajuste
Alcance de medição [°C] | -200...850 |
---|
Condições ambientais
Temperatura ambiente [°C] | 0...70 |
---|---|
Temperatura de armazenamento [°C] | -25...85 |
Umidade relativa do ar máx. [%] | 90; (sem condensação) |
Altura máx. acima do nível do mar [m] | 2000 |
Proteção | IP 65 |
Certificações / testes
EMC |
|
||
---|---|---|---|
MTTF [anos] | 150 |
Valor característico AS-i
Perfil mestre AS-i | M3; M4 |
---|---|
Perfil AS-i | S-7.3.E |
Configuração da AS-i E/S [hex] | 7 |
Código ID da AS-i [hex] | 3.E |
Dados mecânicos
Peso [g] | 299 |
---|---|
Tipo de montagem | interface AS-i para partes inferiores FC |
Materiais | PBT |
Displays / elementos de operação
Display |
|
---|
Conexão elétrica
Conexão do módulo | Cabo chato |
---|
Notas
Quantidade | 1 peça |
---|
conexão elétrica
Conexão | grampos de gaiola de mola: |
---|
