SM7120

Магнитно-индуктивен сензор за поток

SMR34XGXFRKG/US-100

{{'OPTIONAL_INFO' | productAvailability | error}}

Уважаеми клиенти,
за съжаление, тази спецификация не се предлага на желания от Вас език. Ако имате още въпроси, можете да се свържете с нас на имейл адрес info@ifm.com.

С най-добри пожелания
от Вашия ifm екип


Цената е за 1 бр. без ДДС

  • Точно измерване на поток, потребление и температура на средата
  • Висока точност, повтаряемост и динамика на измерването
  • С комутиращ изход, аналогов изход и импулсен изход
  • Ясно четлив цветен дисплей с промяна на цвета червено/зелено
  • Не се изискват дължини на входящите и изходните тръби
  • ce
Изтегляне
Technische Details
Характеристики на продукта
Брой входове и изходи Брой цифрови изходи: 2; Брой аналогови изходи: 1
Обхват на измерване [l/min] 0,1...75
Обхват на дисплея [l/min] -90...90
Процес на свързване G 3/4 DN20 плоско уплътнение
Приложение
Система контакти със златно покритие
Среда проводящи течности от флуидната група 2 съгласно Директивата за оборудване под налягане (PED)
Забележка за медиите
Leitfähigkeit: ≥ 20 µS/cm
Viskosität: < 70 mm²/s (40 °C)
Температура на средата [°C] -20...90
Номинално налягане [bar] 16
Електрически показатели
Работно напрежение [V] 18...30 DC; (nach EN 50178, SELV, PELV)
Консумация на ток [mA] < 80
Клас на защита III
Защита срещу обръщане на полярността да
Отложено включване [s] 5
Входове / изходи
Брой входове и изходи Брой цифрови изходи: 2; Брой аналогови изходи: 1
Входове
Входове нулиране на брояча
Изходи
Общ брой на изходите 2
Изходящ сигнал превключващ сигнал; аналогов сигнал; импулсен сигнал; IO-Link; честотен сигнал; (конфигурируеми)
Електрическо изпълнение PNP/NPN
Брой цифрови изходи 2
Изходна функция нормално отворен / нормално затворен; (настроеваеми)
Макс. изход за превключване на напрежението DC [V] 2
Постоянна стойност тока на превключващия изход DC [mA] 100
Брой аналогови изходи 1
Аналогов токов изход [mA] 4...20; (мащабируема)
Макс. натоварване [Ω] 500
Импулсен изход Модул за измерване на потока
Защита срещу късо съединение да
Вид защита от късо съединение импулсна
Защита от претоварване да
Обхват на измерване / настройка
Обхват на измерване [l/min] 0,1...75
Обхват на дисплея [l/min] -90...90
Резолюция [l/min] 0,1
Гранична точка SP [l/min] 0,5...75
Точка на нулиране rP [l/min] 0,1...74,6
Аналогова начална точка ASP [l/min] 0...59,9
Аналогова крайна точка AEP [l/min] 15,1...75
Прекъсване на LFC с нисък дебит [l/min] 0,1...3,8
Крайна точка на честотата, FEP [l/min] 15,1...75
Честота в крайната точка FRP [Hz] 1...10000
Обемно наблюдение на количеството на потока
Дължина на импулса [s] 0,003...2
Стойност на импулса 0,001...99990000 I
Следене на температурата
Обхват на измерване [°C] -20...90
Обхват на дисплея [°C] -42...112
Резолюция [°C] 0,1
Гранична точка SP [°C] -19,6...90
Точка на нулиране rP [°C] -20...89,6
Аналогова начална точка [°C] -20...68
Аналогова крайна точка [°C] 2...90
На стъпки от [°C] 0,1
Прецизност / отклонения
Мониторинг на потока
Точност (в обхвата на измерване) ± (0,8 % MW + 0,2 % MEW)
Повторяемост ± 0,2 % MEW
Следене на температурата
Прецизност [K] ± 2,5 (Q > 5 % MEW)
Време за реакция
Мониторинг на потока
Отложен старт [s] 0...50
Време за реакция [s] < 0,25; (dAP = 0, T09)
Амортизация на превключващия изход dAP [s] 0...5
Следене на температурата
Време за реакция [s] 15; (Q > 10 % MEW, T09)
Софтуер / програмиране
Опции за задаване на параметри хистерезис / прозорец; нормално отворен / нормално затворен; превключваща логика; Изход за честота; токов / импулсен изход; Отложен старт; дисплеят може да бъде деактивиран; Дисплей
Интерфейси
Интерфейс за комуникация IO-Link
Тип трансфер COM2 (38,4 kBaud)
IO-Link ревизия 1.1
SDCI стандарт IEC 61131-9
IO-Link ID на устройството 955 d / 00 03 bb h
Профили Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO режим да
Тип на порта на необходимия управляващ модул A
Данни за процеса, аналогови 3
Данни за процеса, двоични 2
Мин. време на цикъл от процеса [ms] 6
Условия на работа
Околна температура [°C] -20...60
Температура на съхранение [°C] -25...80
Защита IP 65; IP 67
Тестове / одобрения
EMC
DIN EN 60947-5-9
Удароустойчивост
DIN IEC 68-2-27: 20 g (11 ms)
Устойчивост на вибрации
DIN IEC 68-2-6: 5 g (10...2000 Hz)
Директивата за оборудване под налягане член 3, параграф (3) - Добра инженерна практика
Механични данни
Тегло [g] 0,001
Материал неръждаема стомана (1.4408 / 316); неръждаема стомана (1.4404 / 316L); PC; PBT + PC-GF30
Материали (мокри части) неръждаема стомана (1.4404 / 316L); PEEK; въглеродни влакна PEEK; EPDM; Centellen
Процес на свързване G 3/4 DN20 плоско уплътнение
Дисплеи / работни елементи
Дисплей
Farb-Display 1,44 "
Auflösung Bildpunkte 128 x 128
LEDs 2 x, gelb
Забележки
Забележки
MW = измерена стойност
MEW = Крайна стойност на диапазона на измерване
Единица на опаковката 1 брой
Електрическо свързване
Връзка Съединител: 1 x M12; Контакти: vergoldet
диаграми и графики

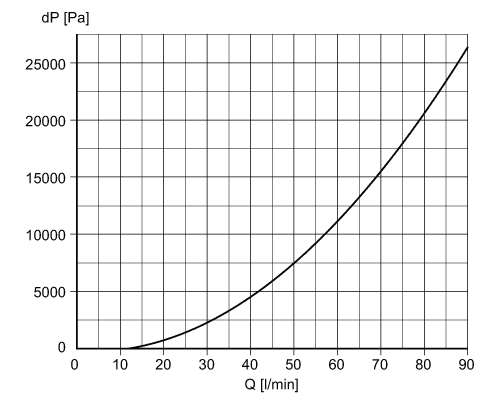

Загуба на налягане / обемно количество на потока
