MFH207

Сензор за цилиндър

MFB3002BAPKG/B/AM/500 /ZH

{{'OPTIONAL_INFO' | productAvailability | error}}

Уважаеми клиенти,
за съжаление, тази спецификация не се предлага на желания от Вас език. Ако имате още въпроси, можете да се свържете с нас на имейл адрес info@ifm.com.

С най-добри пожелания
от Вашия ifm екип


Цената е за 1 бр. без ДДС

  • ce
  • eac
  • cul
Изтегляне
Technische Details
Характеристики на продукта
Електрическо изпълнение PNP
Изходна функция нормално затворен
Обхват на сензора [mm] 1,8
Корпус с резба
Размери [mm] M12 x 1 / L = 41
Приложение
Приложение хидравлични цилиндри
Среда открива черни метали
Мин. налягане на разрушаване [bar] 2000
Номинално налягане [bar] 500
Електрически показатели
Работно напрежение [V] 10...36 DC
Консумация на ток [mA] < 23
Клас на защита III
Защита срещу обръщане на полярността да
Изходи
Електрическо изпълнение PNP
Изходна функция нормално затворен
Макс. изход за превключване на напрежението DC [V] 1,6
Макс. ток на утечка [mA] 0,1
Постоянна стойност тока на превключващия изход DC [mA] 200
Честота на превключване DC [Hz] 1000
Защита срещу късо съединение да
Защита от претоварване да
Обхват на следене
Обхват на сензора [mm] 1,8
Прецизност / отклонения
Хистерезис [% от Sr] < 15
Дрейф на точката на превключване [% от Sr] 10
Повторяемост [% от Sr] 10
Условия на работа
Пик на налягането [bar] 1000
Околна температура [°C] -25...85
Защита IP 65; IP 68; IP 69K
Тестове / одобрения
EMC
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 Високочестотно излъчване 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF проведено 10 V
EN 55011 клас B
DIN ISO 11452-5 100 V/m
Устойчивост на вибрации
EN 60068-2-6 Fc 20 Земно притегляне 50 почистващи цикъла на честота; 1 октава на минута в 3 оси / 10...3000 Hz -20...50 °C
Удароустойчивост
EN 60068-2-27 Ea 100 Земно притегляне 11 ms полузадължително; 3 удара във всяка посока на 3-те координатни оси / -40...85 °C
EN 60068-2-27 Ea 40 Земно притегляне 6 ms; 4000 удара във всяка посока на трите координатни оси / -20...50 °C
MTTF [Години] 925
UL удобрение
Номер за одобрение на UL C006
Механични данни
Тегло [g] 81
Корпус с резба
Монтаж екраниран монтаж
Размери [mm] M12 x 1 / L = 41
Означение на резбата M12 x 1
Материал корпус: неръждаема стомана; O-пръстен: FKM; опорен пръстен: PTFE
Усилие на затягане [Nm] < 25
Цялостен метален корпус да
Дисплеи / работни елементи
Дисплей
Статус на превключване 1 x Светодиод, жълт
Аксесоари
Аксесоари (приложени)
заключващи гайки: 1
Забележки
Единица на опаковката 1 брой
Електрическо свързване
Връзка Кабел: 2 m, PUR, Ø 4,9 mm; 3 x 0,34 mm²
диаграми и графики

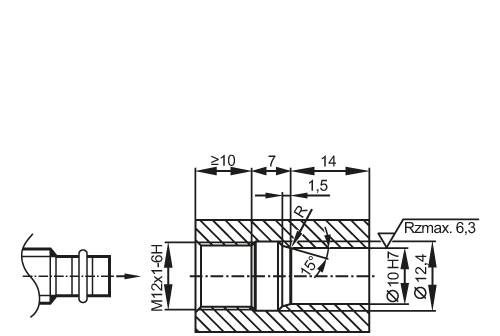

Инсталация
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Запазваме си правото за технически изменения без предварително уведомление. — BG-BG — MFH207-01 — 23.11.2017 —
