Импулсно захранване 24 V DC

E84016

PSU-1AC/24VDC-40A

Импулсно захранване 24 V DC E84016
Импулсно захранване 24 V DC E84016
Импулсно захранване 24 V DC E84016
Импулсно захранване 24 V DC E84016
Импулсно захранване 24 V DC E84016
Импулсно захранване 24 V DC E84016

Импулсно захранване 24 V DC

E84016

PSU-1AC/24VDC-40A

  • За стабилизирано захранване за контролери, датчици, актуатори и промишлена електроника
  • Малка загуба на мощност в следствие на високата ефективност
  • Голямо време за буфериране на мрежата
  • Възможност за изключване на устройството чрез отчитане на импулс
  • Големи резерви от мощност
Цената е за 1 бр. без ДДС
  • ce
  • ukca
  • cul
Електрически показатели
Честота AC [Hz] 47...64
Толеранс на напрежението при работа [%] 15...10
Номинално напрежение AC [V] < 230
Обхват на входното напрежение [V] 100...240
Изходно напрежение DC [V] 24...28
Клас на защита I; (IEC 61140)
Защита срещу пренапрежение да; (< 32 DC)
Изходящо напрежение [V] с възможност за регулиране; изходящо напрежение съгл. SELV, PELV
Макс. изходен ток при мин.изходното напрежение [A] 40
Макс. изходен ток при макс.изходното напрежение [A] 34,3
Макс. изходен ток при мин.изходното напрежение [A] 60
Макс. изходен ток при макс.изходното напрежение [A] 51,5
Изходна мощност (постоянна) [W] 960
Изходна мощност (връх) [W] 1440
Забележка за изходната мощност (връх) [W]
при консумация> 4 сек. токът автоматично се намалява до изходната мощност
Фактор на мощността (номинално напрежение 120 V AC / 60 Hz) 0,99
Фактор на мощността (номинално напрежение 230 V AC / 50 Hz) 0,99
Захранващ резерв [%] 50
Брой изходни вериги 1
Макс.остатъчна пулсация [mV] 100
Въртящ ток на включване (номинално напрежение 120 V AC / 60 Hz) [A] 17
Въртящ ток на включване (номинално напрежение 230 V AC / 50 Hz) [A] 11
Намаляване на тока при включване да
Ефективност (номинално напрежение 120 V AC / 60 Hz) [%] 93,6
Ефективност (номинално напрежение 230 V AC / 50 Hz) [%] 94,6
Външна защита на входа ≥ B-16 A / ≥ C-16 A
Понижаване на номиналните стойности [W/K] 24 (60...70 °C)
Време за буфериране на мрежата (номинално напрежение 120 V AC / 60 Hz) [ms] 27
Време за буфериране на мрежата (номинално напрежение 230 V AC / 50 Hz) [ms] 27
Входящ ток (номинално напрежение 120 V AC / 60 Hz) [A] 8,6
Входящ ток (номинално напрежение 230 V AC / 50 Hz) [A] 4,5
Загуба на мощност (номинално напрежение 120 V AC / 60 Hz) [W] 65,6
Загуба на мощност (номинално напрежение 230 V AC / 50 Hz) [W] 54,8
Защита от обратно провеждане [V] 35
Изходи
Устойчив на късо съединение да
Защита от претоварване да
Поведение при претоварване Hiccup Mode; В случай на претоварване / късо съединение, изходът захранва алтернативно непрекъснато захранване за 2 s и след това се изключва за 17 s.
Въведете сигнал DC-OK Изход за реле
Надеждност на DC OK сигнала 60 V DC (0,3 A) / 30 V DC (1 A) / 30 V AC (0,5 A)
Условия на работа
Околна температура [°C] -25...70
Забележка за температурата на околната среда
наблюдавайте свободното пространство за конвекция (виж инструкцията за експлоатация)
Температура на съхранение [°C] -40...85
Макс. относителна влажност на въздуха [%] 95; (IEC 60068-2-30)
Защита IP 20; (EN 60529)
Степен на замърсяване 2; (IEC 62103: не се допуска проводимо замърсяване)
Тестове / одобрения
EMC
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61000-3-2 клас A
Устойчивост на вибрации
IEC 60068-2-6 ±1,6 mm 2...17,8 Hz / 1 Земно притегляне 17,8...500 Hz
Удароустойчивост
IEC 60068-2-27 15 Земно притегляне 6 ms / 10 Земно притегляне 11 ms
Корекция на фактора на мощността (PFC) срещнах
Механични данни
Тегло [g] 2044,5
Тип на монтажа релса; (TH35 (EN 60715))
Размери [mm] 124 x 126 x 132,6
Материал стоманен лист
Дисплеи / работни елементи
Дисплей
DCok 1 x Светодиод
претоварване 1 x Светодиод
Забележки
Забележки
Серийното свързване на изходите се отнася само за идентични единици до макс.Общо напрежение 150 V DC
Единица на опаковката 1 брой
Електрическо свързване
Връзка винтови клеми:
диаграми и графики
Блок диаграма
продукция характеристики
характеристична крива за степен на загуба на ефективност / мощност

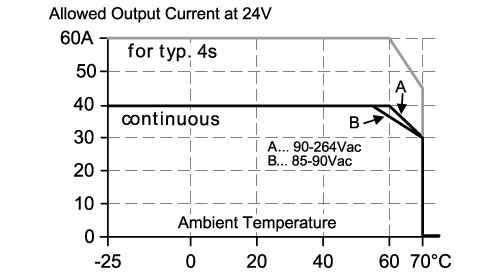

характерна линия за намаляване
характеристична линия за времето за буфериране на мрежата
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Запазваме си правото за технически изменения без предварително уведомление. — BG-BG — E84016-01 — 21.06.2023 —
