AS-Interface захранване

AC1253

PSU-3AC/ASi-8A

AS-Interface захранване AC1253

AS-Interface захранване

AC1253

PSU-3AC/ASi-8A

  • Надеждно захранване за модули, датчици и актуатори
  • Висока шумозащитеност и достатъчни резерви на захранването за компенсиране на токовите пикове
  • Безопасно разединяване на интерфейсите от основното захранване
  • Изключително компактна, пестяща място конструкция
  • Малко нагряване на шкафа за управление в следствие на високата ефективност
Цената е за 1 бр. без ДДС
  • ce
  • ukca
  • asi
  • cul
  • cruus
Електрически показатели
Честота AC [Hz] 47...64
Толеранс на напрежението при работа [%] 15...20
Номинално напрежение AC [V] 400
Обхват на входното напрежение [V] 380...480
Клас на защита I
Защита срещу пренапрежение да; (< 36 V)
Макс. време за закъснение при включване [ms] 90
Изходно напрежение AS-i [V] 30,5
Изходна мощност (постоянна) [W] 244
Изходна мощност (връх) [W] 256
Забележка за изходната мощност (връх) [W]
за да заредите капацитета на автобуса след включване
Фактор на мощността (номинално напрежение 400 V AC / 50 Hz) 0,53
Фактор на мощността (номинално напрежение 480 V AC / 50 Hz) 0,52
Захранващ резерв [%] 5
Брой изходни вериги 1
Изходен ток AS-i [A] 8
Макс.остатъчна пулсация [mV] 90
Въртящ ток на включване (номинално напрежение 400 V AC / 60 Hz) [A] 4
Върхов ток на включване (номинално напрежение 480 V AC / 50 Hz) [A] 4
Ефективност (номинално напрежение 400 V AC / 60 Hz) [%] 92
Ефективност (номинално напрежение 480 V AC / 50 Hz) [%] 92,1
Външна защита на входа ≤ B-6 A / ≤ C-3 A
Понижаване на номиналните стойности [W/K] 6 (60...70 °C)
Време за буфериране на мрежата (номинално напрежение 400 V AC / 60 Hz) [ms] 34
Време за буфериране на мрежата (номинално напрежение 480 V AC / 50 Hz) [ms] 53
Входящ ток (номинално напрежение 400 V AC / 60 Hz) [A] 0,7
Входящ ток (номинално напрежение 480 V AC / 50 Hz) [A] 0,6
Загуба на мощност (номинално напрежение 400 V AC / 60 Hz) [W] 21,2
Загуба на мощност (номинално напрежение 480 V AC / 50 Hz) [W] 20,9
Интегрирано отделяне на данни да
Защита от обратно провеждане [V] 35
Изходи
Устойчив на късо съединение да
Защита от претоварване да
Поведение при претоварване изходната константа на тока
Възможно е паралелно свързване на изходите не
Възможно е серийно свързване на изходи не
Условия на работа
Околна температура [°C] -25...70
Забележка за температурата на околната среда
наблюдавайте свободното пространство за конвекция (виж инструкцията за експлоатация)
Температура на съхранение [°C] -40...85
Макс. относителна влажност на въздуха [%] 95; (IEC 60068-2-30)
Защита IP 20
Степен на замърсяване 2; (IEC 62103: не се допуска проводимо замърсяване)
Тестове / одобрения
EMC
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
Устойчивост на вибрации
IEC 60068-2-6 ± 1,6 mm 2...17,8 Hz / 2 Земно притегляне 17,8...500 Hz
Удароустойчивост
IEC 60068-2-27 30 Земно притегляне 6 ms / 20 Земно притегляне 11 ms
Корекция на фактора на мощността (PFC) срещнах
AS-i класификация
AS-i сертификат 98401
Механични данни
Тегло [g] 950
Тип на монтажа релса; (TH35 (EN 60715))
Размери [mm] 124 x 62 x 120
Материал стоманен лист
Дисплеи / работни елементи
Дисплей
AS-i напрежение Светодиод, зелен
Забележки
Единица на опаковката 1 брой
Електрическо свързване
Връзка винтови клеми:
диаграми и графики
Блок диаграма
продукция характеристики
характеристична крива за степен на загуба на ефективност / мощност

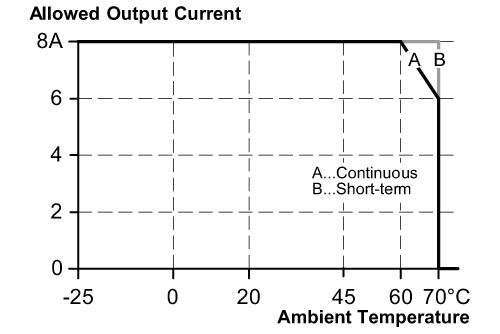

характерна линия за намаляване
характеристична линия за времето за буфериране на мрежата
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Запазваме си правото за технически изменения без предварително уведомление. — BG-BG — AC1253-00 — 10.01.2014 —
