edgeController für UHF-Gate-Solution

Name: ZZ1124
Brand: ifm
SKU: ZZ1124
Price: 3777.00 EUR

ZZ1124

AE1300 mit Gate Solution Software

edgeController für UHF-Gate-Solution

ZZ1124

AE1300 mit Gate Solution Software

Producteigenschappen

Communicatie interface	Ethernet; USB

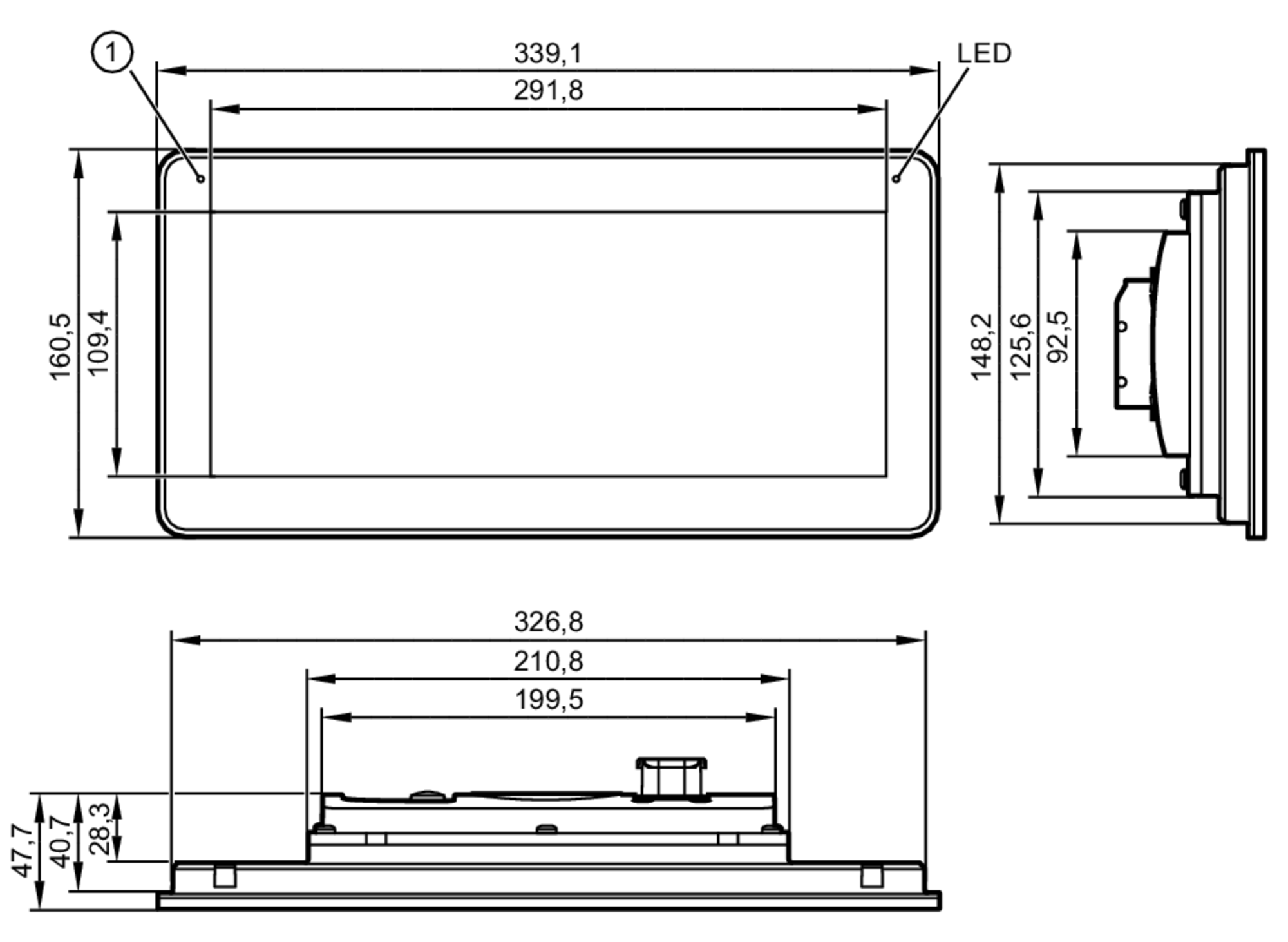

Afmetingen [mm]	339,1 x 160,5 x 47,7

Toepassingsgebied

Applicatie	Vooraf geprogrammeerd edge-Device met UHF-Gate-Solution software

Elektrische eigenschappen

Voedingsspanning [V]	20...32 DC
Nominale spanning DC [V]	24
Opgenomen vermogen [W]	32
Ompoolbeveiligd	ja

Software / programmering

Instelmogelijkheden	CODESYS 3.5
PLC functionaliteit volgens IEC 61131-3	ja

Interfaces

Communicatie interface	Ethernet; USB
Aantal Ethernet-interfaces	2
Aantal USB-interfaces	2

Ethernet

Transmissiestandaard	10Base-T; 100Base-TX
Transmissiesnelheid	10 MBit/s; 100 MBit/s
Stekkertype	M12
Protocol	TCP/IP; TCP/IP JSON; UDP; HTTP

USB

Transmissiesnelheid

< 480 MBit/s

Stekkertype

M12

Versie

USB 2.0

Opmerking over de interface

Uitgangsstroombegrenzing: 1,5 A

Totale gemeenschappelijke uitgangsstroom: 1,5 A

Omgevingsvariabelen

Omgevingstemperatuur [°C]

-30...65

Opmerking voor de omgevingstemperatuur

2000 m: -30...65 °C

3000 m: -30...60 °C

De moederboord-temperatuur mag de 85°C niet overschrijden.

meer informatie vindt u in de handleiding

Opslagtemperatuur [°C]

-35...85

Max. toelaatbare relatieve luchtvochtigheid [%]

90; (niet condenserend)

Max. hoogte boven NAP [m]

3000

Beschermklasse

IP 65

Vervuilingsgraad

Mechanische eigenschappen

Gewicht [g]	2294,75
Wijze van montage	op-/afbouw
Afmetingen [mm]	339,1 x 160,5 x 47,7
Materialen	behuizing: spuitgietaluminium gepoedercoat; Display: glas chemisch gehard en ontspiegelt

Aanwijzen / bedienelementen

Weergave

Status- LED

LED, meerkleurig programmeerbaar

Display resolutie

1280 x 480

Display type

kleurendisplay met touch-screen

Display grootte

12,3" 8:3

Display-achtergrondverlichting

LED

Kleurdiepte

24 Bit

Helderheid [cd/m²]

> 1000

Contrastverhouding

1000:1

Hardware

Processor	ARM 64 Bit Quad Core 1,2 GHz
Werkgeheugen	1 GByte RAM
Massa data-opslag	8 GByte Flash
Verwijderbare data-opslag	USB-interface

Datageheugen

Real-time klok	ja; UTC, batterij gevoed

Toebehoren

Toebehoren noodzakelijk

Aansluitkabel met stekker male: AMP - M12, E70450

aansluitkabel met open uiteinde: AMP, E70451

Opmerkingen

Verpakkingseenheid	1 stuk

Elektrische aansluiting - Ethernet

	Connector: 2 x M12; codering: D

Elektrische aansluiting - USB

	Connector: 2 x M12; codering: B

Elektrische aansluiting - industriële voedingen

	Connector: 1 x AMP connector

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische wijzigingen zijn voorbehouden zonder aankondiging! — NL-NL — ZZ1124-00 — 11.10.2021 —
