Ultrasone sensor

UGR500

UGA01600EOKG/IO-LINK/US

Ultrasone sensor

UGR500

UGA01600EOKG/IO-LINK/US

  • Zeer groot detectiebereik
  • Intuïtieve instelling van het detectiebereik door middel van een druk op de knop
  • Goed zichtbare LED’s voor de weergave van de schakeltoestand en echo
  • Uitgangsfunctie maak-/verbreekcontact programmeerbaar
  • Contactloze detectie gebeurt onafhankelijk van kleur, transparantie of oppervlakte-eigenschap van het object
{{ifmVariantName}}



  • ce
  • eac
  • cul
  • iolink
Technische details
Producteigenschappen
Elektrische uitvoering PNP
Uitgangsfunctie maakcontact / verbreekcontact; (parametreerbaar)
Schakelafstand [mm] 1600; (object: 200 x 200 mm)
Communicatie interface IO-Link
Behuizing cilindrisch schroefdraad
Afmetingen [mm] M18 x 1 / L = 97,5
Elektrische eigenschappen
Voedingsspanning [V] 10...30 DC; ("supply class 2" volgens cULus)
Stroomopname [mA] 55
Beschermklasse III
Ompoolbeveiligd ja
Opwarmtijd [s] < 0,3
Frequentie omzetter [kHz] 230
In- / uitgangen
Aantal in- en uitgangen Aantal digitale uitgangen: 1
Uitgangen
Totaal aantal uitgangen 1
Elektrische uitvoering PNP
Aantal digitale uitgangen 1
Uitgangsfunctie maakcontact / verbreekcontact; (parametreerbaar)
Max. spanningsval schakeluitgang DC [V] 2,2
Continue stroombelasting van schakeluitgang DC [mA] 100
Schakelfrequentie DC [Hz] 2
Kortsluitbeveiliging ja
Beschermd tegen overbelasting ja
Bereik
Schakelafstand [mm] 1600; (object: 200 x 200 mm)
Openingshoek cilindrisch [°] 15; (±2)
Nauwkeurigheid / afwijkingen
Temperatuurcompensatie ja
Hysterese [%] < 2
Schakelpuntdrift [%] -2...2
N.B. De aangeduide waarden worden bereikt na een opwarmtijd van minimaal 20 minuten
Herhaalnauwkeurigheid 1 %
Resolutie [mm] 1
Software / programmering
Instelmogelijkheden hysterese / venster; tweede schakelpunt; In- en uitschakelvertraging; Inschakelprocedure; Teach-functie; licht-/donkerschakelend
Interfaces
Communicatie interface IO-Link
Type overdracht COM2 (38,4 kBaud)
IO-Link revisie 1.1
SDCI-Norm IEC 61131-9
Profiel Smart Sensor: Device Identification; Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor; Process Data Variable; Device Diagnosis; Teach Channel
SIO-Mode ja
Vereiste masterportklasse A
Min. procescyclustijd [ms] 3,2
IO-Link procesdata (cyclisch)
functie bit lengte
proceswaarden 16
apparaat status 4
binaire schakelinformatie 2
IO-Link functionaliteiten (acyclisch) applicatie specifieke markering; bedrijfsurenteller
Ondersteunende DeviceIDs
Bedrijfsaard DeviceID
default 698
Opmerking
Voor extra informatie, bekijk de IOOD.pdf file onder de tab "Downloads"
Omgevingsvariabelen
Omgevingstemperatuur [°C] -20...70
Opslagtemperatuur [°C] -30...80
Beschermklasse IP 67
Toelatingen / testen
EMC
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF bewerkt 3 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF kabelgerelateerd 3 V
EN 55011 klasse A
Trillingsbestendigheid
EN 60068-2-6 Fc (10-55) Hz 1 mm amplitude, trillingsduur 5 min., 30 min. in iedere richting bij resonantie of 55 Hz
Schokbestendigheid
EN 60068-2-27 Ea 30 g 11 ms halve sinus; 3 schokken in iedere richting van de 3 ascoördinaten
MTTF [jaren] 163
UL-goedkeuring
Ta -20...70 °C
voedingsspanning Class 2
File nummer UL E174191
Mechanische eigenschappen
Gewicht [g] 101,5
Behuizing cilindrisch schroefdraad
Afmetingen [mm] M18 x 1 / L = 97,5
Schroefdraadtype M18 x 1
Materialen 1.4404 (roestvast staal / 316L); PA (polyamide); Epoxy-glaskeramiek
Aandraaimoment [Nm] 50
Aanwijzen / bedienelementen
Weergave
schakelstatus 2 x LED, geel
echo 1 x LED, groen
Teach-functie ja
Toebehoren
Leveringsomvang
bevestigingsmoeren: 2, roestvast staal
Opmerkingen
Opmerkingen
bedrijfsspanning "supply class 2" volgens cULus
Verpakkingseenheid 1 stuk
Elektrische aansluiting
Aansluiting Connector: 1 x M12
Diagrammen en curves

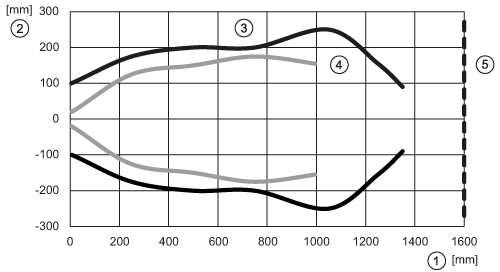

Aanspreek dynamiek
1: afstand
2: geluidskegel
3: object 200 x 200 mm
4: object Ø 25 mm
5: Reflector
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische wijzigingen zijn voorbehouden zonder aankondiging! — NL-NL — UGR500-01 — 15.10.2020 —
