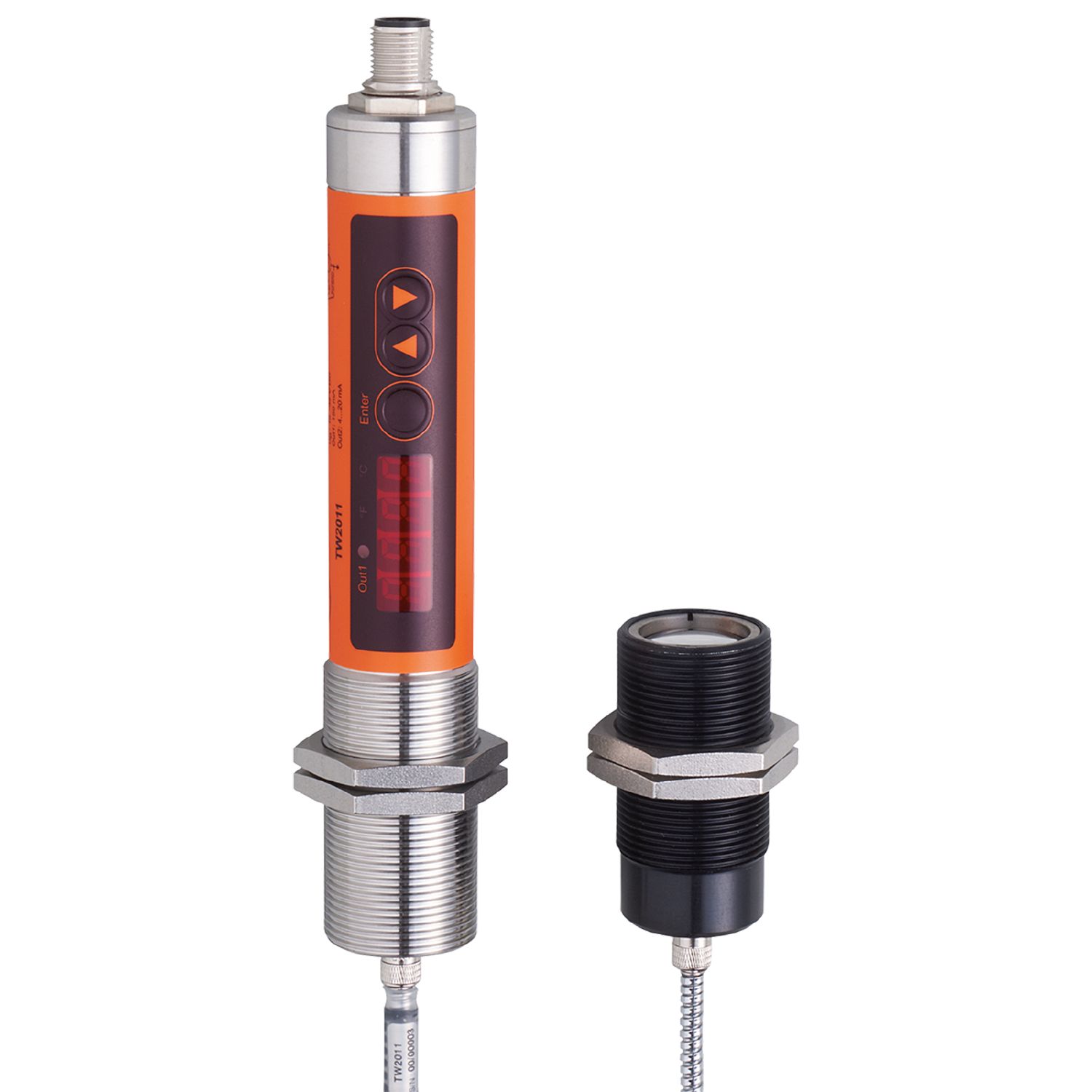

Producteigenschappen
| Aantal in- en uitgangen |
Aantal digitale uitgangen: 1; Aantal analoge uitgangen: 1 |
| Meetbereik |
|
300...1600 °C |
572...2912 °F |
|
| Communicatie interface |
IO-Link |
Toepassingsgebied
| Applicatie |
temperen ; gesmolten glas; grafiet; keramiek; metalen; smeden; sinteren; warmtebehandeling; walsen |
Elektrische eigenschappen
| Voedingsspanning [V] |
18...32 DC; (naar SELV/PELV) |
| Stroomopname [mA] |
< 50 |
| Min. isolatieweerstand [MΩ] |
100; (50 V DC) |
| Beschermklasse |
III |
| Ompoolbeveiligd |
ja |
| Opwarmtijd [s] |
< 1 |
In- / uitgangen
| Aantal in- en uitgangen |
Aantal digitale uitgangen: 1; Aantal analoge uitgangen: 1 |
Ingangen
| Testingang |
Typ 3 (IEC 61131-2) |
Uitgangen
| Totaal aantal uitgangen |
2 |
| Uitgangssignaal |
schakelsignaal; analoog signaal; IO-Link; (configureerbaar) |
| Elektrische uitvoering |
PNP |
| Aantal digitale uitgangen |
1 |
| Uitgangsfunctie |
maakcontact / verbreekcontact; (parametreerbaar) |
| Max. spanningsval schakeluitgang DC [V] |
2,5 |
| Continue stroombelasting van schakeluitgang DC [mA] |
150 |
| Aantal analoge uitgangen |
1 |
| Analoge uitgangsstroom [mA] |
4...20 |
| Max. belasting [Ω] |
500 |
| Kortsluitbeveiliging |
ja |
| Uitvoering kortsluitbeveiliging |
pulserend |
| Kortsluitvast |
ja |
| Beschermd tegen overbelasting |
ja |
Bereik
| Golflengtebereik [µm] |
1...1,7 |
Meet- / instelbereik
| Meetbereik |
|
300...1600 °C |
572...2912 °F |
|
| Schakelpunt SP |
|
301...1600 °C |
574...2912 °F |
|
| Terugschakelpunt rP |
|
300...1599 °C |
572...2910 °F |
|
| Analoog startpunt |
|
300...1400 °C |
572...2552 °F |
|
| Analoog eindpunt |
|
500...1600 °C |
932...2912 °F |
|
| In stappen van |
|
Resolutie
| Resolutie schakeluitgang [K] |
1 |
| Resolutie analoge uitgang [K] |
0,2; (+ 0,03 % van het ingestelde meetbereik) |
| Resolutie display [K] |
1 |
Nauwkeurigheid / afwijkingen
| Nauwkeurigheid [K] |
< ± 0,5 %; (van MEW, minstens 4 K (emissiegraad = 1 en T = 23°C)) |
| Herhaalnauwkeurigheid [K] |
1 |
Reactietijden
| Reactietijd [ms] |
2; (T > 600 °C) |
Software / programmering
| Afregelen schakelpunt |
programmeerknoppen |
| Instelmogelijkheden |
Analoog bereik; maakcontact / verbreekcontact; opkom-/ afvalvertraging; demping; Peakhold; emissiegraad; simulatie functionaliteit |
Interfaces
| Communicatie interface |
IO-Link |
| Type overdracht |
COM2 (38,4 kBaud) |
| IO-Link revisie |
1.1 |
| SDCI-Norm |
IEC 61131-9 |
| SIO-Mode |
ja |
| Vereiste masterportklasse |
A |
| Proceswaarden analoog |
16 |
| Proceswaarden binair |
1 |
| Min. procescyclustijd [ms] |
3,6 |
| Ondersteunende DeviceIDs |
|
Bedrijfsaard |
DeviceID |
|
default |
719 |
|
Omgevingsvariabelen
| Omgevingstemperatuur [°C] |
0...65 |
| Opmerking voor de omgevingstemperatuur |
|
fiberoptiek en detectiekop: -20...250 °C |
|
| Opslagtemperatuur [°C] |
-20...80 |
| Max. toelaatbare relatieve luchtvochtigheid [%] |
95; (niet condenserend) |
| Beschermklasse |
IP 65 |
Toelatingen / testen
| EMC |
|
DIN EN 61000-6-2 |
|
|
DIN EN 61000-6-4 |
|
|
| Schokbestendigheid |
|
DIN EN 60068-2-27 |
30 g (11 ms) |
|
| Trillingsbestendigheid |
|
DIN EN 60068-2-6 |
5 g (10...2000 Hz) |
|
| MTTF [jaren] |
74 |
Mechanische eigenschappen
| Gewicht [g] |
899,5 |
| Behuizing |
cilindrisch schroefdraad |
| Afmetingen [mm] |
M30 x 1,5 |
| Schroefdraadtype |
M30 x 1,5 |
| Fiberaansluiting |
¼"-36UNS-2A |
| Materialen |
schroefdraadbehuizing: 1.4305 (roestvast staal / 303); Polyester |
| Materiaal optiek |
|
Aanwijzen / bedienelementen
| Weergave |
|
Display eenheid |
2 x LED, geel |
|
schakelstatus |
1 x LED, geel |
|
functiedisplay |
7-segments-LED-display, 4-digit |
|
gemeten waarde |
7-segments-LED-display, 4-digit |
|
| Bedienelementen |
|
Toebehoren
| Leveringsomvang |
|
bevestigingsmoeren: 2 |
|
fiberoptiek: 2 m |
|
Meetkop |
|
Opmerkingen
| Opmerkingen |
|
Gebruik een afgeschermde kabel om interferentie vanuit externe bronnen op de infrarood-temperatuursensoren te vermijden. |
|
De afscherming moet via het stekkerdeel verbonden zijn met de behuizing. |
|
De sensor wordt voorgemonteerd en gecalibreerd met een 2m fiberoptiek uitgeleverd. |
|
Bij uitwisseling van het fiberoptiek moet de sensor opnieuw gecalibreerd worden (ZC0062). |
|
| Verpakkingseenheid |
1 stuk |
Elektrische aansluiting
| Aansluiting |
Connector: 1 x M12 |
Diagrammen en curves
|
|
|
1
|
lichtvlekdiameter |
|
2
|
meetafstand |
|
