Vortex-doorstroomsensor met display

SV7200

SVR34XXXIRKG/US-100

Vortex-doorstroomsensor met display

SV7200

SVR34XXXIRKG/US-100

  • Betrouwbare meting van doorstroming en mediumtemperatuur
  • Met schakel- of frequentie-uitgang en IO-Link
  • Optimale instelling door draaibaarheid van het display
  • Goed afleesbaar kleurendisplay met wisselende rood/groen-weergave
  • Geschikt voor water, gedeïoniseerd water en koelwater
{{ifmVariantName}}



  • ce
  • ukca
  • cpa
  • cul
  • iolink
  • crn
Technische details
Producteigenschappen
Aantal in- en uitgangen Aantal digitale uitgangen: 2
Meetbereik
5...100 l/min 0,3...6 m³/h
Procesaansluiting schroefdraad G 3/4 DN20
Toepassingsgebied
Bijzondere eigenschappen Vergulde contacten
Applicatie voor industriële applicaties
Media water
Mediumtemperatuur [°C] -10...90
Drukbestendigheid [bar] 12
Drukbestendigheid [Mpa] 1,2
Verwijzing van drukbestendigheid
tot 40 °C
MAWP (bij applicaties volgens CRN) [bar] 4,3
Elektrische eigenschappen
Voedingsspanning [V] 18...30 DC
Stroomopname [mA] < 30
Min. isolatieweerstand [MΩ] 100; (500 V DC)
Beschermklasse III
Ompoolbeveiligd ja
Opwarmtijd [s] < 3
In- / uitgangen
Aantal in- en uitgangen Aantal digitale uitgangen: 2
Uitgangen
Totaal aantal uitgangen 2
Uitgangssignaal schakelsignaal; frequentiesignaal; IO-Link; (configureerbaar)
Elektrische uitvoering PNP/NPN
Aantal digitale uitgangen 2
Uitgangsfunctie maakcontact / verbreekcontact; (parametreerbaar)
Max. spanningsval schakeluitgang DC [V] 2,5
Continue stroombelasting van schakeluitgang DC [mA] 100
Kortsluitbeveiliging ja
Beschermd tegen overbelasting ja
Meet- / instelbereik
Meetbereik
5...100 l/min 0,3...6 m³/h
Weergavegebied
0...120 l/min 0...7,2 m³/h
Resolutie
0,5 l/min 0,02 m³/h
Schakelpunt SP
6...100 l/min 0,36...6 m³/h
Terugschakelpunt rP
5...99 l/min 0,3...5,94 m³/h
Frequentie eindpunt FEP
20...100 l/min 1,2...6 m³/h
In stappen van
0,5 l/min 0,02 m³/h
Frequentie van het eindpunt FRP [Hz] 100...1000
Meetdynamiek 1:20
Temperatuurbewaking
Meetbereik [°C] -10...90
Weergavegebied [°C] -30...110
Resolutie [°C] 0,5
Schakelpunt SP [°C] -9...90
Terugschakelpunt rP [°C] -10...89
In stappen van [°C] 0,5
Frequentie startpunt FSP [°C] -10...70
Frequentie eindpunt FEP [°C] 10...90
Frequentie van het eindpunt FRP [Hz] 100...1000
Nauwkeurigheid / afwijkingen
Stromingsbewaking
Nauwkeurigheid (van het meetbereik) ± 2 % MEW
Herhaalnauwkeurigheid ± 0,5 % MEW
Temperatuurbewaking
Nauwkeurigheid [K] ± 1
Reactietijden
Stromingsbewaking
Reactietijd [s] 1; (dAP = 0)
Demping van de proceswaarde dAP [s] 0...5
Temperatuurbewaking
Aanspreekdynamiek T05 / T09 [s] T09 = 6
Software / programmering
Instelmogelijkheden hysterese / venster; maakcontact / verbreekcontact; schakellogica; frequentie uitgang; inschakel-/ terugschakelvertraging; demping; Display eenheid
Interfaces
Communicatie interface IO-Link
Type overdracht COM2 (38,4 kBaud)
IO-Link revisie 1.1
SDCI-Norm IEC 61131-9
Profiel Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO-Mode ja
Vereiste masterportklasse A
Proceswaarden analoog 2
Proceswaarden binair 2
Min. procescyclustijd [ms] 3
Ondersteunende DeviceIDs
Bedrijfsaard DeviceID
default 492
Omgevingsvariabelen
Omgevingstemperatuur [°C] 0...60
Opmerking voor de omgevingstemperatuur
mediumtemperatuur < 80 °C
mediumtemperatuur < 90 °C: 0...50 °C
Opslagtemperatuur [°C] -20...80
Beschermklasse IP 65; IP 67
Toelatingen / testen
EMC
DIN EN 61000-6-2
DIN EN 61000-6-3
CPA-goedkeuring
modelnummer 001VO
nauwkeurigheidsklasse -
maximaal toelaatbare fout ± 2 % FS
Q (min) 0,36 m³/h
Q (t) 1,2 m³/h
Q (max) 6 m³/h
Schokbestendigheid
DIN EN 60068-2-27 5 g (11 ms)
Trillingsbestendigheid
DIN EN 60068-2-6 met water / 10...50 Hz 1 mm
met water / 50...2000 Hz 2 g
MTTF [jaren] 342
UL-goedkeuring
UL Certificeringsnummer I001
Richtlijnen voor drukapparatuur Goede ingenieurspraktijk; toepasbaar voor vloeistoffen volgens groep 2; media groep 1 op aanvraag
Mechanische eigenschappen
Gewicht [g] 484,5
Materialen 1.4404 (roestvast staal / 316L); PC; PBT+PC-GF30; PPS; TPE-U
Materiaal dat in contact komt met het medium 1.4404 (roestvast staal / 316L); ETFE; PA 6T; PPS; FKM
Aandraaimoment [Nm] 30
Procesaansluiting schroefdraad G 3/4 DN20
Opmerkingen
Opmerkingen
MW = Meetwaarde
MEW = eindwaarde meetbereik
Verpakkingseenheid 1 stuk
Elektrische aansluiting
Aansluiting Connector: 1 x M12; codering: A; Contactpinnen: verguld
Diagrammen en curves

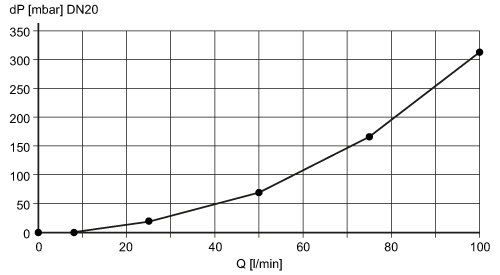

Drukverlies
dP Drukverlies
Q debiet

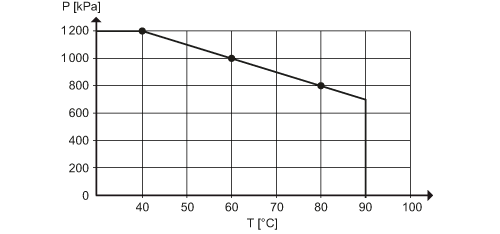

drukbestendigheid (bar)
