Magnetisch inductieve stromingsmeting

SM8020

SMR11XGXFRKG/US-100

Magnetisch inductieve stromingsmeting

SM8020

SMR11XGXFRKG/US-100

  • Nauwkeurige meting van doorstroming, verbruik en mediumtemperatuur
  • Hoge nauwkeurigheid, reproduceerbaarheid en meetdynamiek
  • Met schakeluitgang, analoge en impulsuitgang
  • Goed afleesbaar kleurendisplay met wisselende rood/groen-weergave
  • Geen in- en uitloopleidingen nodig
{{ifmVariantName}}



  • ce
  • ukca
  • cpa
  • eac
  • cul
  • iolink
Technische details
Producteigenschappen
Aantal in- en uitgangen Aantal digitale uitgangen: 2; Aantal analoge uitgangen: 1
Procesaansluiting G 1 DN25 vlakke afdichting
Toepassingsgebied
Bijzondere eigenschappen Vergulde contacten
Media Geleidende vloeistoffen; water; watergebaseerde media
Opmerking over het medium
geleidbaarheid: ≥ 20 µS/cm
viscositeit : < 70 mm²/s (40 °C)
Mediumtemperatuur [°C] -20...90
Drukbestendigheid [bar] 16
Drukbestendigheid [Mpa] 1,6
Elektrische eigenschappen
Voedingsspanning [V] 18...30 DC; (naar SELV/PELV)
Stroomopname [mA] < 80
Beschermklasse III
Ompoolbeveiligd ja
Opwarmtijd [s] 5
In- / uitgangen
Aantal in- en uitgangen Aantal digitale uitgangen: 2; Aantal analoge uitgangen: 1
Ingangen
Ingangen teller reset
Uitgangen
Totaal aantal uitgangen 2
Uitgangssignaal schakelsignaal; analoog signaal; impulssignaal; IO-Link; frequentiesignaal; (configureerbaar)
Elektrische uitvoering PNP/NPN
Aantal digitale uitgangen 2
Uitgangsfunctie maakcontact / verbreekcontact; (parametreerbaar)
Max. spanningsval schakeluitgang DC [V] 2
Continue stroombelasting van schakeluitgang DC [mA] 100
Aantal analoge uitgangen 1
Analoge uitgangsstroom [mA] 4...20; (te verschalen)
Max. belasting [Ω] 500
Pulsuitgang doorstroomhoeveelheid-teller
Kortsluitbeveiliging ja
Uitvoering kortsluitbeveiliging pulserend
Beschermd tegen overbelasting ja
Meet- / instelbereik
Meetbereik
0,2...150 l/min 0,012...9 m³/h 3,6...2376 gph 0,06...39,6 gpm
Weergavegebied
-180...180 l/min -10,8...10,8 m³/h -2853,6...2853,6 gph -47,56...47,56 gpm
Resolutie
0,1 l/min 0,006 m³/h 0,6 gph 0,01 gpm
Schakelpunt SP
1...150 l/min 0,06...9 m³/h 16,2...2376 gph 0,27...39,6 gpm
Terugschakelpunt rP
0,2...149,2 l/min 0,012...8,95 m³/h 3,6...1903 gph 0,06...39,42 gpm
Analoog startpunt ASP
0...120 l/min 0...7,2 m³/h 0...1903 gph 0...31,71 gpm
Analoog eindpunt AEP
30...150 l/min 1,8...9 m³/h 475...2376 gph 7,92...39,6 gpm
Low-flow onderdrukking LFC
0,2...7,5 l/min 0,012...0,45 m³/h 3...118,4 gph 0,05...1,98 gpm
Frequentie eindpunt FEP
30,2...150 l/min 1,8...9 m³/h 480...2376 gph 8...39,6 gpm
Frequentie van het eindpunt FRP [Hz] 1...10000
Doorstroomhoeveelheid bewaking
Impulslengte [s] 0,002...2
Pulswaarde 0,01...99990000 I
Temperatuurbewaking
Meetbereik [°C] -20...90
Weergavegebied [°C] -42...112
Resolutie [°C] 0,1
Schakelpunt SP [°C] -19,6...90
Terugschakelpunt rP [°C] -20...89,6
Analoog startpunt [°C] -20...68
Analoog eindpunt [°C] 2...90
In stappen van [°C] 0,1
Nauwkeurigheid / afwijkingen
Stromingsbewaking
Nauwkeurigheid (van het meetbereik) ± (0,8 % MW + 0,2 % MEW)
Herhaalnauwkeurigheid ± 0,2 % MEW
Temperatuurbewaking
Nauwkeurigheid [K] ± 2,5 (Q > 5 % MEW)
Reactietijden
Stromingsbewaking
Inschakeloverbrugging [s] 0...50
Reactietijd [s] < 0,25; (dAP = 0, T09)
Demping van de proceswaarde dAP [s] 0...5
Temperatuurbewaking
Reactietijd [s] 15; (Q > 10 % MEW, T09)
Software / programmering
Instelmogelijkheden hysterese / venster; maakcontact / verbreekcontact; schakellogica; frequentie uitgang; stroom-/ impulsuitgang; inschakelvertraging; display uit te schakelen; Display eenheid
Interfaces
Communicatie interface IO-Link
Type overdracht COM2 (38,4 kBaud)
IO-Link revisie 1.1
SDCI-Norm IEC 61131-9
Profiel Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO-Mode ja
Vereiste masterportklasse A
Proceswaarden analoog 3
Proceswaarden binair 2
Min. procescyclustijd [ms] 6
Ondersteunende DeviceIDs
Bedrijfsaard DeviceID
default 961
Omgevingsvariabelen
Omgevingstemperatuur [°C] -20...60
Opslagtemperatuur [°C] -25...80
Beschermklasse IP 65; IP 67
Toelatingen / testen
EMC
DIN EN 60947-5-9
CPA-goedkeuring
modelnummer 006MI
nauwkeurigheidsklasse -
maximaal toelaatbare fout ± 1,0 % FS
Q (min) 0,01 m³/h
Q (t) -
Q (max) 9 m³/h
Schokbestendigheid
DIN IEC 68-2-27 20 g (11 ms)
Trillingsbestendigheid
DIN IEC 68-2-6: 5 g (10...2000 Hz)
MTTF [jaren] 114
UL-goedkeuring
UL Certificeringsnummer I014
File nummer UL E174189
Richtlijnen voor drukapparatuur Goede ingenieurspraktijk; toepasbaar voor vloeistoffen volgens groep 2; media groep 1 op aanvraag
Mechanische eigenschappen
Gewicht [g] 782
Materialen 1.4408 (roestvast staal / 316); 1.4404 (roestvast staal / 316L); PC; PBT+PC-GF30
Materiaal dat in contact komt met het medium 1.4404 (roestvast staal / 316L); PEEK; carbonfiber-PEEK; FKM; Centellen
Procesaansluiting G 1 DN25 vlakke afdichting
Aanwijzen / bedienelementen
Weergave
Kleurendisplay 1,44", 128 x 128 pixels
2 x LED, geel
Opmerkingen
Opmerkingen
MW = Meetwaarde
MEW = eindwaarde meetbereik
Verpakkingseenheid 1 stuk
Elektrische aansluiting
Aansluiting Connector: 1 x M12; codering: A; Contactpinnen: verguld
Diagrammen en curves

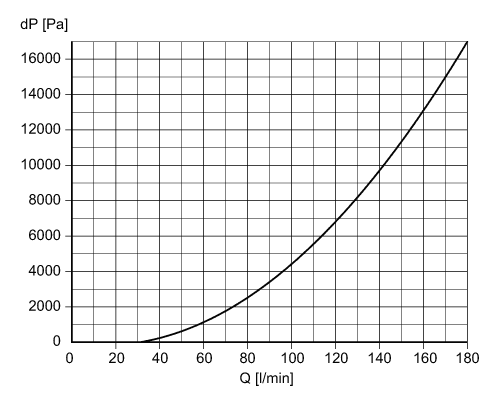

Drukverlies / debiet
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische wijzigingen zijn voorbehouden zonder aankondiging! — NL-NL — SM8020-00 — 10.08.2021 —
