Persluchtverbruiksmeter

Name: SD6500
Brand: ifm
SKU: SD6500
Price: 777.20 EUR

SD6500

SDR12DGXFRKG/US-100

Persluchtverbruiksmeter

SD6500

SDR12DGXFRKG/US-100

Exacte meting van stromingshoeveelheid, verbruik, druk en mediumtemperatuur
Hoge nauwkeurigheid, reproduceerbaarheid en meetdynamiek
Voor de meting van het persluchtverbruik in industriële applicaties
Wisselende rood/groen-weergave voor onmiskenbare markering van goede bereiken
Optimale instelling door draaibaarheid van het display

Producteigenschappen

Aantal in- en uitgangen	Aantal digitale uitgangen: 2; Aantal analoge uitgangen: 1
Procesaansluiting	schroefdraad R 1/2 DN15

Drukbewaking

Meetbereik [bar]	-1...16

Toepassingsgebied

Applicatie	voor industriële applicaties
Media	Perslucht
Mediumtemperatuur [°C]	-10...60
Min. barstdruk [bar]	64
Min. barstdruk [MPa]	6,4
Drukbestendigheid [bar]	16
Drukbestendigheid [Mpa]	1,6
MAWP (bij applicaties volgens CRN) [bar]	9,7

Elektrische eigenschappen

Voedingsspanning [V]	18...30 DC; (naar SELV/PELV)
Stroomopname [mA]	< 80
Beschermklasse	III
Ompoolbeveiligd	ja
Opwarmtijd [s]	1

In- / uitgangen

Aantal in- en uitgangen	Aantal digitale uitgangen: 2; Aantal analoge uitgangen: 1

Ingangen

Ingangen	teller reset

Uitgangen

Uitgangssignaal	schakelsignaal; analoog signaal; impulssignaal; IO-Link; (configureerbaar)
Elektrische uitvoering	PNP/NPN
Aantal digitale uitgangen	2
Uitgangsfunctie	maakcontact / verbreekcontact; (parametreerbaar)
Max. spanningsval schakeluitgang DC [V]	2,5
Continue stroombelasting van schakeluitgang DC [mA]	150; (per uitgang)
Aantal analoge uitgangen	1
Analoge uitgangsstroom [mA]	4...20; (te verschalen)
Max. belasting [Ω]	500
Pulsuitgang	verbruikshoeveelheid-teller
Kortsluitbeveiliging	ja
Uitvoering kortsluitbeveiliging	pulserend
Beschermd tegen overbelasting	ja

Meet- / instelbereik

Meetbereik

4...1250 l/min

0,3...99,8 m/s

0,25...75 m³/h

Weergavegebied

0...1500 l/min

0...119,8 m/s

0...90 m³/h

Resolutie

1 l/min

0,1 m/s

0,05 m³/h

Schakelpunt SP

11...1250 l/min

0,9...99,8 m/s

0,65...74,97 m³/h

Terugschakelpunt rP

5...1243 l/min

0,4...99,3 m/s

0,28...74,6 m³/h

Analoog startpunt ASP

0...1000 l/min

0...79,8 m/s

0...60 m³/h

Analoog eindpunt AEP

250...1250 l/min

20...99,8 m/s

15...75 m³/h

Low-flow onderdrukking LFC

1...13 l/min

0,1...1,1 m/s

0,09...0,8 m³/h

In stappen van

1 l/min

0,1 m/s

0,01 m³/h

Drukbewaking

Meetbereik [bar]	-1...16
Weergavegebied [bar]	-1...20
Resolutie [bar]	0,05
Schakelpunt SP [bar]	-0,92...16
Terugschakelpunt rP [bar]	-1...15,92
Analoog startpunt [bar]	-1...12,8
Analoog eindpunt [bar]	2,2...16
In stappen van [bar]	0,01

Doorstroomhoeveelheid bewaking

Meetbereik

0...100000000 m³

0...353146667,2 scf

Weergavegebied

0...100000000 m³

0...353146667,2 scf

Schakelpunt SP

0,001...10000000 m³

0,05...353146667,2 scf

Pulswaarde

0,001...10000000 m³

0,05...353146667,2 scf

In stappen van

0,0001 m³

0,005 scf

Impulslengte [s]

0,002...2

Temperatuurbewaking

Meetbereik

-10...60 °C

14...140 °F

Weergavegebied

-24...74 °C

-11,2...165,2 °F

Resolutie

0,2 °C

0,5 °F

Schakelpunt SP

-9,7...60 °C

14,6...140 °F

Terugschakelpunt rP

-10...59,7 °C

14...139,4 °F

Analoog startpunt

-10...46 °C

14...114,8 °F

Analoog eindpunt

4...60 °C

39,2...140 °F

In stappen van

0,1 °C

0,1 °F

Nauwkeurigheid / afwijkingen

Temperatuurcoëfficiënt [1/K]	± 0,07 % MW
Nauwkeurigheid (van het meetbereik)	Klasse 141: ± (2 % MW + 0,5 % MEW); Klasse 344: ± (6 % MW + 0,6 % MEW) ; luchtkwaliteit volgens ISO 8573-1:2010; bij mediumtemperatuur 23 °C
Herhaalnauwkeurigheid	± (0,4 % MW + 0,1 % MEW)

Drukbewaking

Herhaalnauwkeurigheid [% van de eindwaarde]	± 0,2
Karakteristiekafwijking [% van de eindwaarde]	< ± 0,5; (BFSL = Best Fit Straight Line)
Grootste TK van het meetbereik [% MEW / 10 K]	± 0,3
Grootste TK van het nulpunt [% MEW / 10 K]	± 0,1

Temperatuurbewaking

Nauwkeurigheid [K]	± 0,5; (bij stroming van media bij de grens van het stromingsbereik)

Reactietijden

Reactietijd [s]	0,1; (dAP = 0)
Demping van de proceswaarde dAP [s]	0...5

Drukbewaking

Reactietijd [s]	0,05

Temperatuurbewaking

Aanspreekdynamiek T05 / T09 [s]	T09 = 0,5

Software / programmering

Instelmogelijkheden	hysterese / venster; maakcontact / verbreekcontact; stroom-/ impulsuitgang; display draaibaar / uit te schakelen; Display eenheid; totalisator

Interfaces

Communicatie interface

IO-Link

Type overdracht

COM2 (38,4 kBaud)

IO-Link revisie

1.1

SDCI-Norm

IEC 61131-9 CDV

Profiel

Digital Measuring Sensor (0x800A), Identification and Diagnosis (0x4000)

SIO-Mode

Vereiste masterportklasse

Proceswaarden analoog

Proceswaarden binair

Min. procescyclustijd [ms]

7,2

Ondersteunende DeviceIDs

Bedrijfsaard	DeviceID
default	862

Omgevingsvariabelen

Omgevingstemperatuur [°C]	0...60
Opslagtemperatuur [°C]	-20...85
Max. toelaatbare relatieve luchtvochtigheid [%]	90
Beschermklasse	IP 65; IP 67

Toelatingen / testen

EMC

DIN EN 60947-5-9

CPA-goedkeuring

modelnummer	001TG
nauwkeurigheidsklasse	-
maximaal toelaatbare fout	± 2,5 % FS
Q (min)	0,25 m³/h
Q (t)	-
Q (max)	75 m³/h

Trillingsbestendigheid

DIN EN 68000-2-6

5 g (10...2000 Hz)

MTTF [jaren]

183

UL-goedkeuring

UL Certificeringsnummer	I012
File nummer UL	E174189

Richtlijnen voor drukapparatuur

Goede ingenieurspraktijk; toepasbaar voor stabiele gassen uit de vloeistofgroep 2

Mechanische eigenschappen

Gewicht [g]	728,5
Materialen	PBT+PC-GF30; PPS GF40; 1.4301 (roestvast staal / 304); 1.4305 (roestvast staal / 303); 1.5523 (staal) verzinkt; 2.0401 (messing / CW614N); FKM
Materiaal dat in contact komt met het medium	1.4301 (roestvast staal / 304); 1.4305 (roestvast staal / 303); FKM; keramiek glascoating; PPS GF40; Al2O3 (keramiek); Acrylaat

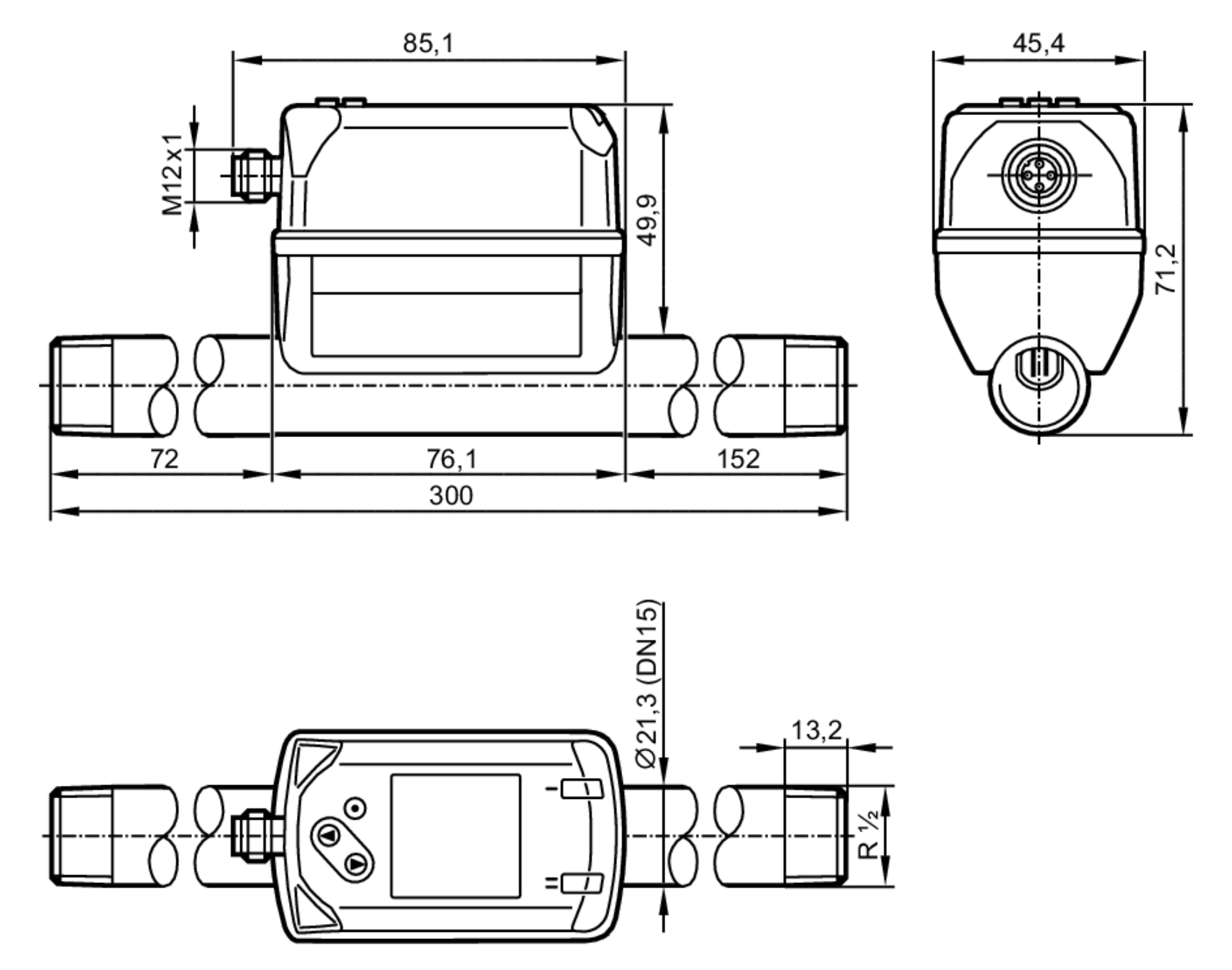

Procesaansluiting	schroefdraad R 1/2 DN15

Aanwijzen / bedienelementen

Weergave

	Kleurendisplay 1,44", 128 x 128 pixels
	2 x LED, geel

Opmerkingen

MW = Meetwaarde

MEW = eindwaarde meetbereik

Meet-, weergave en instelbereik afgestemd op genormeerde volumestromen volgens DIN ISO 2533.

Informatie over installatie en bediening vindt u in de handleiding.

Verpakkingseenheid

1 stuk

Elektrische aansluiting

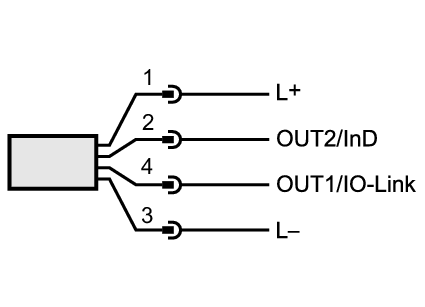

Aansluiting	Connector: 1 x M12; codering: A

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische wijzigingen zijn voorbehouden zonder aankondiging! — NL-NL — SD6500-00 — 13.04.2023 —
