RV3110

Incrementele pulsgever met massieve as

INCREMENTAL ENCODER

{{'OPTIONAL_INFO' | productAvailability | error}}

Helaas is het door u gewenste datablad in het Nederlands niet beschikbaar. Kiest u alstublieft een van de aangegeven talen of neemt u contact op met onze medewerkers. Heeft u nog vragen, dan kunt u ons per e-mail bereiken.

Met vriendelijke groet,
Uw ifm team

  • Gedefinieerde pulsreeks voor de betrouwbare meting van toerentallen
  • Voor de nauwkeurige positiebepaling en trajectmeting
  • Comfortabele communicatie en parametrering via IO-Link
  • Hoge schok- en trillingsbestendigheid dankzij magnetisch aftastprincipe
  • Resolutie vrij instelbaar van 1 ... 10.000
  • ce
  • iolink
Download
Technische Details
Producteigenschappen
Resolutie 1...10000; (parametreerbaar; Fabrieksinstelling: 1024) stappen
Communicatie interface IO-Link
Toepassingsgebied
Functieprincipe incrementeel
Aftastsysteem magnetisch
Elektrische eigenschappen
Voedingsspanning [V] 4,75...30 DC
Stroomopname [mA] < 150
Beschermklasse III
Ompoolbeveiligd ja
Opwarmtijd [s] 0,5
Max. toerental elektrisch [U/min] 12000
Uitgangen
Elektrische uitvoering HTL/TTL
Stroombelasting per uitgang [mA] 50
Schakelfrequentie [kHz] 1000
Fabrieksinstelling
Uitgangsfunctie: HTL (50 mA)
Kortsluitbeveiliging ja
Faseverschuiving A en B [°] 90
Meet- / instelbereik
Resolutie 1...10000; (parametreerbaar; Fabrieksinstelling: 1024) stappen
Nauwkeurigheid / afwijkingen
Nauwkeurigheid [°] 0,1
Software / programmering
Instelmogelijkheden Resolutie; Draairichting; HTL; TTL
Interfaces
Communicatie interface IO-Link
Type overdracht COM 2
IO-Link revisie 1.1
SIO-Mode ja
Min. procescyclustijd [ms] 2,3
Omgevingsvariabelen
Omgevingstemperatuur [°C] -40...85
Opslagtemperatuur [°C] -40...85
Max. toelaatbare relatieve luchtvochtigheid [%] 95; (condensvorming niet toegestaan)
Beschermklasse IP 67; (aan de zijde van behuizing: IP 67; aan de zijde van as: IP 67)
Toelatingen / testen
Schokbestendigheid
100 g
Trillingsbestendigheid
20 g
Mechanische eigenschappen
Gewicht [g] 591,5
Afmetingen [mm] Ø 58 / L = 79,5
Materialen flens: 1.4571 (roestvast staal / 316Ti); behuizing: 1.4521 (roestvast staal / 444); stekker: 1.4401 (roestvast staal / 316)
Max. toerental mechanisch [U/min] 12000
Max. aandraaimoment [Nm] 1
Referentietemperatuur aandraaimoment [°C] 20
As uitvoering massieve as
Asdiameter [mm] 10
Materiaal as
1.4571 (roestvast staal / 316Ti)
Max. asbelasting axiaal bij as uiteinde [N] 40
Max. asbelasting radiaal bij as uiteinde [N] 60
Bevestigingsflens Klemflens
Elektrische aansluiting
IO-Link Connector: 1 x M12, radiaal, ook axiaal te gebruiken; Behuizing: 1.4401 (roestvast staal / 316); Max. kabellengte: 100 m; (IO-Link: max. 20 m)
Diagrammen en curves

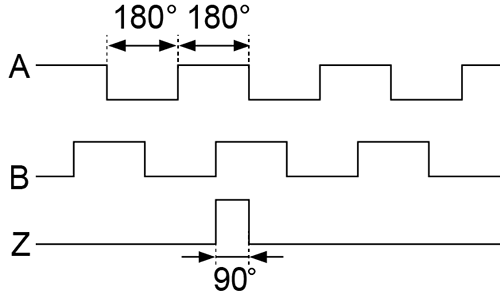

Impulsdiagram
draairichting met de klok mee op de as gezien
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische wijzigingen zijn voorbehouden zonder aankondiging! — NL-NL — RV3110-00 —
