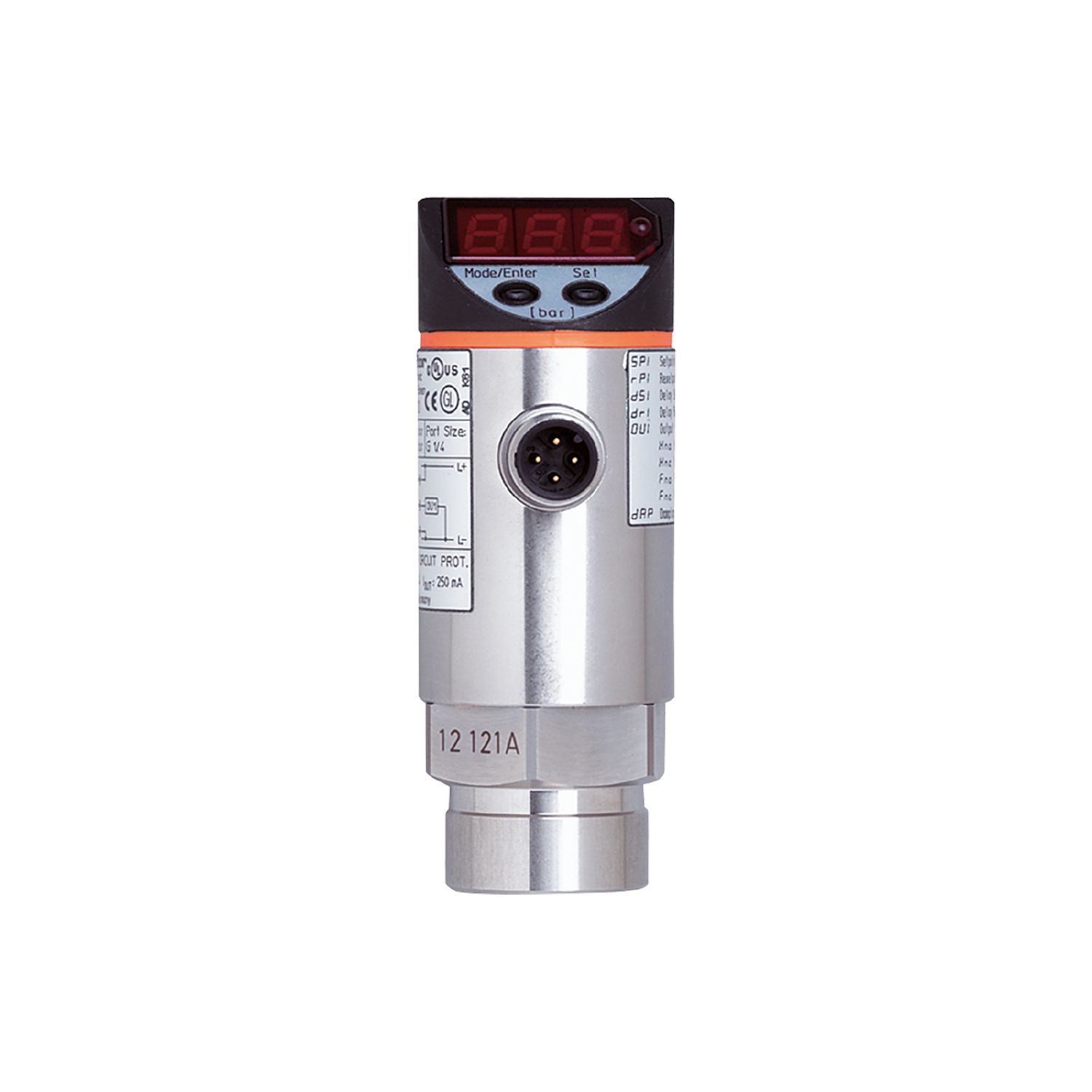

PY9292

Druksensor met display

PY9292

PN-100-SBR14-QFRKG/US/ /V

Druksensor met display

PY9292

PN-100-SBR14-QFRKG/US/ /V

Twee schakeluitgangen, daarvan één als diagnose-uitgang te parametreren
Langdurig stabiel dankzij hoge overbelastingsresistentie
Levensverwachting van meer dan 100 miljoen drukcycli
Goed afleesbaar LED-display met 4 digits
Diagnose-uitgang conform DESINA-specificatie

Niet meer leverbaar artikel – naar het archief

Alternatief artikel: PN7092 Productvergelijking: PY9292 / PN7092 Let op: het geselecteerde alternatieve artikel kan afwijkende technische eigenschappen hebben!

Producteigenschappen

Aantal in- en uitgangen

Aantal digitale uitgangen: 2

Meetbereik

0...100 bar

0...1450 psi

0...10 MPa

Procesaansluiting

schroefdraad G 1/4 binnendraad

Toepassingsgebied

Bijzondere eigenschappen

Vergulde contacten

Media

vloeibare en gasvormige media

Beperkt toe te passen voor

Bij gasvormige media is het toepassingsgebied begrensd op max. 25 bar

Mediumtemperatuur [°C]

-25...80

Min. barstdruk

650 bar

9400 psi

65 MPa

Drukbestendigheid

300 bar

4350 psi

30 Mpa

Druksoort

relatieve druk

Elektrische eigenschappen

Voedingsspanning [V]	18...36 DC; (naar SELV/PELV)
Stroomopname [mA]	< 50
Min. isolatieweerstand [MΩ]	100; (500 V DC)
Beschermklasse	III
Ompoolbeveiligd	ja
Overspanningsbeveiliging	ja; (< 40 V)
Opwarmtijd [s]	0,3
Watchdog geïntegreerd	ja

In- / uitgangen

Aantal in- en uitgangen	Aantal digitale uitgangen: 2

Uitgangen

Totaal aantal uitgangen	2
Uitgangssignaal	schakelsignaal
Elektrische uitvoering	PNP/NPN
Aantal digitale uitgangen	2
Uitgangsfunctie	maakcontact / verbreekcontact; (parametreerbaar)
Max. spanningsval schakeluitgang DC [V]	2
Continue stroombelasting van schakeluitgang DC [mA]	250
Schakelfrequentie DC [Hz]	< 170
Kortsluitbeveiliging	ja
Uitvoering kortsluitbeveiliging	pulserend

Meet- / instelbereik

Meetbereik

0...100 bar

0...1450 psi

0...10 MPa

Schakelpunt SP

1...100 bar

20...1450 psi

0,1...10 MPa

Terugschakelpunt rP

0,5...99,5 bar

10...1440 psi

0,05...9,95 MPa

In stappen van

0,5 bar

10 psi

0,05 MPa

Nauwkeurigheid / afwijkingen

Schakelpunt nauwkeurigheid [% van het ingestelde meetbereik]	< ± 0,5
Herhaalnauwkeurigheid [% van het ingestelde meetbereik]	< ± 0,1; (bij temperatuurwisselingen < 10 K)
Karakteristiekafwijking [% van het ingestelde meetbereik]	< ± 0,5; (lineariteit, inclusief hysterese en herhaalnauwkeurigheid , grenswaarde instelling volgens DIN EN IEC 62828-1)
Hysterese afwijking [% van het ingestelde meetbereik]	< ± 0,25
Langdurige stabiliteit [% van het ingestelde meetbereik]	< ± 0,05; (per 6 maanden)
Temperatuurcoëfficient nulpunt [% van het ingestelde meetbereik / 10 K]	0,2; (-20...80 °C)
Temperatuurcoëfficient meetbereik [% van het ingestelde meetbereik / 10 K]	0,2; (-20...80 °C)

Reactietijden

Instelbare vertragingstijd dS, dr [s]	0; 0,2...50

Software / programmering

Instelmogelijkheden	hysterese / venster; maakcontact / verbreekcontact; schakellogica; opkom-/ afvalvertraging; demping; Display eenheid

Omgevingsvariabelen

Omgevingstemperatuur [°C]	-20...80
Opslagtemperatuur [°C]	-40...100
Beschermklasse	IP 67

Toelatingen / testen

EMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF bewerkt	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5/1 kV
EN 61000-4-6 HF kabelgerelateerd	10 V

Schokbestendigheid

DIN IEC 68-2-27

50 g (11 ms)

Trillingsbestendigheid

DIN IEC 68-2-6

20 g (10...2000 Hz)

Richtlijnen voor drukapparatuur

Goede ingenieurspraktijk; toepasbaar voor vloeistoffen volgens groep 2; media groep 1 op aanvraag

Mechanische eigenschappen

Gewicht [g]	259,5
Materialen	1.4301 (roestvast staal / 304); 1.4404 (roestvast staal / 316L); PC; PBT; PEI; FKM
Materiaal dat in contact komt met het medium	1.4305 (roestvast staal / 303); keramiek; FKM
Min. drukcycli	100 miljoen
Procesaansluiting	schroefdraad G 1/4 binnendraad
Smoorelement geïntegreerd	nee (upgradeable)

Aanwijzen / bedienelementen

Weergave

Display eenheid	3 x LED, groen
schakelstatus	2 x LED, geel
functiedisplay	alfanumeriek display, 4-digit
gemeten waarde	alfanumeriek display, 4-digit

Opmerkingen

Verpakkingseenheid	1 stuk

Elektrische aansluiting

	Connector: 1 x M12; codering: A; Contactpinnen: verguld
