Druksensor voor pneumatiek toepassingen
PQ3834
PQ-010-KHR18-KFPKG/AS/
Druksensor voor pneumatiek toepassingen
PQ3834
PQ-010-KHR18-KFPKG/AS/
- Betrouwbare bewaking van de systeemdruk in de pneumatiek en in persluchtinstallaties
- Bestand tegen zeer hoge drukpieken en vacuüm trekken
- Goed afleesbaar afgeschuind LED-display
- Wisselende rood/groen-weergave voor onmiskenbare markering van goede bereiken
- Met programmeerbare schakeluitgang en analoge uitgang
{{ifmVariantName}}
Producteigenschappen
| Aantal in- en uitgangen | Aantal digitale uitgangen: 1; Aantal analoge uitgangen: 1 | ||||
|---|---|---|---|---|---|
| Meetbereik |
|
||||
| Procesaansluiting | schroefdraad G 1/8 binnendraad binnendraad:M5 |
Toepassingsgebied
| Bijzondere eigenschappen | Vergulde contacten | ||||
|---|---|---|---|---|---|
| Applicatie | voor industriële applicaties | ||||
| Beperkt toe te passen voor | andere media op aanvraag | ||||
| Mediumtemperatuur [°C] | 0...60 | ||||
| Min. barstdruk |
|
||||
| Verwijzing minimale barstdruk |
|
||||
| Drukbestendigheid |
|
||||
| Bestand tegen vacuüm [mbar] | -1000 | ||||
| Druksoort | relatieve druk; verschildruk; vacuüm |
Elektrische eigenschappen
| Voedingsspanning [V] | 18...32 DC; (naar SELV/PELV) |
|---|---|
| Stroomopname [mA] | < 50 |
| Min. isolatieweerstand [MΩ] | 100; (500 V DC) |
| Beschermklasse | III |
| Ompoolbeveiligd | ja |
| Overspanningsbeveiliging | ja; (< 40 V) |
| Opwarmtijd [s] | 0,5 |
| Watchdog geïntegreerd | ja |
In- / uitgangen
| Aantal in- en uitgangen | Aantal digitale uitgangen: 1; Aantal analoge uitgangen: 1 |
|---|
Uitgangen
| Totaal aantal uitgangen | 2 |
|---|---|
| Uitgangssignaal | schakelsignaal; analoog signaal; IO-Link; (configureerbaar) |
| Elektrische uitvoering | PNP |
| Aantal digitale uitgangen | 1 |
| Uitgangsfunctie | maakcontact / verbreekcontact; (parametreerbaar) |
| Max. spanningsval schakeluitgang DC [V] | 2 |
| Continue stroombelasting van schakeluitgang DC [mA] | 100 |
| Schakelfrequentie DC [Hz] | < 100 |
| Aantal analoge uitgangen | 1 |
| Analoge uitgangsstroom [mA] | 4...20 |
| Max. belasting [Ω] | 500 |
| Kortsluitbeveiliging | ja |
| Uitvoering kortsluitbeveiliging | pulserend |
Meet- / instelbereik
| Meetbereik |
|
||||
|---|---|---|---|---|---|
| Schakelpunt SP |
|
||||
| Terugschakelpunt rP |
|
||||
| In stappen van |
|
Nauwkeurigheid / afwijkingen
| Schakelpunt nauwkeurigheid [% van het ingestelde meetbereik] | < ± 0,5 |
|---|---|
| Herhaalnauwkeurigheid [% van het ingestelde meetbereik] | < ± 0,1; (bij temperatuurwisselingen < 10 K) |
| Karakteristiekafwijking [% van het ingestelde meetbereik] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line (kleinste waarde instelling); LS = grenswaardeinstelling) |
| Hysterese afwijking [% van het ingestelde meetbereik] | < ± 0,25 |
| Langdurige stabiliteit [% van het ingestelde meetbereik] | < ± 0,05; (per 6 maanden) |
| Temperatuurcoëfficient nulpunt [% van het ingestelde meetbereik / 10 K] | 0,2; (0...60 °C) |
| Temperatuurcoëfficient meetbereik [% van het ingestelde meetbereik / 10 K] | 0,2; (0...60 °C) |
Reactietijden
| Reactietijd [ms] | < 6 |
|---|---|
| Instelbare vertragingstijd dS, dr [s] | 0; 0,002...5 |
| Sprong reactietijd analoge uitgang [ms] | 6 |
Software / programmering
| Instelmogelijkheden | hysterese / venster; maakcontact / verbreekcontact; analoge uitgang; IO-Link; schakellogica; opkom-/ afvalvertraging; demping; Display eenheid |
|---|
Interfaces
| Communicatie interface | IO-Link | ||||
|---|---|---|---|---|---|
| Type overdracht | COM2 (38,4 kBaud) | ||||
| IO-Link revisie | 1.1 | ||||
| SDCI-Norm | IEC 61131-9 FDIS | ||||
| Profiel | Smart Sensor: Process Data Variable; Device Identification | ||||
| SIO-Mode | ja | ||||
| Vereiste masterportklasse | A | ||||
| Proceswaarden analoog | 1 | ||||
| Proceswaarden binair | 2 | ||||
| Min. procescyclustijd [ms] | 2,3 | ||||
| Ondersteunende DeviceIDs |
|
Omgevingsvariabelen
| Omgevingstemperatuur [°C] | 0...70 |
|---|---|
| Opslagtemperatuur [°C] | -25...85 |
| Beschermklasse | IP 65 |
Toelatingen / testen
| EMC |
|
||||
|---|---|---|---|---|---|
| Schokbestendigheid |
|
||||
| Trillingsbestendigheid |
|
||||
| MTTF [jaren] | 437 | ||||
| Richtlijnen voor drukapparatuur | Goede ingenieurspraktijk; toepasbaar voor vloeistoffen volgens groep 2; media groep 1 op aanvraag |
Mechanische eigenschappen
| Gewicht [g] | 87 |
|---|---|
| Materialen | PBT; FKM; Polyester |
| Materiaal dat in contact komt met het medium | messing; FKM; Silicium (gecoat); PBT |
| Min. drukcycli | 50 miljoen |
| Procesaansluiting | schroefdraad G 1/8 binnendraad binnendraad:M5 |
Aanwijzen / bedienelementen
| Weergave |
|
||||||||
|---|---|---|---|---|---|---|---|---|---|
| Display eenheid | bar; kPa; psi; inHg |
Opmerkingen
| Verpakkingseenheid | 1 stuk |
|---|
Elektrische aansluiting
| Aansluiting | Connector: 1 x M8; codering: A; Contactpinnen: verguld |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische wijzigingen zijn voorbehouden zonder aankondiging! — NL-NL — PQ3834-00 — 13.04.2023 —
PQ3834 –
PQ-010-KHR18-KFPKG/AS/
- 1
- hoofdaansluiting druk G 1/8 Aandraaimoment < 8 Nm insteekdiepte < 7,5 mm
- 2
- extra aansluiting voor druk M 5 Aandraaimoment < 2,5 Nm insteekdiepte < 7,5 mm
- 3
- Aandraaimoment < 0,5 Nm
- 4
- LEDs Display eenheid / schakelstatus
- 5
- alfanumeriek display 4-digit
- 6
- programmeerknop

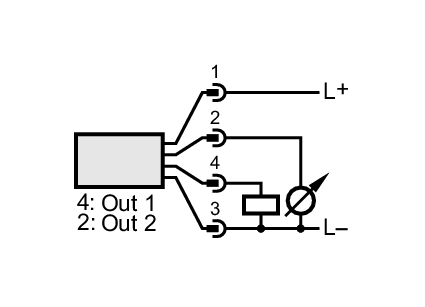

Elektrische aansluiting
Connector: 1 x M8; codering: A; Contactpinnen: verguld
Aansluiting
- OUT1
- schakeluitgang
- IO-Link
- OUT2
- analoge uitgang
