Frontbondige druksensor met display

Name: PI1718
Brand: ifm
SKU: PI1718
Price: 644.80 EUR

PI1718

PI-,40BREA01-MFRKG/US/ /P

Frontbondige druksensor met display

PI1718

PI-,40BREA01-MFRKG/US/ /P

Robuuste RVS-uitvoering voor de eisen in de levensmiddelen- en drankenindustrie
Hygiënisch, aan de voorzijde vlak afsluitend design
Resistent tegen hogedrukreiniging met agressieve reinigingsmiddelen
Hoge temperatuurbestendigheid en hoge beschermklasse
Programmeerbare analoge en schakeluitgang

Geïntergreerde temperatuurmeting via IO-Link
Comfortabele bediening via drukknoppen of te parametreren via IO-Link

Let op: het geselecteerde alternatieve artikel kan afwijkende technische eigenschappen hebben!

Producteigenschappen

Aantal in- en uitgangen

Aantal digitale uitgangen: 2; Aantal analoge uitgangen: 1

Meetbereik

-50...400 mbar

-20...160,6 inH2O

-5...40 kPa

Procesaansluiting

schroefdraad G 1 buitendraad Aseptoflex Vario

Toepassingsgebied

Bijzondere eigenschappen

Vergulde contacten

Applicatie

vlak inbouwbaar voor de voedingsmiddelen- en drankenindustrie

Media

pasteuze media en vaste stoffen; vloeibare en gasvormige media

Mediumtemperatuur [°C]

-25...150

Min. barstdruk

30000 mbar

12044 inH2O

3000 kPa

Drukbestendigheid

8000 mbar

3200 inH2O

800 kPa

Bestand tegen vacuüm [mbar]

-1000

Druksoort

relatieve druk; vacuüm

Zonder dode ruimte

MAWP (bij applicaties volgens CRN) [bar]

Elektrische eigenschappen

Min. isolatieweerstand [MΩ]	100; (500 V DC)
Beschermklasse	III
Ompoolbeveiligd	ja
Watchdog geïntegreerd	ja

2-draads

Voedingsspanning [V]	20...30 DC
Stroomopname [mA]	3,5...21,5
Opwarmtijd [s]	< 1

3-draads

Voedingsspanning [V]	18...30 DC
Stroomopname [mA]	5...45; (430 bei max. Laststrom)
Opwarmtijd [s]	< 0,5

In- / uitgangen

Aantal in- en uitgangen	Aantal digitale uitgangen: 2; Aantal analoge uitgangen: 1

Uitgangen

Totaal aantal uitgangen	2
Uitgangssignaal	schakelsignaal; analoog signaal; IO-Link
Elektrische uitvoering	PNP/NPN
Aantal digitale uitgangen	2
Uitgangsfunctie	maakcontact / verbreekcontact; (parametreerbaar)
Aantal analoge uitgangen	1
Analoge uitgangsstroom [mA]	4...20, te inverteren; (te verschalen)
Kortsluitbeveiliging	ja
Uitvoering kortsluitbeveiliging	pulserend
Beschermd tegen overbelasting	ja

2-draads

Max. belasting [Ω]	300

3-draads

Max. spanningsval schakeluitgang DC [V]	2
Continue stroombelasting van schakeluitgang DC [mA]	100
Schakelfrequentie DC [Hz]	125
Max. belasting [Ω]	(Ub - 10 V) / 21,5 mA; 650 Ω (Ub = 24 V)

Meet- / instelbereik

Meetbereik

-50...400 mbar

-20...160,6 inH2O

-5...40 kPa

Schakelpunt SP

-49,4...400 mbar

-19,8...160,6 inH2O

-4,94...40 kPa

Terugschakelpunt rP

-50...399,4 mbar

-20,1...160,3 inH2O

-5...39,94 kPa

Analoog startpunt

-50...320 mbar

-20,1...128,5 inH2O

-5...32 kPa

Analoog eindpunt

30...400 mbar

12...160,6 inH2O

3...40 kPa

Min. afstand tussen SP en rP

0,6 mbar

0,3 inH2O

0,06 kPa

In stappen van

0,1 mbar

0,1 inH2O

0,01 kPa

Fabrieksinstelling

	SP1 =100 mbar	rP1 = 92 mbar
	SP2 = 300 mbar	rP2 = 292 mbar
	ASP = 0,00 mbar	AEP = 400 mbar
	dAP = 2,00 s	dAA =2,00 s

Temperatuurbewaking

Meetbereik

-25...150 °C

-13...302 °F

Nauwkeurigheid / afwijkingen

Schakelpunt nauwkeurigheid [% van het ingestelde meetbereik]

< ± 0,2; (DIN EN IEC 62828-1; Turn down 1:1)

Herhaalnauwkeurigheid [% van het ingestelde meetbereik]

< ± 0,1; (bij temperatuurwisselingen < 10 K; Turn down 1:1)

Karakteristiekafwijking [% van het ingestelde meetbereik]

< ± 0,2; (DIN IEC EN 62828-1 incl. nulpunt- en spanfout, niet-lineairiteit, hysterese; Turn down 1:1)

Afwijking lineariteit [% van het ingestelde meetbereik]

< ± 0,15; (Turn down 1:1)

Hysterese afwijking [% van het ingestelde meetbereik]

< ± 0,15; (Turn down 1:1)

Langdurige stabiliteit [% van het ingestelde meetbereik]

< ± 0,1; (Turn down 1:1; per jaar)

Gemeenschappelijke afwijking over het temperatuurbereik

Temperatuurbereik	totale afwijking
-25...15 °C	Karakteristiekafwijking ± 0,1 % van het bereik / 10 K
15...80 °C	Karakteristiekafwijking
80...150 °C	Karakteristiekafwijking ± 0,15 % van het bereik / 10 K

N.B.

meer informatie in de sectie diagrammen en karakteristieken

Temperatuurbewaking

Nauwkeurigheid [K]	± 2,5+ (0,08 x ( Umgebungstemperatur - Mediumtemperatur ))
Herhaalnauwkeurigheid [K]	± 0,2
Resolutie [K]	0,2

Reactietijden

Demping van de proceswaarde dAP [s]	0...99,99
Demping analoge uitgang dAA [s]	0...99,99

2-draads

Sprong reactietijd analoge uitgang [ms]	30

3-draads

Min. reactietijd schakeluitgang dAP [ms]	3
Sprong reactietijd analoge uitgang [ms]	7

Temperatuurbewaking

Aanspreekdynamiek T05 / T09 [s]	< 35 / < 135; (DIN EN 60751 water ; > 0,9 m/s)

Interfaces

Communicatie interface

IO-Link

Type overdracht

COM2 (38,4 kBaud)

IO-Link revisie

1.1

SDCI-Norm

IEC 61131-9

Profiel

Identification and Diagnosis (0x4000), Measurement Data Channel (0x800A)

SIO-Mode

Vereiste masterportklasse

Min. procescyclustijd [ms]

5,6

IO-Link-resolutie druk [mbar]

0,02

IO-Link-resolutie temperatuur [K]

0,2

IO-Link procesdata (cyclisch)

functie	bit lengte
Druk	32
Temperatuur	32
apparaat status	4
binaire schakelinformatie	2

IO-Link functionaliteiten (acyclisch)

applicatie specifieke markering; interne temperatuur; bedrijfsurenteller; schakelcyclusteller; Drukpiekenteller

Ondersteunende DeviceIDs

Bedrijfsaard	DeviceID
default	1189

Omgevingsvariabelen

Omgevingstemperatuur [°C]	-25...80
Opslagtemperatuur [°C]	-40...100
Beschermklasse	IP 67; IP 68; IP 69K

Toelatingen / testen

EMC

DIN EN 61326-1

Schokbestendigheid

DIN EN 60068-2-27

50 g (11 ms)

Trillingsbestendigheid

DIN EN 60068-2-6

20 g (10...2000 Hz)

MTTF [jaren]

214

Opmerking voor goedkeuring

fabriekscertificaat als download via de link www.factory-certificate.ifm te verkrijgen

UL-goedkeuring

UL Certificeringsnummer	J048
File nummer UL	E174189

Mechanische eigenschappen

Gewicht [g]	356,4
Materialen	1.4404 (roestvast staal / 316L); FKM; PTFE; PBT; PEI; PFA
Materiaal dat in contact komt met het medium	keramiek (99,9 % Al2 O3); 1.4435 (roestvast staal / 316L); oppervlaktekwaliteit: Ra < 0,4 / Rz 4; PTFE
Min. drukcycli	100 miljoen
Aandraaimoment [Nm]	35
Procesaansluiting	schroefdraad G 1 buitendraad Aseptoflex Vario

Aanwijzen / bedienelementen

Weergave

Display eenheid	LED, groen
schakelstatus	LED, geel
functiedisplay	alfanumeriek display, 4-digit
gemeten waarde	alfanumeriek display, 4-digit

Display eenheid

mbar; kPa; inH2O

Opmerkingen

Verpakkingseenheid	1 stuk

Elektrische aansluiting

Aansluiting	Connector: 1 x M12; codering: A; Contactpinnen: verguld

Diagrammen en curves

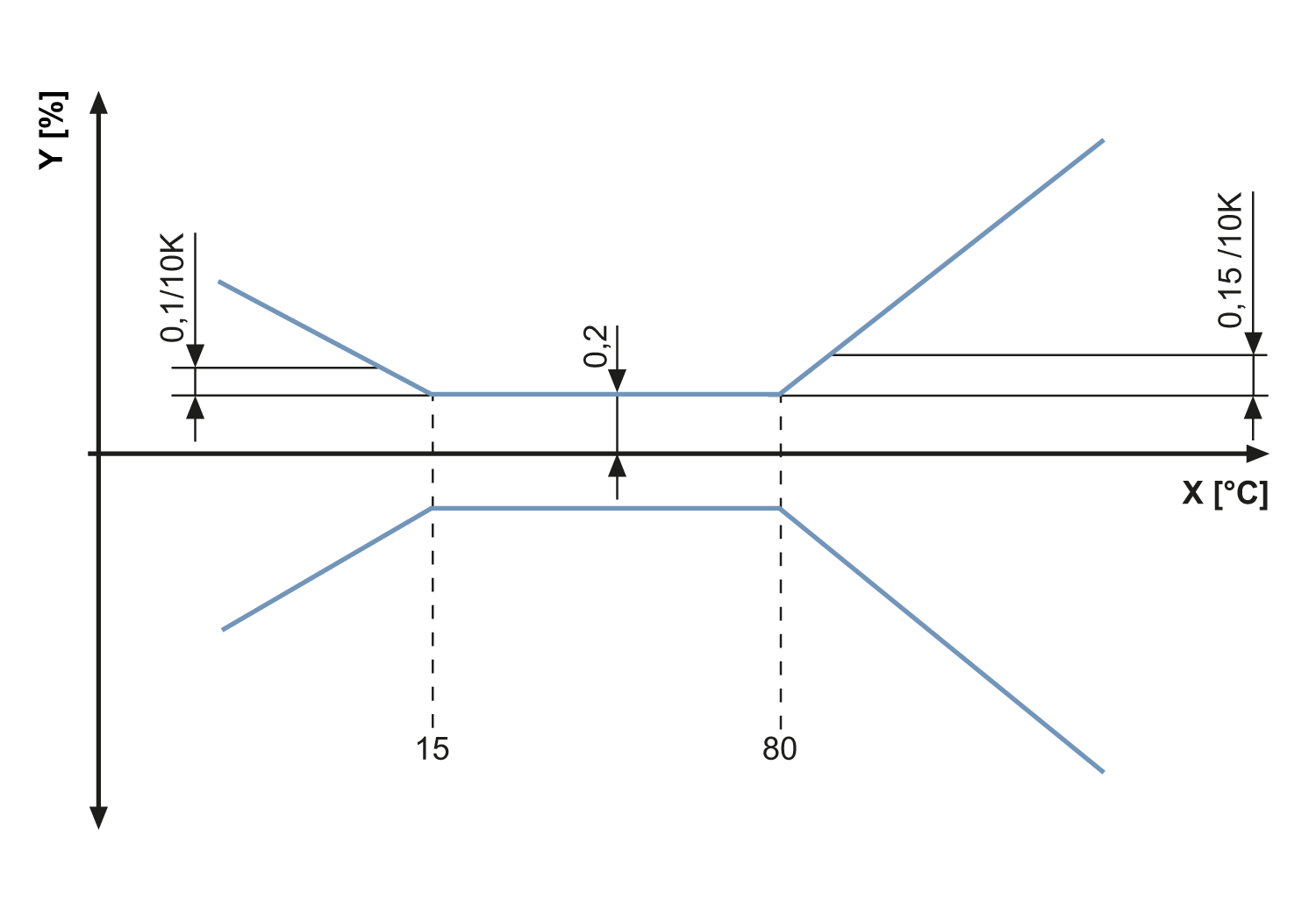

invloed van de omgevingstemperatuur op de nauwkeurigheid

X	Temperatuur
Y	totale afwijking

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische wijzigingen zijn voorbehouden zonder aankondiging! — NL-NL — PI1718-00 — 05.08.2022 —
