OJ5088

tasterfotocel met achtergrondonderdrukking

OJH-FPKG/FO/2M

{{'OPTIONAL_INFO' | productAvailability | error}}

Helaas is het door u gewenste datablad in het Nederlands niet beschikbaar. Kiest u alstublieft een van de aangegeven talen of neemt u contact op met onze medewerkers. Heeft u nog vragen, dan kunt u ons per e-mail bereiken.

Met vriendelijke groet,
Uw ifm team

  • Bijzonder compacte bouwvorm voor het gebruik in de robotica, montage- en handlingtechniek
  • Precieze achtergrondonderdrukking
  • Eenvoudige uitlijning door zichtbaar rood licht
  • Intuïtieve instelling van gevoeligheid en uitgangsfunctie
  • Eenvoudige montage door vastklikken op bevestigingssokkel
  • ce
  • eac
Download
Technische Details
Producteigenschappen
Lichtsoort rood licht
Behuizing rechthoekig
Afmetingen [mm] 35 x 24 x 11
Toepassingsgebied
Bijzondere eigenschappen Achtergrondonderdrukking
Functieprincipe Taster fotocel
Elektrische eigenschappen
Voedingsspanning [V] 10...30 DC
Stroomopname [mA] 25
Beschermklasse III
Ompoolbeveiligd ja
Lichtsoort rood licht
Golflengte [nm] 660
Uitgangen
Elektrische uitvoering PNP
Uitgangsfunctie licht-/donkerschakelend; (programmeerbaar)
Max. spanningsval schakeluitgang DC [V] 2,5
Continue stroombelasting van schakeluitgang DC [mA] 200
Schakelfrequentie DC [Hz] 1000
Kortsluitbeveiliging ja
Uitvoering kortsluitbeveiliging pulserend
Beschermd tegen overbelasting ja
Bereik
Tastbereik [mm] 15...400; (wit papier 200 x 200 mm 90 % reflectie)
Bereik instelbaar ja
Max. lichtvlek diameter [mm] 18
Lichtvlekafmetingen gelden voor Tastbereik
Achtergrondonderdrukking aanwezig ja
Omgevingsvariabelen
Omgevingstemperatuur [°C] -25...60
Beschermklasse IP 67
Toelatingen / testen
EMC
EN 60947-5-2
MTTF [jaren] 556
Mechanische eigenschappen
Gewicht [g] 68,5
Behuizing rechthoekig
Afmetingen [mm] 35 x 24 x 11
Materialen behuizing: ABS; houder: zinkdrukgiet; LED-venster: SEPS; drukknop: SEPS; connectorhuis: Hytrel 8068; connectordraad: 1.4404 (roestvast staal / 316L)
Materiaal optiek
PMMA
Uitlijning optiek frontzijdig optiek
Aanwijzen / bedienelementen
Weergave
schakelstatus 1 x LED, geel
in bedrijf 1 x LED, groen
Elektronische vergrendeling ja
Toebehoren
Toebehoren (meegeleverd)
Bevestigingsclip: 1, E20964
bevestigingsschroeven: 2 x M3 x 16
veerringen: 2
Moeren: 2
Opmerkingen
Verpakkingseenheid 1 stuk
Elektrische aansluiting
Aansluiting Kabel: 2 m, PVC
Diagrammen en curves

a: sensor
b: object
c: achtergrond
x: afstand sensor / object [mm]
y: min. afstand object / achtergrond [mm]

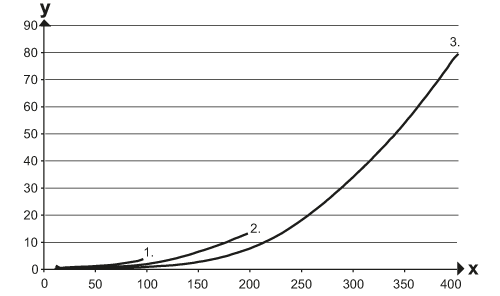

nauwkeurigheidskarakteristiek
x: afstand sensor / object [mm]
y: min. afstand object / achtergrond [mm]
1 = object zwart (6 % reflectie) , achtergrond (wit 90% reflectie)
2 = object grijs (18 % reflectie) , achtergrond (wit 90% reflectie)
3 = object wit (90 % reflectie) , achtergrond (wit 90% reflectie)
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische wijzigingen zijn voorbehouden zonder aankondiging! — NL-NL — OJ5088-02 — 25.05.2011 —
