OID254

Optische afstandssensor

OIDLCPKG/US

{{'OPTIONAL_INFO' | productAvailability | error}}

Helaas is het door u gewenste datablad in het Nederlands niet beschikbaar. Kiest u alstublieft een van de aangegeven talen of neemt u contact op met onze medewerkers. Heeft u nog vragen, dan kunt u ons per e-mail bereiken.

Met vriendelijke groet,
Uw ifm team

  • Zeer groot bereik door lichtlooptijdsmeting
  • Betrouwbare achtergrondonderdrukking en kleuronafhankelijke detectie
  • Hoge beschermklasse voor de eisen in ruwe industriële omgevingen
  • Laserbeschermingsklasse 1 voor de eisen in de automobielindustrie
  • Gebruikersvriendelijke communicatie via IO-Link
  • ce
  • eac
  • cul
Datablad in PDF Formaat

Technische Details
Producteigenschappen
Elektrische uitvoering PNP
Uitgangsfunctie maakcontact / verbreekcontact; (antivalent)
Communicatie interface IO-Link
Toepassingsgebied
Bijzondere eigenschappen Achtergrondonderdrukking
Elektrische eigenschappen
Voedingsspanning [V] 10...30 DC
Stroomopname [mA] 75; (24 V)
Beschermklasse III
Ompoolbeveiligd ja
Lichtsoort rood licht
Golflengte [nm] 650
Typ. levensduur [h] 50000
In- / uitgangen
Aantal in- en uitgangen Aantal digitale uitgangen: 2
Ingangen
Ingangsverdeling digitale ingangen 1 x 24 V PNP; (IEC 61131-2 Typ 3)
Uitgangen
Totaal aantal uitgangen 2
Elektrische uitvoering PNP
Aantal digitale uitgangen 2
Uitgangsfunctie maakcontact / verbreekcontact; (antivalent)
Stroombelasting per uitgang [mA] 100
Schakelfrequentie DC [Hz] 11
Kortsluitbeveiliging ja
Uitvoering kortsluitbeveiliging pulserend
Beschermd tegen overbelasting ja
Bereik
Max. lichtvlek diameter [mm] 5
Lichtvlekafmetingen gelden voor 2 m
Meetbereik hysterese [%] < 5
Opmerking voor meetbereik hysterese
zwart 6 % remission
Achtergrondonderdrukking aanwezig ja
Achtergrondonderdrukking [m] < 20
Meet- / instelbereik
Meetbereik [m] 0,03...2
Meetfrequentie [Hz] 33
Interfaces
Communicatie interface IO-Link
Type overdracht COM2 (38,4 kBaud)
IO-Link revisie 1.1
SDCI-Norm IEC 61131-9
IO-Link-apparaat ID 579d / 00 02 43h
Profiel Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis
SIO-Mode ja
Proceswaarden analoog 1
Proceswaarden binair 1
Min. procescyclustijd [ms] 6,6
Omgevingsvariabelen
Omgevingstemperatuur [°C] -25...60
Opmerking voor de omgevingstemperatuur
bij ta < -10 °C is een opwarmtijd noodzakelijk, de laser is daarbij uitgeschakeld
Beschermklasse IP 65; IP 67; IP 68; IP 69K
Toelatingen / testen
EMC
EN 60947-5-2
Laserklasse 1
Verwijzing laserklasse
Pas op!: laserlicht
laserklasse: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Volgens 21 CFR Part 1040 met uitzondering bij afwijkingen in overeenstemming met de Laser Notice nr. 50, juni 2007.
MTTF [jaren] 210
Mechanische eigenschappen
Gewicht [g] 227,5
Materialen behuizing: roestvast staal; lens: PMMA; PEI; EPDM
Aanwijzen / bedienelementen
Weergave
schakelstatus LED, geel schakeluitgang 1
in bedrijf LED, groen
Display eenheid cm
Toebehoren
Toebehoren (meegeleverd)
bevestigingsmoeren: 2 x M30, VA
Opmerkingen
Opmerkingen
bedrijfsspanning "supply class 2" volgens cULus
Verpakkingseenheid 1 stuk
Elektrische aansluiting
Aansluiting Connector: 1 x M12
Diagrammen en curves

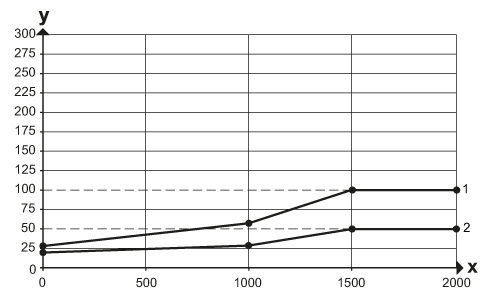

hysteresekurve
x: afstand [mm]
y: Hysterese [mm]
1 = object zwart 6 % remission
2 = object wit 90 % reflectie
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische wijzigingen zijn voorbehouden zonder aankondiging! — NL-NL — OID254-00 — 07.04.2015 —
