OI5007

Reflector fotocel

OIP-FPKG

{{'OPTIONAL_INFO' | productAvailability | error}}

Helaas is het door u gewenste datablad in het Nederlands niet beschikbaar. Kiest u alstublieft een van de aangegeven talen of neemt u contact op met onze medewerkers. Heeft u nog vragen, dan kunt u ons per e-mail bereiken.

Met vriendelijke groet,
Uw ifm team

  • Zeer groot bereik
  • Met 90° draaibare aansluitruimte
  • Programmeerbare licht-/donkerschakeling
  • Groot spanningsbereik
  • Eenvoudige uitlijning door zichtbaar rood licht
  • ccc
  • ce
  • eac
  • cul
Download
Technische Details
Producteigenschappen
Lichtsoort rood licht
Behuizing cilindrisch schroefdraad
Afmetingen [mm] M30 x 1,5 / L = 125
Toepassingsgebied
Bijzondere eigenschappen polarisatiefilter
Functieprincipe Reflector fotocel
Elektrische eigenschappen
Voedingsspanning [V] 10...55 DC
Stroomopname [mA] 25; ((24 V))
Beschermklasse II
Ompoolbeveiligd ja
Lichtsoort rood licht
Golflengte [nm] 660
Uitgangen
Elektrische uitvoering PNP
Uitgangsfunctie licht-/donkerschakelend; (programmeerbaar)
Max. spanningsval schakeluitgang DC [V] 2,5
Continue stroombelasting van schakeluitgang DC [mA] 250
Schakelfrequentie DC [Hz] 65
Kortsluitbeveiliging ja
Uitvoering kortsluitbeveiliging pulserend
Beschermd tegen overbelasting ja
Bereik
Bereik op prisma reflector [m] 0,15...2; (Prisma reflector Ø 80 E20005)
Bereik instelbaar ja
Max. lichtvlek diameter [mm] 200
Lichtvlekafmetingen gelden voor bij maximale reikwijdte
Polarisatiefilter beschikbaar ja
Omgevingsvariabelen
Omgevingstemperatuur [°C] -25...60
Beschermklasse IP 65
Toelatingen / testen
EMC
EN 60947-5-2
MTTF [jaren] 661
Mechanische eigenschappen
Gewicht [g] 127
Behuizing cilindrisch schroefdraad
Afmetingen [mm] M30 x 1,5 / L = 125
Schroefdraadtype M30 x 1,5
Materialen PBT; PPO gemodificeerd
Materiaal optiek
PMMA
Aanwijzen / bedienelementen
Weergave
schakelstatus 1 x LED, geel
Toebehoren
Toebehoren (meegeleverd)
bevestigingsmoeren: 2 x
schroevendraaier
Opmerkingen
Verpakkingseenheid 1 stuk
Elektrische aansluiting
Aansluiting Aansluitklemmen: ...1,5 mm²; Kabelmantel: Ø 7...13 mm; Wartel: M20 X 1,5
Diagrammen en curves

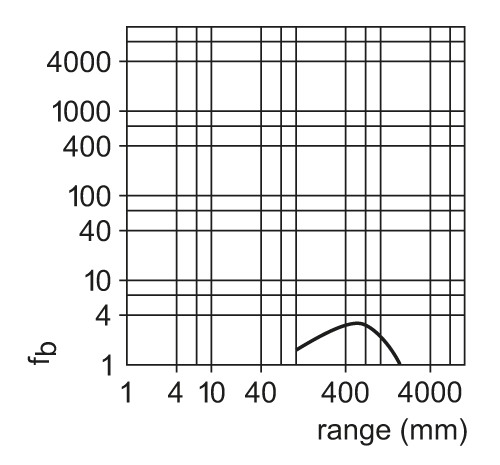

functiereserve karakteristiek
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische wijzigingen zijn voorbehouden zonder aankondiging! — NL-NL — OI5007-00 — 06.03.2003 —
