OGH701

LASER taster

OGHLFNKG/US100

{{'OPTIONAL_INFO' | productAvailability | error}}

Helaas is het door u gewenste datablad in het Nederlands niet beschikbaar. Kiest u alstublieft een van de aangegeven talen of neemt u contact op met onze medewerkers. Heeft u nog vragen, dan kunt u ons per e-mail bereiken.

Met vriendelijke groet,
Uw ifm team

  • Betrouwbare detectie van zeer kleine objecten
  • Robuuste RVS-behuizing voor gebruik in ruwe industriële omgeving
  • Laserbeschermingsklasse 1 voor de eisen in de automobielindustrie
  • Eenvoudige uitlijning door zichtbare laserlichtvlek
  • Precieze achtergrondonderdrukking
  • ce
  • eac
  • cul
Download
Technische Details
Producteigenschappen
Lichtsoort rood licht
Laserklasse 1
Behuizing cilindrisch schroefdraad
Afmetingen [mm] M18 x 1 / L = 72
Toepassingsgebied
Bijzondere eigenschappen Achtergrondonderdrukking
Functieprincipe Taster fotocel
Elektrische eigenschappen
Voedingsspanning [V] 10...36 DC
Stroomopname [mA] 15
Beschermklasse II
Ompoolbeveiligd ja
Lichtsoort rood licht
Typ. levensduur [h] 50000
Uitgangen
Elektrische uitvoering NPN
Uitgangsfunctie licht-/donkerschakelend; (programmeerbaar)
Max. spanningsval schakeluitgang DC [V] 2,5
Continue stroombelasting van schakeluitgang DC [mA] 200
Schakelfrequentie DC [Hz] 1000
Kortsluitbeveiliging ja
Uitvoering kortsluitbeveiliging pulserend
Beschermd tegen overbelasting ja
Bereik
Tastbereik [mm] 20...200; (wit papier 200 x 200 mm 90 % reflectie)
Bereik object wit (90 % reflectie) [mm] 20...200
Bereik object grijs (18 % reflectie) [mm] 20...100
Bereik object zwart (6 % reflectie) [mm] 20...70
Bereik instelbaar ja
Diameter van het kleinst te detecteren object [mm] 1,5
Max. lichtvlek diameter [mm] 1,2
Achtergrondonderdrukking aanwezig ja
Omgevingsvariabelen
Omgevingstemperatuur [°C] -10...60
Beschermklasse IP 65; IP 67
Toelatingen / testen
EMC
EN 60947-5-2
Laserklasse 1
Verwijzing laserklasse
Pas op!: laserlicht
laserklasse: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Volgens 21 CFR Part 1040 met uitzondering bij afwijkingen in overeenstemming met de Laser Notice nr. 50, juni 2007.
MTTF [jaren] 497
Mechanische eigenschappen
Gewicht [g] 62,3
Behuizing cilindrisch schroefdraad
Afmetingen [mm] M18 x 1 / L = 72
Schroefdraadtype M18 x 1
Materialen 1.4404 (roestvast staal / 316L); PA (polyamide); LCP; EPDM; TPU
Materiaal optiek
PMMA
Aanwijzen / bedienelementen
Weergave
schakelstatus 1 x LED, geel
Toebehoren
Toebehoren (meegeleverd)
bevestigingsmoeren: 2 x
Opmerkingen
Opmerkingen
bedrijfsspanning "supply class 2" volgens cULus
Verpakkingseenheid 1 stuk
Elektrische aansluiting
Aansluiting Connector: 1 x M12
Diagrammen en curves

a: sensor
b: object
c: achtergrond
x: afstand sensor / object [mm]
y: min. afstand object / achtergrond [mm]

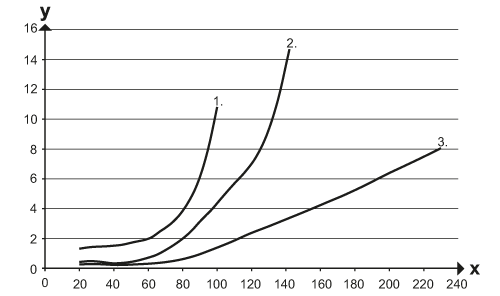

nauwkeurigheidskarakteristiek
x: afstand sensor / object [mm]
y: min. afstand object / achtergrond [mm]
1 = object zwart (6 % reflectie) , achtergrond (wit 90% reflectie)
2 = object grijs (18 % reflectie) , achtergrond (wit 90% reflectie)
3 = object wit (90 % reflectie) , achtergrond (wit 90% reflectie)
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische wijzigingen zijn voorbehouden zonder aankondiging! — NL-NL — OGH701-00 — 23.05.2011 —
