tasterfotocel met achtergrondonderdrukking

Name: OGH382
Brand: ifm
SKU: OGH382
Price: 135.20 EUR

OGH382

OGH-HNKG/US/V4A/CUBE/100MM

tasterfotocel met achtergrondonderdrukking

OGH382

OGH-HNKG/US/V4A/CUBE/100MM

Robuuste, rechthoekige RVS-behuizing met zijdelings M18-schroefdraad
Resistent tegen hogedrukreiniging met agressieve reinigingsmiddelen
Hoge beschermklasse voor de eisen in de levensmiddelen- en drankenindustrie
Meteen gereed voor gebruik dankzij vaste instelling
Precieze achtergrondonderdrukking

Producteigenschappen

Lichtsoort	rood licht
Behuizing	rechthoekig met M18 schroefdraad

Toepassingsgebied

Bijzondere eigenschappen	Achtergrondonderdrukking
Functieprincipe	Taster fotocel

Elektrische eigenschappen

Voedingsspanning [V]	10...30 DC
Stroomopname [mA]	25
Beschermklasse	III
Ompoolbeveiligd	ja
Lichtsoort	rood licht
Golflengte [nm]	645

Uitgangen

Elektrische uitvoering	NPN
Uitgangsfunctie	Lichtschakelend
Max. spanningsval schakeluitgang DC [V]	2,5
Continue stroombelasting van schakeluitgang DC [mA]	200
Schakelfrequentie DC [Hz]	1000
Kortsluitbeveiliging	ja
Uitvoering kortsluitbeveiliging	pulserend
Beschermd tegen overbelasting	ja

Bereik

Tastbereik [mm]	< 100; (wit papier 200 x 200 mm 90 % reflectie)
Bereik object wit (90 % reflectie) [mm]	< 100
Bereik object grijs (18 % reflectie) [mm]	< 100
Bereik object zwart (6 % reflectie) [mm]	< 100
Bereik instelbaar	nee
Max. lichtvlek diameter [mm]	7
Lichtvlekafmetingen gelden voor	bij maximaal tastbereik
Achtergrondonderdrukking aanwezig	ja

Interfaces

Communicatie interface

IO-Link

Type overdracht

COM2 (38,4 kBaud)

IO-Link revisie

1.1

SDCI-Norm

IEC 61131-9

Profiel

Smart Sensor: Device Identification; Device Diagnosis; Teach Channel; Switching Channel

SIO-Mode

Vereiste masterportklasse

Min. procescyclustijd [ms]

IO-Link procesdata (cyclisch)

functie	bit lengte
proceswaarden	16
apparaat status	4
binaire schakelinformatie	1

IO-Link functionaliteiten (acyclisch)

applicatie specifieke markering; bedrijfsurenteller; schakelcyclusteller

Ondersteunende DeviceIDs

Bedrijfsaard	DeviceID
default	1138

Opmerking

Voor extra informatie, bekijk de IOOD.pdf file onder de tab "Downloads"

Omgevingsvariabelen

Omgevingstemperatuur [°C]	-25...80
Opslagtemperatuur [°C]	-40...80
Beschermklasse	IP 65; IP 67; IP 68; IP 69K

Toelatingen / testen

EMC

EN 60947-5-2

MTTF [jaren]

782

UL-goedkeuring

Ta	-25...80 °C
Enclosure type	Type 1
industriële voedingen	Class 2
File nummer UL	E174191

Mechanische eigenschappen

Gewicht [g]

74,45

Behuizing

rechthoekig met M18 schroefdraad

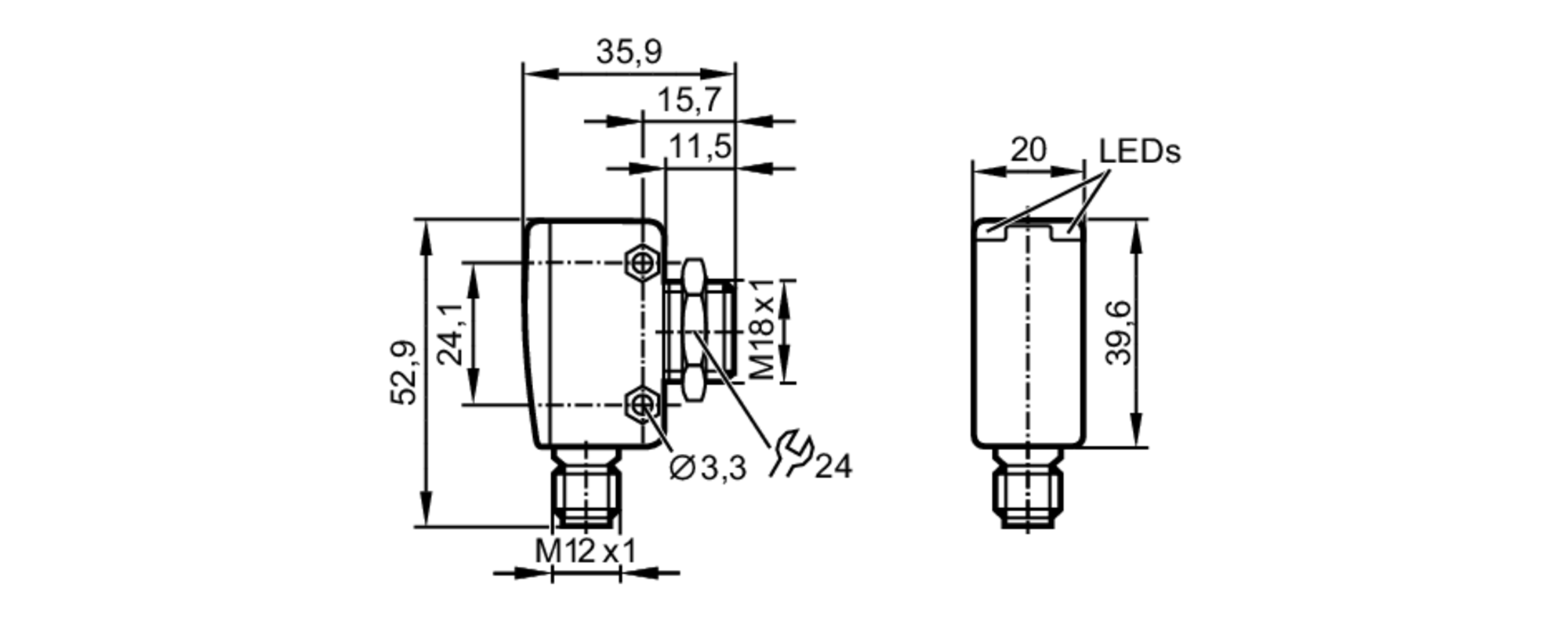

Afmetingen [mm]

52,9 x 20 x 35,9

Schroefdraadtype

M18 x 1

Materialen

1.4542 (17-4 PH / 630); PEI

Materiaal optiek

PEI

Uitlijning optiek

zijdelingse optiek

Aanwijzen / bedienelementen

Weergave

schakelstatus	1 x LED, geel
in bedrijf	1 x LED, groen

Toebehoren

Leveringsomvang

bevestigingsmoeren: 1, roestvast staal

Opmerkingen

Verpakkingseenheid	1 stuk

Elektrische aansluiting

Aansluiting	Connector: 1 x M12; codering: A

Aanvullende informatie

Reproduceerbaarheid / nauewkeurigheid: 6 σ

	reproduceerbaarheid van de meetwaarde
Abstand	wit (90 % reflectie)	zwart (6 %...90 % reflectiviteit)
20 mm	0,5 mm	1,0 mm
50 mm	0,8 mm	2,0 mm
100 mm	1,5 mm	4,5 mm

	Nauwkeurigheid
Abstand	wit (90 % reflectie)	zwart (6 %...90 % reflectiviteit)
20 mm	± 1,5 mm	± 1,8 mm
50 mm	± 3,0 mm	± 3,5 mm
100 mm	± 5,0 mm	± 6,5 mm

de waardes gelden voor
Vreemd licht op het object	< 10 klx
constante omgevingsfactoren	23 °C / 960 hPa
minimale inschakeltijd in minuten	10

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische wijzigingen zijn voorbehouden zonder aankondiging! — NL-NL — OGH382-01 — 13.04.2023 —
