Artikel niet meer leverbaar - archief

Wordt vervangen door: OGP502 – Productvergelijking: OG5045 / OGP502

OG5045

Reflector fotocel

OGP-FPKG/B1

{{'OPTIONAL_INFO' | productAvailability | error}}

Helaas is het door u gewenste datablad in het Nederlands niet beschikbaar. Kiest u alstublieft een van de aangegeven talen of neemt u contact op met onze medewerkers. Heeft u nog vragen, dan kunt u ons per e-mail bereiken.

Met vriendelijke groet,
Uw ifm team

Download
Technische Details
Producteigenschappen
Lichtsoort rood licht
Behuizing cilindrisch schroefdraad
Afmetingen [mm] M18 x 1 / L = 64,5
Toepassingsgebied
Functieprincipe Reflector fotocel
Elektrische eigenschappen
Voedingsspanning [V] 10...36 DC
Stroomopname [mA] < 30
Beschermklasse II
Ompoolbeveiligd ja
Lichtsoort rood licht
Golflengte [nm] 660
Uitgangen
Elektrische uitvoering PNP
Uitgangsfunctie licht-/donkerschakelend; (parametreerbaar)
Max. spanningsval schakeluitgang DC [V] 2,5
Continue stroombelasting van schakeluitgang DC [mA] 200
Schakelfrequentie DC [Hz] 500
Kortsluitbeveiliging ja
Uitvoering kortsluitbeveiliging pulserend
Beschermd tegen overbelasting ja
Bereik
Bereik [m] < 3; (Prisma reflector Ø 80 E20005)
Bereik instelbaar ja
Max. lichtvlek diameter [mm] 262
Lichtvlekafmetingen gelden voor bij maximale reikwijdte
Polarisatiefilter beschikbaar ja
Omgevingsvariabelen
Omgevingstemperatuur [°C] -25...80
Beschermklasse IP 67
Toelatingen / testen
EMC
EN 60947-5-2
EN 55011 klasse B
Mechanische eigenschappen
Behuizing cilindrisch schroefdraad
Afmetingen [mm] M18 x 1 / L = 64,5
Schroefdraadtype M18 x 1
Materialen PBT
Materiaal optiek
PMMA
Aanwijzen / bedienelementen
Weergave
schakelstatus 1 x LED, geel
in bedrijf 1 x LED, groen
functie 1 x LED, rood
Toebehoren
Toebehoren (meegeleverd)
bevestigingsmoeren: 2 x
Opmerkingen
Opmerkingen
bedrijfsspanning "supply class 2" volgens cULus
Verpakkingseenheid 1 stuk
Elektrische aansluiting
Aansluiting Kabel: 2 m, PVC; 3 x 0,34 mm²
Diagrammen en curves

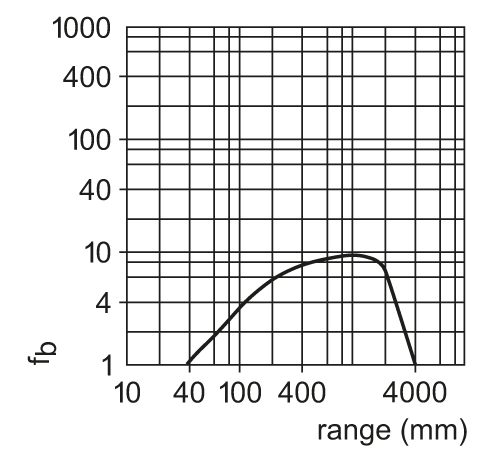

functiereserve karakteristiek
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische wijzigingen zijn voorbehouden zonder aankondiging! — NL-NL — OG5045-00 — 06.03.2003 —
