OG0035

Taster fotocel

OGT-HBOA/LS-100-GK

{{'OPTIONAL_INFO' | productAvailability | error}}

Helaas is het door u gewenste datablad in het Nederlands niet beschikbaar. Kiest u alstublieft een van de aangegeven talen of neemt u contact op met onze medewerkers. Heeft u nog vragen, dan kunt u ons per e-mail bereiken.

Met vriendelijke groet,
Uw ifm team

  • Intuïtieve instelling van de gevoeligheid door middel van een druk op de knop
  • LED-indicatie voor controle van schakeltoestand en functie
  • Met gecombineerde AC/DC-eindtrap
  • Robuuste behuizing voor gebruik in ruwe industriële omgeving
  • ce
  • ccc
  • eac
Download
Technische Details
Producteigenschappen
Lichtsoort infrarood licht
Behuizing cilindrisch schroefdraad
Afmetingen [mm] M18 x 1 / L = 76
Toepassingsgebied
Functieprincipe Taster fotocel
Elektrische eigenschappen
Frequentie AC [Hz] 47...63
Voedingsspanning [V] 20...250 AC/DC
Beschermklasse II
Ompoolbeveiligd nee
Lichtsoort infrarood licht
Golflengte [nm] 880
Uitgangen
Uitgangsfunctie Lichtschakelend
Max. spanningsval schakeluitgang DC [V] 8
Max. spanningsval schakeluitgang AC [V] 8
Minimale belastingsstroom [mA] 5
Max. ruststroom [mA] 1,7
Continue stroombelasting van schakeluitgang AC [mA] 90; (180 (...40 °C))
Continue stroombelasting van schakeluitgang DC [mA] 90; (180 (...40 °C))
Kortstondige stroombelasting van de schakeluitgang [mA] 600; (20 ms / 0,5 Hz)
Schakelfrequentie AC [Hz] 25
Schakelfrequentie DC [Hz] 25
Kortsluitvast nee
Beschermd tegen overbelasting nee
Bereik
Tastbereik [mm] 1...600; (wit papier 200 x 200 mm 90 % reflectie)
Bereik instelbaar ja
Max. lichtvlek diameter [mm] 169
Lichtvlekafmetingen gelden voor bij maximaal tastbereik
Omgevingsvariabelen
Omgevingstemperatuur [°C] -25...80
Beschermklasse IP 67
Toelatingen / testen
EMC
EN 60947-5-2
EN 55011 klasse B
MTTF [jaren] 338
Mechanische eigenschappen
Gewicht [g] 46
Behuizing cilindrisch schroefdraad
Afmetingen [mm] M18 x 1 / L = 76
Schroefdraadtype M18 x 1
Materialen PBT
Materiaal optiek
PMMA
Aanwijzen / bedienelementen
Weergave
schakelstatus 1 x LED, rood
functie 1 x LED, rood Knipperend licht
Elektrische aansluiting
Vereiste bescherming miniatuur-zekering volgens IEC60127-2 sheet 1; ≤ 2 A; snel
Toebehoren
Toebehoren (meegeleverd)
bevestigingsmoeren: 2 x
Opmerkingen
Opmerkingen
Aanbeveling: na een kortsluiting de sensor testen op juiste werking.
Verpakkingseenheid 1 stuk
Elektrische aansluiting
Aansluiting Connector: 1 x 1/2"
Diagrammen en curves

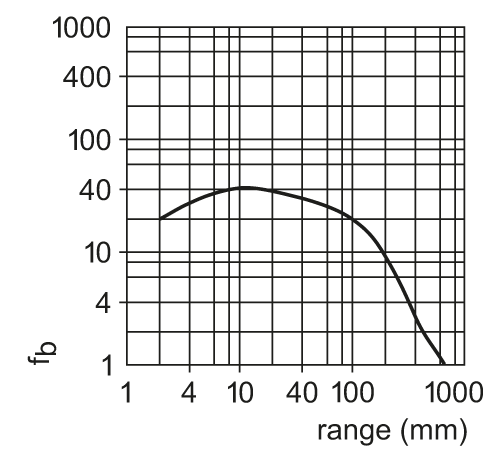

functiereserve karakteristiek
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische wijzigingen zijn voorbehouden zonder aankondiging! — NL-NL — OG0035-00 — 06.03.2003 —
