  3. OC5227

Artikel niet meer leverbaar - archief

OC5227

Taster fotocel

OCH-ASI/US-100

{{'OPTIONAL_INFO' | productAvailability | error}}

Helaas is het door u gewenste datablad in het Nederlands niet beschikbaar. Kiest u alstublieft een van de aangegeven talen of neemt u contact op met onze medewerkers. Heeft u nog vragen, dan kunt u ons per e-mail bereiken.

Met vriendelijke groet,
Uw ifm team

Download
Technische Details
Producteigenschappen
Lichtsoort rood licht
Behuizing rechthoekig
Afmetingen [mm] 49 x 15 x 42
Toepassingsgebied
Bijzondere eigenschappen Achtergrondonderdrukking
Functieprincipe Taster fotocel
Elektrische eigenschappen
Voedingsspanning [V] 26,5...31,6 DC
Stroomopname [mA] < 35
Beschermklasse II
Ompoolbeveiligd ja
Overspanningsbeveiliging ja
Lichtsoort rood licht
Golflengte [nm] 660
Uitgangen
Elektrische uitvoering AS-i
Uitgangsfunctie licht-/donkerschakelend; (parametreerbaar)
Schakelfrequentie DC [Hz] 1500
Bereik
Tastbereik [mm] 20...250
Bereik instelbaar ja
Max. lichtvlek diameter [mm] 12,5
Lichtvlekafmetingen gelden voor bij maximaal tastbereik
Achtergrondonderdrukking aanwezig ja
Omgevingsvariabelen
Omgevingstemperatuur [°C] -25...60
Beschermklasse IP 67
Toelatingen / testen
EMC
EN 60947-5-2
AS-i parameters
AS-i I/O configuratie [hex] 1
AS-i ID-code [hex] 1
Mechanische eigenschappen
Behuizing rechthoekig
Afmetingen [mm] 49 x 15 x 42
Materialen zinkdrukgiet
Materiaal optiek
PMMA
Aanwijzen / bedienelementen
Weergave
schakelstatus 1 x LED, geel
functie 1 x LED, geel Knipperend licht
Toebehoren
Toebehoren (meegeleverd)
schroevendraaier
Opmerkingen
Verpakkingseenheid 1 stuk
Elektrische aansluiting
Aansluiting Connector: 1 x M12
Diagrammen en curves

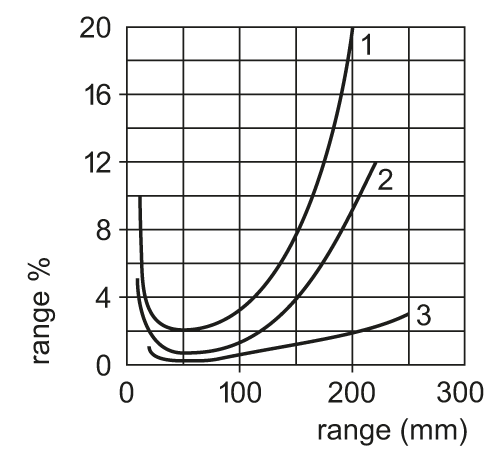

nauwkeurigheidskarakteristiek
x: afstand sensor / object [mm]
y: min. afstand object / achtergrond [mm]
1 = object zwart (6 % reflectie) , achtergrond (wit 90% reflectie)
2 = object grijs (18 % reflectie) , achtergrond (wit 90% reflectie)
3 = object wit (90 % reflectie) , achtergrond (wit 90% reflectie)
Opmerking : range % = instelbaar in % van het bereik
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische wijzigingen zijn voorbehouden zonder aankondiging! — NL-NL — OC5227-00 — 06.03.2003 —
