OBF502

Fiberoptiek-versterker

OBF-FAKG/T

{{'OPTIONAL_INFO' | productAvailability | error}}

Helaas is het door u gewenste datablad in het Nederlands niet beschikbaar. Kiest u alstublieft een van de aangegeven talen of neemt u contact op met onze medewerkers. Heeft u nog vragen, dan kunt u ons per e-mail bereiken.

Met vriendelijke groet,
Uw ifm team

  • Eenvoudige instelling van de gevoeligheid en pulsverlenging met een druk op de knop
  • LED-indicatie voor controle op de werking, schakeltoestand en functie
  • Voor het gebruik als fotocel of zender-ontvangersysteem
  • Hoge schakelfrequentie voor snelle processen
  • Werking met voordelige lichtgeleiders van acryl
  • ce
  • eac
  • cul
Download
Technische Details
Producteigenschappen
Lichtsoort rood licht
Behuizing rechthoekig
Afmetingen [mm] 36 x 15 x 60
Toepassingsgebied
Bijzondere eigenschappen Functiecontrole-uitgang
Elektrische eigenschappen
Voedingsspanning [V] 10...30 DC
Stroomopname [mA] < 50
Beschermklasse III
Ompoolbeveiligd ja
Lichtsoort rood licht
Golflengte [nm] 630
Uitgangen
Elektrische uitvoering PNP/NPN; (automatische detectie PNP/NPN)
Uitgangsfunctie licht-/donkerschakelend; (programmeerbaar)
Max. spanningsval schakeluitgang DC [V] 2,5
Functiecontrole-uitgang ja
Max. spanningsval functiecontrole uitgang [V] 2,5
Stroombelasting functiecontrole uitgang [mA] 10
Continue stroombelasting van schakeluitgang DC [mA] 100
Schakelfrequentie DC [Hz] 3000
Kortsluitbeveiliging ja
Uitvoering kortsluitbeveiliging pulserend
Beschermd tegen overbelasting ja
Tijdfunctie [s] 0,001...0,09
Bereik
Bereik [m] 0...2; (Gescheiden zender/ontvanger systeem)
Tastbereik [mm] 0...100; (Taster fotocel)
Bereik instelbaar ja
Omgevingsvariabelen
Omgevingstemperatuur [°C] -25...60
Beschermklasse IP 65
Toelatingen / testen
EMC
EN 60947-5-2
MTTF [jaren] 806
Mechanische eigenschappen
Gewicht [g] 153,5
Behuizing rechthoekig
Afmetingen [mm] 36 x 15 x 60
Materialen PPE gemodificeerd
Uitlijning optiek zijdelingse optiek
Aanwijzen / bedienelementen
Weergave
schakelstatus 1 x LED, geel
in bedrijf 1 x LED, groen
niet gedefinieerd bereik 1 x LED, rood
Bedrijfsreserve 4 x LED, groen
Opmerkingen
Opmerkingen
Lichtschakelend komt overeen bij zender-/ontvangeroptieken met de uitgangsfunctie "verbreekcontact"
komt overeen bij tasteroptieken met de uitgangsfunctie "maakcontact"
Donkerschakelend komt overeen bij zender-/ontvangeroptieken met de uitgangsfunctie "maakcontact"
komt overeen bij tasteroptieken met de uitgangsfunctie "verbreekcontact"
bedrijfsspanning "supply class 2" volgens cULus
Verpakkingseenheid 1 stuk
Elektrische aansluiting
Aansluiting Kabel: 2 m, PVC; 4 x 0,34 mm²
Diagrammen en curves

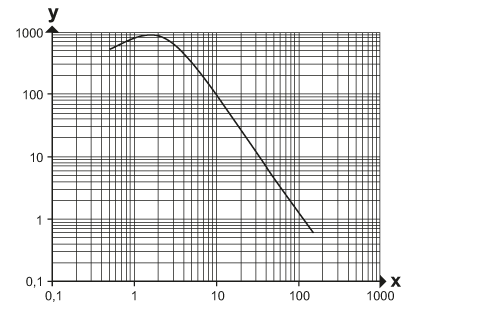

functiereserve karakteristiek
x: Abstand [mm]
y: Funktionsreservefaktor
