OA5104

Reflector fotocel

OAR-FCKG

{{'OPTIONAL_INFO' | productAvailability | error}}

Helaas is het door u gewenste datablad in het Nederlands niet beschikbaar. Kiest u alstublieft een van de aangegeven talen of neemt u contact op met onze medewerkers. Heeft u nog vragen, dan kunt u ons per e-mail bereiken.

Met vriendelijke groet,
Uw ifm team

  • Zeer groot bereik
  • Intuïtieve instelling van de gevoeligheid en duur van de schakelvertraging
  • Programmeerbare licht-/donkerschakeling
  • Met functiecontrole-uitgang voor de signalering van vervuiling of verschuiving van de instelling
  • LED-indicatie voor controle op de werking, schakeltoestand en functie
  • ce
  • eac
  • cul
Download
Technische Details
Producteigenschappen
Lichtsoort infrarood licht
Behuizing rechthoekig
Afmetingen [mm] 90 x 30 x 70
Toepassingsgebied
Bijzondere eigenschappen Functiecontrole-uitgang
Functieprincipe Reflector fotocel
Elektrische eigenschappen
Voedingsspanning [V] 10...36 DC
Stroomopname [mA] < 50
Beschermklasse II
Ompoolbeveiligd ja
Lichtsoort infrarood licht
Golflengte [nm] 880
Uitgangen
Elektrische uitvoering PNP/NPN
Uitgangsfunctie licht-/donkerschakelend; (programmeerbaar)
Functiecontrole-uitgang ja
Stroombelasting functiecontrole uitgang [mA] 10
Continue stroombelasting van schakeluitgang DC [mA] 250
Stroombelasting in dual output mode [mA] 100
Schakelfrequentie DC [Hz] 300
Kortsluitbeveiliging ja
Uitvoering kortsluitbeveiliging pulserend
Beschermd tegen overbelasting ja
Bereik
Bereik op prisma reflector [m] 0,25...10; (Prisma reflector Ø 80 E20005)
Bereik instelbaar ja
Max. lichtvlek diameter [mm] 350
Lichtvlekafmetingen gelden voor bij maximale reikwijdte
Omgevingsvariabelen
Omgevingstemperatuur [°C] -25...60
Beschermklasse IP 65
Toelatingen / testen
EMC
EN 60947-5-2
EN 55011 klasse B
MTTF [jaren] 402
Mechanische eigenschappen
Gewicht [g] 284,5
Behuizing rechthoekig
Afmetingen [mm] 90 x 30 x 70
Materialen PPO gemodificeerd
Materiaal optiek
PMMA
Uitlijning optiek zijdelingse optiek
Aanwijzen / bedienelementen
Weergave
schakelstatus 1 x LED, geel
in bedrijf 1 x LED, groen
functie 1 x LED, rood
Toebehoren
Toebehoren (meegeleverd)
Montagesteun: 1, E20514
schroevendraaier
Opmerkingen
Verpakkingseenheid 1 stuk
Elektrische aansluiting
Aansluiting Aansluitklemmen: ...1,5 mm²; Kabelmantel: Ø 4,5...10 mm; Wartel: M16 X 1,5
Diagrammen en curves

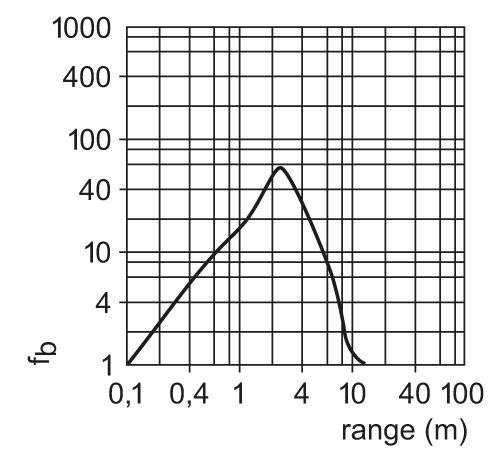

functiereserve karakteristiek
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische wijzigingen zijn voorbehouden zonder aankondiging! — NL-NL — OA5104-00 — 06.03.2003 —
