OA0108

Taster fotocel

OAT-FKOA

{{'OPTIONAL_INFO' | productAvailability | error}}

Helaas is het door u gewenste datablad in het Nederlands niet beschikbaar. Kiest u alstublieft een van de aangegeven talen of neemt u contact op met onze medewerkers. Heeft u nog vragen, dan kunt u ons per e-mail bereiken.

Met vriendelijke groet,
Uw ifm team

  • Zeer groot tastbereik
  • Intuïtieve instelling van de gevoeligheid en duur van de schakelvertraging
  • Programmeerbare licht-/donkerschakeling
  • Met functiecontrole-uitgang voor de signalering van vervuiling of verschuiving van de instelling
  • LED-indicatie voor controle op de werking, schakeltoestand en functie
  • ccc
  • ce
  • eac
  • cul
Download
Technische Details
Producteigenschappen
Lichtsoort infrarood licht
Behuizing rechthoekig
Afmetingen [mm] 90 x 30 x 70
Toepassingsgebied
Functieprincipe Taster fotocel
Elektrische eigenschappen
Frequentie AC [Hz] 47...63
Voedingsspanning [V] 20...250 AC/DC
Max. opgenomen vermogen [VA] 2
Beschermklasse II
Ompoolbeveiligd nee
Lichtsoort infrarood licht
Golflengte [nm] 880
Uitgangen
Elektrische uitvoering Relais
Uitgangsfunctie licht-/donkerschakelend; (programmeerbaar)
Contactbelasting 250 V AC / 3 A / 360 VA, 125 V DC / 3 A / 30 W
Schakelfrequentie AC [Hz] 10
Schakelfrequentie DC [Hz] 10
Kortsluitvast nee
Beschermd tegen overbelasting nee
Bereik
Tastbereik [mm] 5...1500; (wit papier 200 x 200 mm)
Bereik instelbaar ja
Max. lichtvlek diameter [mm] 370
Lichtvlekafmetingen gelden voor bij maximaal tastbereik
Omgevingsvariabelen
Omgevingstemperatuur [°C] -25...60
Beschermklasse IP 65
Toelatingen / testen
EMC
EN 60947-5-2
MTTF [jaren] 288
Mechanische eigenschappen
Gewicht [g] 304,5
Behuizing rechthoekig
Afmetingen [mm] 90 x 30 x 70
Materialen PPO gemodificeerd
Materiaal optiek
PMMA
Uitlijning optiek zijdelingse optiek
Aanwijzen / bedienelementen
Weergave
schakelstatus 1 x LED, geel
in bedrijf 1 x LED, groen
functie 1 x LED, rood
Elektrische aansluiting
Vereiste bescherming miniatuur-zekering volgens IEC60127-2 sheet 1; ≤ 5 A; snel
Toebehoren
Toebehoren (meegeleverd)
Montagesteun: 1 x, E20514
schroevendraaier
Opmerkingen
Opmerkingen
Aanbeveling: na een kortsluiting de sensor testen op juiste werking.
Verpakkingseenheid 1 stuk
Elektrische aansluiting
Aansluiting Aansluitklemmen: ...1,5 mm²; Kabelmantel: Ø 4,5...10 mm; Wartel: M16 X 1,5
Diagrammen en curves

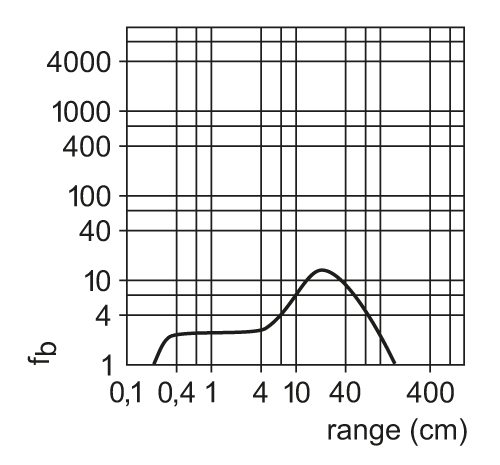

functiereserve karakteristiek
