O8S201

Fotocel zender

O8S-OOKG/0,30M/AS/3P

{{'OPTIONAL_INFO' | productAvailability | error}}

Helaas is het door u gewenste datablad in het Nederlands niet beschikbaar. Kiest u alstublieft een van de aangegeven talen of neemt u contact op met onze medewerkers. Heeft u nog vragen, dan kunt u ons per e-mail bereiken.

Met vriendelijke groet,
Uw ifm team

  • Bijzonder kleine bouwvorm voor het gebruik bij krappe inbouwsituaties
  • Voor de betrouwbare positieherkenning in de toevoer- en handlingtechniek
  • Kleine lichtvlek en slanke lichtkegel voor de detectie van kleine objecten
  • Meteen gereed voor gebruik dankzij vaste instelling
  • Eenvoudige uitlijning door zichtbaar rood licht
  • ce
  • eac
Download
Technische Details
Producteigenschappen
Lichtsoort rood licht
Behuizing rechthoekig
Afmetingen [mm] 28,1 x 8,1 x 14,4
Toepassingsgebied
Functieprincipe Gescheiden zender/ontvanger systeem
Elektrische eigenschappen
Voedingsspanning [V] 10...30 DC
Stroomopname [mA] 12; ((24 V))
Beschermklasse III
Ompoolbeveiligd ja
Lichtsoort rood licht
Golflengte [nm] 633
Bereik
Zender / ontvanger zender
Bereik [m] < 3
Max. lichtvlek diameter [mm] 200
Lichtvlekafmetingen gelden voor bij maximaal tastbereik
Omgevingsvariabelen
Omgevingstemperatuur [°C] -25...60
Beschermklasse IP 65; IP 67
Toelatingen / testen
EMC
EN 60947-5-2
MTTF [jaren] 2942
Mechanische eigenschappen
Gewicht [g] 20,9
Behuizing rechthoekig
Afmetingen [mm] 28,1 x 8,1 x 14,4
Materialen behuizing: ABS; 1.4404 (roestvast staal / 316L)
Materiaal optiek
PMMA
Uitlijning optiek zijdelingse optiek
Aanwijzen / bedienelementen
Weergave
schakelstatus 1 x LED, geel
in bedrijf 1 x LED, groen
Opmerkingen
Verpakkingseenheid 1 stuk
Elektrische aansluiting
Aansluiting Kabel: 0,3 m, PVC, zwart, Ø 2,9 mm; 2 x 0,08 mm²
Aansluiting Connector: 1 x M8

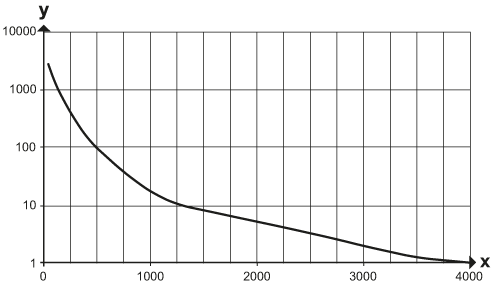

Diagrammen en curves
functiereserve karakteristiek
x: afstand [mm]
y: bedrijfsreservefactor
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische wijzigingen zijn voorbehouden zonder aankondiging! — NL-NL — O8S201-00 — 28.02.2017 —
