Taster fotocel
O6T309
O6T-FPKG/AS/4P
Taster fotocel
O6T309
O6T-FPKG/AS/4P
- Robuuste RVS-behuizing voor gebruik in de levensmiddelenindustrie
- Resistent tegen hogedrukreiniging met agressieve reinigingsmiddelen
- Hoge beschermklasse voor de eisen in ruwe industriële omgevingen
- Intuïtieve instelling van tastbereik en uitgangsfunctie
- Tastafstand is onafhankelijk van kleur van object
{{ifmVariantName}}
| Producteigenschappen | |||||||
|---|---|---|---|---|---|---|---|
| Lichtsoort | rood licht | ||||||
| Behuizing | rechthoekig | ||||||
| Toepassingsgebied | |||||||
| Functieprincipe | Taster fotocel | ||||||
| Elektrische eigenschappen | |||||||
| Voedingsspanning [V] | 10...30 DC | ||||||
| Stroomopname [mA] | 16; ((24 V)) | ||||||
| Beschermklasse | III | ||||||
| Ompoolbeveiligd | ja | ||||||
| Lichtsoort | rood licht | ||||||
| Golflengte [nm] | 633 | ||||||
| Uitgangen | |||||||
| Elektrische uitvoering | PNP | ||||||
| Uitgangsfunctie | licht-/donkerschakelend; (omschakelbaar) | ||||||
| Max. spanningsval schakeluitgang DC [V] | 2,5 | ||||||
| Continue stroombelasting van schakeluitgang DC [mA] | 100 | ||||||
| Schakelfrequentie DC [Hz] | 1000 | ||||||
| Kortsluitbeveiliging | ja | ||||||
| Uitvoering kortsluitbeveiliging | pulserend | ||||||
| Bereik | |||||||
| Tastbereik [mm] | 5...500; (wit papier 200 x 200 mm 90 % reflectie) | ||||||
| Bereik instelbaar | ja | ||||||
| Max. lichtvlek diameter [mm] | 15 | ||||||
| Lichtvlekafmetingen gelden voor | bij maximaal tastbereik | ||||||
| Meetbereik eindwaarde [mm] | 100...500 | ||||||
| Interfaces | |||||||
| Communicatie interface | IO-Link | ||||||
| Type overdracht | COM2 (38,4 kBaud) | ||||||
| IO-Link revisie | 1.1 | ||||||
| SDCI-Norm | IEC 61131-9 | ||||||
| Profiel | Smart Sensor: Device Identification; Binary Data Channel | ||||||
| SIO-Mode | ja | ||||||
| Vereiste masterportklasse | A | ||||||
| Min. procescyclustijd [ms] | 2,5 | ||||||
| IO-Link procesdata (cyclisch) |
|
||||||
| IO-Link functionaliteiten (acyclisch) | applicatie specifieke markering; bedrijfsurenteller; schakelcyclusteller | ||||||
| Ondersteunende DeviceIDs |
|
||||||
| Omgevingsvariabelen | |||||||
| Omgevingstemperatuur [°C] | -25...80 | ||||||
| Beschermklasse | IP 65; IP 67; IP 68; IP 69K | ||||||
| Toelatingen / testen | |||||||
| EMC |
|
||||||
| MTTF [jaren] | 681 | ||||||
| UL-goedkeuring |
|
||||||
| Mechanische eigenschappen | |||||||
| Gewicht [g] | 34,4 | ||||||
| Behuizing | rechthoekig | ||||||
| Afmetingen [mm] | 41,3 x 13 x 21 | ||||||
| Materialen | behuizing: 1.4404 (roestvast staal / 316L); kunststof: PPSU; Afdichting: EPDM | ||||||
| Materiaal optiek |
|
||||||
| Uitlijning optiek | zijdelingse optiek | ||||||
| Aandraaimoment [Nm] | 1; (bevestigingsschroeven) | ||||||
| Aanwijzen / bedienelementen | |||||||
| Weergave |
|
||||||
| Opmerkingen | |||||||
| Opmerkingen |
|
||||||
| Verpakkingseenheid | 1 stuk | ||||||
| Elektrische aansluiting | |||||||
| Aansluiting | Connector: 1 x M8; codering: A | ||||||
| Diagrammen en curves | |||||||

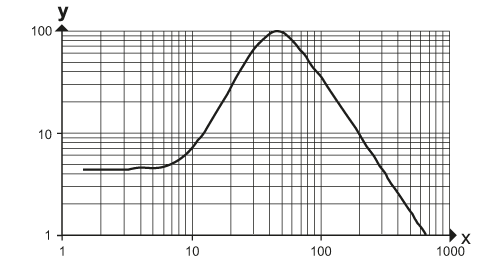

| functiereserve karakteristiek |
|
||||||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische wijzigingen zijn voorbehouden zonder aankondiging! — NL-NL — O6T309-00 — 21.02.2023 —
|
|||||||
O6T309 –
O6T-FPKG/AS/4P
- 1:
- contactschakeluitgang
- 2:
- potentiometer gevoeligheid
Elektrische aansluiting
Connector: 1 x M8; codering: A
Aansluiting
- 4
- OUT / IO-Link
