O6P701

Reflector fotocel

O6PLFPKG/0,30m/US

{{'OPTIONAL_INFO' | productAvailability | error}}

Helaas is het door u gewenste datablad in het Nederlands niet beschikbaar. Kiest u alstublieft een van de aangegeven talen of neemt u contact op met onze medewerkers. Heeft u nog vragen, dan kunt u ons per e-mail bereiken.

Met vriendelijke groet,
Uw ifm team

  • ce
  • cul
  • iolink
Download
Technische Details
Producteigenschappen
Lichtsoort rood licht
Laserklasse 1
Behuizing rechthoekig
Afmetingen [mm] 35,4 x 13 x 21
Toepassingsgebied
Functieprincipe Reflector fotocel
Elektrische eigenschappen
Voedingsspanning [V] 10...30 DC
Stroomopname [mA] 15; (24 V)
Beschermklasse III
Ompoolbeveiligd ja
Lichtsoort rood licht
Golflengte [nm] 650
Uitgangen
Elektrische uitvoering PNP
Uitgangsfunctie licht-/donkerschakelend; (omschakelbaar)
Max. spanningsval schakeluitgang DC [V] 2,5
Continue stroombelasting van schakeluitgang DC [mA] 100
Schakelfrequentie DC [Hz] 1000
Uitvoering kortsluitbeveiliging pulserend
Bereik
Bereik [m] 0,075...8; (gebaseerd op een prisma reflector 50x 50 mm (E20722))
Max. lichtvlek diameter [mm] 17
Lichtvlekafmetingen gelden voor bij maximale reikwijdte
Interfaces
Communicatie interface IO-Link
Type overdracht COM2 (38,4 kBaud)
IO-Link revisie 1.1
SDCI-Norm IEC 61131-9
IO-Link-apparaat ID 525d / 00020D h
Profiel Smart Sensor: Device Identification; Device Diagnosis; Teach Channel; Binary Data Channel
SIO-Mode ja
Vereiste masterportklasse A
Omgevingsvariabelen
Omgevingstemperatuur [°C] -10...60
Beschermklasse IP 65; IP 67
Toelatingen / testen
EMC
EN 60947-5-2
Laserklasse 1
Verwijzing laserklasse
Pas op!: laserlicht
laserklasse: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Volgens 21 CFR Part 1040 met uitzondering bij afwijkingen in overeenstemming met de Laser Notice nr. 50, juni 2007.
MTTF [jaren] 636
Mechanische eigenschappen
Gewicht [g] 34,5
Behuizing rechthoekig
Afmetingen [mm] 35,4 x 13 x 21
Materialen behuizing: ABS; PPSU; Afdichting: EPDM
Materiaal optiek
PMMA
Uitlijning optiek zijdelingse optiek
Aandraaimoment [Nm] 0,5; (bevestigingsschroeven)
Aanwijzen / bedienelementen
Weergave
schakelstatus 1 x LED, geel
in bedrijf 1 x LED, groen
Opmerkingen
Opmerkingen
bedrijfsspanning "supply class 2" volgens cULus
Verpakkingseenheid 1 stuk
Elektrische aansluiting
Aansluiting Kabel: 0,3 m, PUR, zwart, Ø 3,7 mm; 3 x 0,25 mm²
Aansluiting Connector: 1 x M12

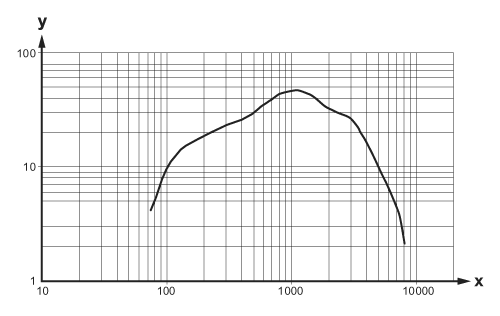

Diagrammen en curves

x: Abstand [mm]
y: Funktionsreservefaktor
