tasterfotocel met achtergrondonderdrukking

O6H309

O6H-FPKG/AS/4P

tasterfotocel met achtergrondonderdrukking

O6H309

O6H-FPKG/AS/4P

  • Robuuste RVS-behuizing voor gebruik in de levensmiddelenindustrie
  • Resistent tegen hogedrukreiniging met agressieve reinigingsmiddelen
  • Hoge beschermklasse voor de eisen in ruwe industriële omgevingen
  • Bijzonder storingsbestendige achtergrondonderdrukking zelfs bij sterk reflecterende achtergronden
  • Intuïtieve instelling van tastbereik en uitgangsfunctie
  • ce
  • ukca
  • cul
  • iolink
Producteigenschappen
Lichtsoort rood licht
Behuizing rechthoekig
Toepassingsgebied
Bijzondere eigenschappen Achtergrondonderdrukking
Functieprincipe Taster fotocel
Elektrische eigenschappen
Voedingsspanning [V] 10...30 DC
Stroomopname [mA] 22; ((24 V))
Beschermklasse III
Ompoolbeveiligd ja
Lichtsoort rood licht
Golflengte [nm] 633
Uitgangen
Elektrische uitvoering PNP
Uitgangsfunctie licht-/donkerschakelend; (omschakelbaar)
Max. spanningsval schakeluitgang DC [V] 2,5
Continue stroombelasting van schakeluitgang DC [mA] 100
Schakelfrequentie DC [Hz] 1000
Kortsluitbeveiliging ja
Uitvoering kortsluitbeveiliging pulserend
Bereik
Tastbereik [mm] 2...200; (wit papier 200 x 200 mm)
Bereik object wit (90 % reflectie) [mm] 2...200
Bereik object grijs (18 % reflectie) [mm] 4...200
Bereik object zwart (6 % reflectie) [mm] 8...200
Bereik instelbaar ja
Max. lichtvlek diameter [mm] 8
Lichtvlekafmetingen gelden voor bij maximaal tastbereik
Achtergrondonderdrukking aanwezig ja
Interfaces
Communicatie interface IO-Link
Type overdracht COM2 (38,4 kBaud)
IO-Link revisie 1.1
SDCI-Norm IEC 61131-9
Profiel Smart Sensor: Device Identification; Binary Data Channel
SIO-Mode ja
Vereiste masterportklasse A
Min. procescyclustijd [ms] 2,5
IO-Link procesdata (cyclisch)
functie bit lengte
proceswaarden 8
binaire schakelinformatie 1
IO-Link functionaliteiten (acyclisch) applicatie specifieke markering; bedrijfsurenteller; schakelcyclusteller
Ondersteunende DeviceIDs
Bedrijfsaard DeviceID
default 424
Omgevingsvariabelen
Omgevingstemperatuur [°C] -25...80
Beschermklasse IP 65; IP 67; IP 68; IP 69K
Toelatingen / testen
EMC
EN 60947-5-2
MTTF [jaren] 534
UL-goedkeuring
UL Certificeringsnummer E010
Mechanische eigenschappen
Gewicht [g] 34,4
Behuizing rechthoekig

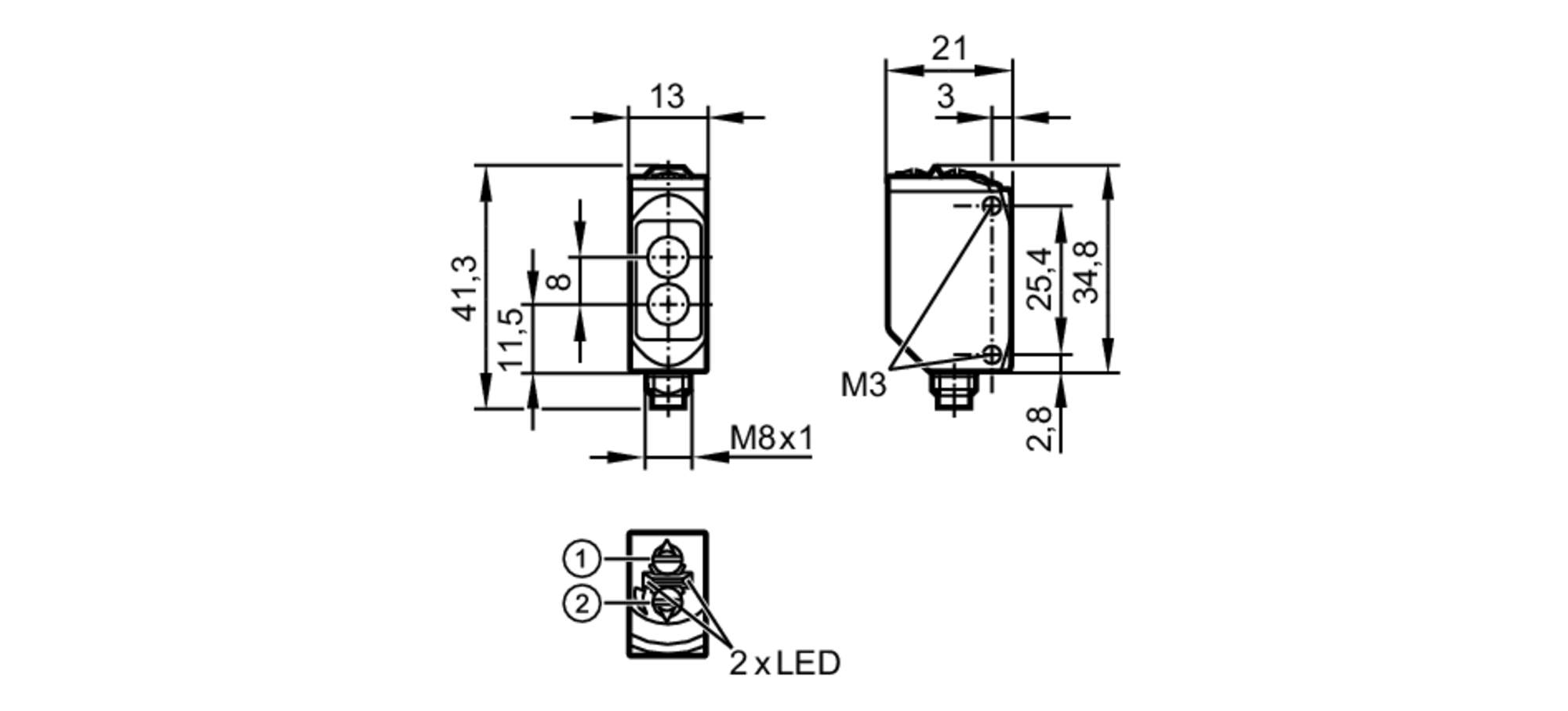

Afmetingen [mm] 41,3 x 13 x 21
Materialen behuizing: 1.4404 (roestvast staal / 316L); kunststof: PPSU; Afdichting: EPDM
Materiaal optiek
PMMA
Uitlijning optiek zijdelingse optiek
Aandraaimoment [Nm] 1; (bevestigingsschroeven)
Aanwijzen / bedienelementen
Weergave
schakelstatus 1 x LED, geel
in bedrijf 1 x LED, groen
Opmerkingen
Opmerkingen
bedrijfsspanning "supply class 2" volgens cULus
Verpakkingseenheid 1 stuk
Elektrische aansluiting
Aansluiting Connector: 1 x M8; codering: A
Diagrammen en curves

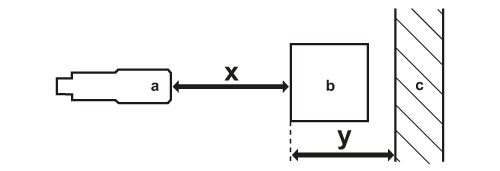

a: sensor
b: object
c: achtergrond
x: afstand sensor / object [mm]
y: min. afstand object / achtergrond [mm]
nauwkeurigheidskarakteristiek
x: afstand sensor / object [mm]
y: min. afstand object / achtergrond [mm]
1 = object zwart (6 % reflectie) , achtergrond wit (90 % remission)
2 = object grijs (18 % reflectie) , achtergrond wit (90 % remission)
3 = object wit (90 % reflectie) , achtergrond wit (90 % remission)
