Optische afstandssensor

O5D150

O5DLCPKG/US

Optische afstandssensor

O5D150

O5DLCPKG/US

  • Zeer groot bereik door lichtlooptijdsmeting
  • Betrouwbare achtergrondonderdrukking en kleuronafhankelijke detectie
  • Met display en druktoetsen voor de nauwkeurige schakelpuntinstelling
  • Laserbeschermingsklasse 1 voor de eisen in de automobielindustrie
  • Betrouwbare detectie van glanzende oppervlakken
  • Gebruikersvriendelijke communicatie via IO-Link
  • ce
  • ukca
  • cul
  • iolink
Producteigenschappen
Lichtsoort rood licht
Laserklasse 1
Behuizing rechthoekig
Toepassingsgebied
Bijzondere eigenschappen Achtergrondonderdrukking
Elektrische eigenschappen
Voedingsspanning [V] 10...30 DC; ("supply class 2" volgens cULus)
Stroomopname [mA] 75; (24 V)
Beschermklasse III
Ompoolbeveiligd ja
Lichtsoort rood licht
Golflengte [nm] 650
Typ. levensduur [h] 50000
In- / uitgangen
Aantal in- en uitgangen Aantal digitale uitgangen: 2
Uitgangen
Totaal aantal uitgangen 2
Elektrische uitvoering PNP
Aantal digitale uitgangen 2
Uitgangsfunctie maakcontact / verbreekcontact; (antivalent)
Stroombelasting per uitgang [mA] 100
Schakelfrequentie DC [Hz] 11
Kortsluitbeveiliging ja
Uitvoering kortsluitbeveiliging pulserend
Beschermd tegen overbelasting ja
Bereik
Max. lichtvlek diameter [mm] 5
Lichtvlekafmetingen gelden voor 2 m
Meetbereik hysterese [%] < 4
Opmerking voor meetbereik hysterese
zwart 6 % remission
Achtergrondonderdrukking aanwezig ja
Achtergrondonderdrukking [m] < 20
Meet- / instelbereik
Meetbereik [m] 0,03...2
Meetfrequentie [Hz] 33
Interfaces
Communicatie interface IO-Link
Type overdracht COM2 (38,4 kBaud)
IO-Link revisie 1.1
SDCI-Norm IEC 61131-9
Profiel Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis
SIO-Mode ja
Proceswaarden analoog 1
Proceswaarden binair 1
Min. procescyclustijd [ms] 6,6
Ondersteunende DeviceIDs
Bedrijfsaard DeviceID
default 372
Omgevingsvariabelen
Omgevingstemperatuur [°C] -25...60
Opmerking voor de omgevingstemperatuur
bij ta < -10 °C is een opwarmtijd noodzakelijk, de laser is daarbij uitgeschakeld
Beschermklasse IP 65; IP 67
Max. resistentie tegen extern licht [klx] 10; (op het object)
Toelatingen / testen
EMC
EN 60947-5-2
Laserklasse 1
Verwijzing laserklasse
Pas op!: laserlicht
laserklasse: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Volgens 21 CFR Part 1040 met uitzondering bij afwijkingen in overeenstemming met de Laser Notice nr. 50, juni 2007.
MTTF [jaren] 151
Mechanische eigenschappen
Gewicht [g] 61
Behuizing rechthoekig
Afmetingen [mm] 56 x 18,2 x 46,8
Materialen behuizing: PA (polyamide); voorzijde: roestvast staal; bedieningsinterface: TPU; Lens: PMMA
Uitlijning optiek zijdelingse optiek
Aanwijzen / bedienelementen
Weergave
schakelstatus LED, geel schakeluitgang PIN 4
in bedrijf LED, groen
Weergave alfanumeriek display, 3-digit
Display eenheid cm
Opmerkingen
Verpakkingseenheid 1 stuk
Elektrische aansluiting
Aansluiting Connector: 1 x M12; codering: A
Diagrammen en curves

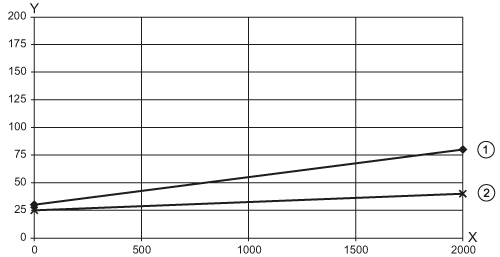

hysteresekurve
x: afstand [mm]
y: Hysterese [mm]
1 = achtergrond zwart 6 % remission
2 = achtergrond wit 90 % reflectie
Aanvullende informatie
Nauwkeurigheid
Nauwkeurigheid
afstand zwart (6 % reflectie) wit (90 % reflectie)
0 mm ± 25 mm ± 25 mm
500 mm ± 25 mm ± 25 mm
1000 mm ± 25 mm ± 25 mm
1500 mm ± 40 mm ± 30 mm
2000 mm ± 50 mm ± 30 mm
Vreemd licht op het object < 10 klx
