Inductieve sensor

IIK3022-BPKG/K1/V4A/US-104

IIS283

{{'OPTIONAL_INFO' | productAvailability | error}}

Helaas is het door u gewenste datablad in het Nederlands niet beschikbaar. Kiest u alstublieft een van de aangegeven talen of neemt u contact op met onze medewerkers. Heeft u nog vragen, dan kunt u ons per e-mail bereiken.

Met vriendelijke groet,
Uw ifm team

  • Geschikt voor industriële, mobiele, koel- en smeermiddeltoepassingen
  • Hoge beschermklasse voor de eisen in ruwe industriële omgevingen
  • Correctiefactor 1: Gelijke schakelafstand op alle metalen
  • Zeer hoge schakelfrequentie
  • Trillings- en schokvast
  • ce
  • eac
  • cul
  • ec19352004
Download
Technische Details
Toepassingsgebied
Magneetveldvast ja
Max. elektromagnetisch veld ongevoeligheid [mT] 300
Elektrische eigenschappen
Voedingsspanning [V] 10...30 DC
Stroomopname [mA] < 20
Beschermklasse III
Ompoolbeveiligd ja
Uitgangen
Elektrische uitvoering PNP
Uitgangsfunctie maakcontact
Max. spanningsval schakeluitgang DC [V] 2,5
Continue stroombelasting van schakeluitgang DC [mA] 100
Schakelfrequentie DC [Hz] 2000
Kortsluitbeveiliging ja
Beschermd tegen overbelasting ja
Bereik
Schakelafstand [mm] 22
Reële schakelafstand (Sr) [mm] 22 ± 10 %
Werkafstand [mm] 0...17,82
Verhoogde schakelafstand ja
Nauwkeurigheid / afwijkingen
Correctiefactor staal: 1 / roestvast staal: 1 / messing: 1 / aluminium: 1 / koper: 1
Hysterese [% van Sr] 3...15
Schakelpuntdrift [% van Sr] -10...10
Correctiefactor K = 1 ja
Omgevingsvariabelen
Omgevingstemperatuur [°C] -40...85
Beschermklasse IP 65; IP 66; IP 67; IP 68; IP 69K
Toelatingen / testen
EMC
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF bewerkt 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF kabelgerelateerd 10 V
EN 55011 klasse B
Trillingsbestendigheid
EN 60068-2-6 Fc 20 g (10...3000 Hz) / 50 frequentiecycli, 1 octaaf/minuut, in 3 assen
Schokbestendigheid
EN 60068-2-27 Ea 100 g 11 ms halve sinus; 3 schokken in iedere richting van de 3 ascoördinaten
Duurschokbestendigheid
EN 60068-2-27 40 g 6 ms; 4000 schokken in ieder rechting van de 3 as coördiaten
Snelle temperatuurwissel
EN 60068-2-14 Na TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 = < 10 s; 50 cycli
Zoutnevelsproeitest
EN 60068-2-52 Kb zwaarte niveau 5 (4 cycli)
MTTF [jaren] 475
UL-goedkeuring
Ta -25...70 °C
Enclosure type Type 1
voedingsspanning Limited Voltage/Current
UL Certificeringsnummer A005
File nummer UL E174191
Mechanische eigenschappen
Gewicht [g] 77
Behuizing cilindrisch schroefdraad
Inbouwwijze niet-bondig in te bouwen
Afmetingen [mm] M30 x 1,5 / L = 60
Schroefdraadtype M30 x 1,5
Materialen 1.4404 (roestvast staal / 316L); actief vlak: LCP wit; LED-venster: PEI; bevestigingsmoeren: 1.4404 (roestvast staal / 316L)
Aanwijzen / bedienelementen
Weergave
schakelstatus 4 x LED, geel
Toebehoren
Toebehoren (meegeleverd)
bevestigingsmoeren: 2
Opmerkingen
Verpakkingseenheid 1 stuk
Elektrische aansluiting - stekker
Aansluiting Connector: 1 x M12; Contactpinnen: verguld
Diagrammen en curves

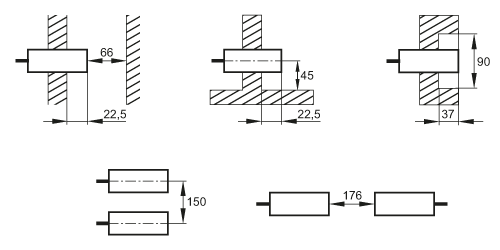

Montage
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische wijzigingen zijn voorbehouden zonder aankondiging! — NL-NL — IIS283-00 — 04.09.2017 —
