IIR200

Inductieve volledig metalen sensor

IIK3012BBPKG/AM/SC/US-104

{{'OPTIONAL_INFO' | productAvailability | error}}

Helaas is het door u gewenste datablad in het Nederlands niet beschikbaar. Kiest u alstublieft een van de aangegeven talen of neemt u contact op met onze medewerkers. Heeft u nog vragen, dan kunt u ons per e-mail bereiken.

Met vriendelijke groet,
Uw ifm team

  • Magneetveldtest voor gebruik in lastoepassingen
  • Bestand tegen lasspetters dankzij antihechtingscoating
  • Extreem robuust door actief oppervlak van metaal
  • Hoge schok- en trillingsbestendigheid
  • Groot temperatuurbereik
  • ce
  • eac
  • cul
Download
Technische Details
Producteigenschappen
Elektrische uitvoering PNP
Uitgangsfunctie maakcontact
Schakelafstand [mm] 12
Behuizing cilindrisch schroefdraad
Afmetingen [mm] M30 x 1,5 / L = 65
Toepassingsgebied
Bijzondere eigenschappen Vergulde contacten; Verhoogde schakelafstand; Volledig metalen behuizing; Magneetveldvast; anti-aangroei
Applicatie Toepasbaar in lasomgevingen
Drukbestendigheid [bar] 100
Verwijzing van drukbestendigheid
actief vlak
Magneetveldvast ja; (Impulsduur van de lasstroom: < 200 ms)
Elektrische eigenschappen
Voedingsspanning [V] 10...30 DC
Stroomopname [mA] < 20
Beschermklasse III
Ompoolbeveiligd ja
Uitgangen
Elektrische uitvoering PNP
Uitgangsfunctie maakcontact
Max. spanningsval schakeluitgang DC [V] 2,5
Continue stroombelasting van schakeluitgang DC [mA] 100
Schakelfrequentie DC [Hz] 2
Kortsluitbeveiliging ja
Uitvoering kortsluitbeveiliging pulserend
Beschermd tegen overbelasting ja
Bereik
Schakelafstand [mm] 12
Werkafstand [mm] 0...9,7
Verhoogde schakelafstand ja
Nauwkeurigheid / afwijkingen
Correctiefactor staal: 1 / roestvast staal: 0,7 / messing: 0,7 / aluminium: 0,5 / koper: 0,1
Hysterese [% van Sr] 1...20
Omgevingsvariabelen
Omgevingstemperatuur [°C] 0...85
Beschermklasse IP 67
Toelatingen / testen
EMC
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF bewerkt 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF kabelgerelateerd 10 V
EN 55011 emissie klasse B
Stootvastheid
1 J
MTTF [jaren] 1152
UL-goedkeuring
Ta -25...70 °C
Enclosure type Type 1
voedingsspanning Limited Voltage/Current
UL Certificeringsnummer A012
File nummer UL E174191
Mechanische eigenschappen
Gewicht [g] 146
Behuizing cilindrisch schroefdraad
Inbouwwijze bondig inbouwbaar
Afmetingen [mm] M30 x 1,5 / L = 65
Schroefdraadtype M30 x 1,5
Materialen behuizing: 1.4404 (roestvast staal / 316L) anti-aangroei; actief vlak: 1.4404 (roestvast staal / 316L) anti-aangroei; stekker: PEI; bevestigingsmoeren: 1.4404 (roestvast staal / 316L) anti-aangroei
Aandraaimoment [Nm] 60
Volledig metalen behuizing ja
Aanwijzen / bedienelementen
Weergave
schakelstatus 4 x 90° LED, geel
in bedrijf 1 x LED, groen
Toebehoren
Toebehoren (meegeleverd)
bevestigingsmoeren: 2
Opmerkingen
Verpakkingseenheid 1 stuk
Elektrische aansluiting - stekker
Connector: 1 x M12; Contactpinnen: verguld
Diagrammen en curves

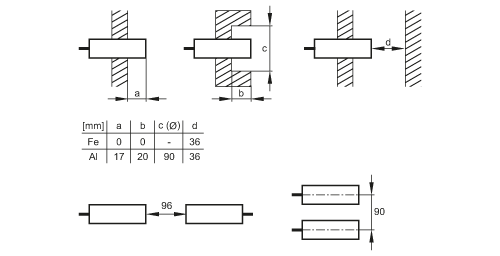

Montage
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische wijzigingen zijn voorbehouden zonder aankondiging! — NL-NL — IIR200-01 — 27.01.2020 —
