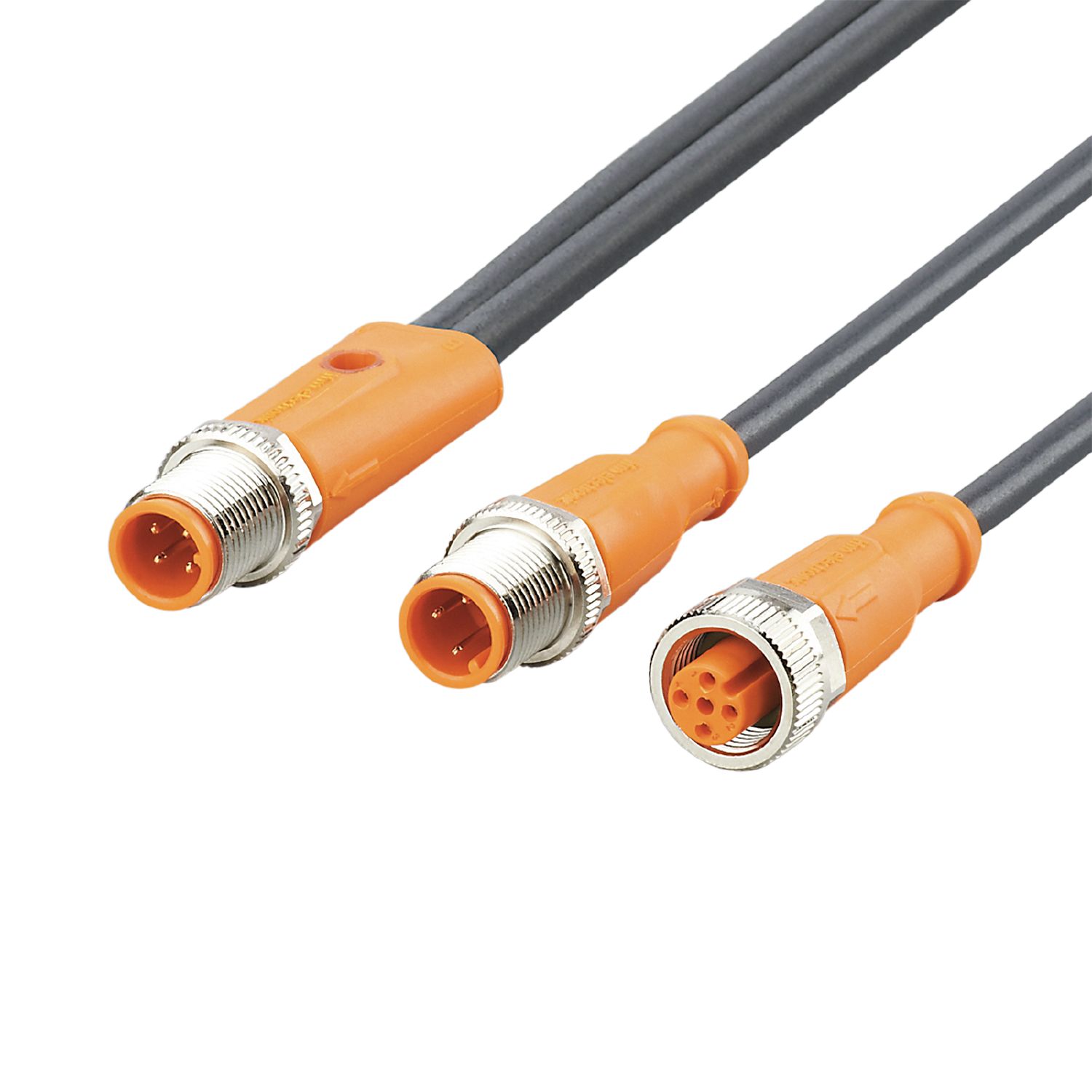

Y-verbindingskabel
EVC695
YDSGHDA0MSS0005HDASTGH030MSS
Y-verbindingskabel
EVC695
YDSGHDA0MSS0005HDASTGH030MSS
- Resistent tegen oliën en koelsmeermiddelen
- Duurzame, betrouwbare afdichting ook bij montage zonder gereedschap
- Hoge beschermklasse voor de eisen in ruwe industriële omgevingen
- Trillings- en schokvast dankzij wartelmoer met borging mechanisme
- Betrouwbare bescherming van de O-ring tegen beschadigingen door mechanische vaste aanslag
Let op, neem de technische beschrijving in acht onder "Downloads"
Toepassingsgebied
| Bijzondere eigenschappen | Siliconen vrij; Halogeen vrij; Vergulde contacten; Toepasbaar in kabelrupsen |
|---|---|
| Siliconenvrij | ja |
Elektrische eigenschappen
| Voedingsspanning [V] | < 24 DC |
|---|---|
| Beschermklasse | III |
| Stroombelasting gezamenlijk [A] | 4 |
Omgevingsvariabelen
| Omgevingstemperatuur [°C] | -25...90 |
|---|---|
| Beschermklasse | IP 65; IP 67; IP 68; IP 69K |
Mechanische eigenschappen
| Gewicht [g] | 354,4 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Materiaal gegoten onderdeel | TPU / TPU | ||||||||
| Materiaal overwerpmoer | messing, vernikkeld | ||||||||
| Materiaal afdichting | FKM | ||||||||
| Uitvoering connector | M12 | ||||||||
| Toepasbaar in kabelrupsen | ja | ||||||||
| Toepasbaar in kabelrupsen |
|
Opmerkingen
| N.B. | Let op, neem de technische beschrijving in acht onder "Downloads" |
|---|---|
| Verpakkingseenheid | 1 stuk |
Elektrische aansluiting - stekker C
| Connector: M12, recht; codering: A; Behuizing: TPU, oranje; Vergrendeling: Overwerpmoer, messing, vernikkeld; Contactpinnen: verguld; Aandraaimoment: 0,6...1,5 Nm; let op de maximale waarde van het contradeel! |
Diagrammen en curves
|
|
|
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische wijzigingen zijn voorbehouden zonder aankondiging! — NL-NL — EVC695-00 — 05.11.2020 —
EVC695 –
YDSGHDA0MSS0005HDASTGH030MSS
Elektrische aansluiting - stekker C
Connector: M12, recht; codering: A; Behuizing: TPU, oranje; Vergrendeling: Overwerpmoer, messing, vernikkeld; Contactpinnen: verguld; Aandraaimoment: 0,6...1,5 Nm; let op de maximale waarde van het contradeel!
Elektrische aansluiting
Aansluiting
Elektrische aansluiting - bus A
Connector: M12, recht; codering: A; Behuizing: TPU, oranje; Vergrendeling: Overwerpmoer, messing, vernikkeld; Afdichting: FKM; Contactpinnen: verguld; Aandraaimoment: 0,6...1,5 Nm; let op de maximale waarde van het contradeel!
Elektrische aansluiting - contrastekker A
Kabel: 5 m, PUR, Halogeen vrij, zwart, Ø 4,9 mm; 5 x 0,34 mm² (42 x Ø 0,1 mm )
Elektrische aansluiting - stekker B
Kabel: 5 m, PUR, Halogeen vrij, zwart, Ø 4,9 mm; 2 x 0,34 mm² (42 x Ø 0,1 mm )
Connector: M12, recht; codering: A; Behuizing: TPU, oranje; Vergrendeling: Overwerpmoer, messing, vernikkeld; Contactpinnen: verguld; Aandraaimoment: 0,6...1,5 Nm; let op de maximale waarde van het contradeel!
