E84036

Geschakelde voeding 24 V DC

PSU-3AC/24VDC-40A

{{'OPTIONAL_INFO' | productAvailability | error}}

Helaas is het door u gewenste datablad in het Nederlands niet beschikbaar. Kiest u alstublieft een van de aangegeven talen of neemt u contact op met onze medewerkers. Heeft u nog vragen, dan kunt u ons per e-mail bereiken.

Met vriendelijke groet,
Uw ifm team

  • Voor de geregelde voeding van besturingen, sensoren, actuatoren en industriële elektronica
  • Gering vermogensverlies door hoog rendement
  • Lange overbruggingstijd van de lichtnetuitval
  • Uitschakeling van het apparaat door een signaalgever mogelijk
  • Hoge vermogensreserves
  • ce
  • cul
  • cruus
Datablad in PDF Formaat

Technische Details
Elektrische eigenschappen
Frequentie AC [Hz] 47...64
Voedingsspanningstolerantie [%] 15...20
Nominale spanning AC [V] < 400
Voedingsspanningen AC [V] 380...480
Uitgangsspanning DC [V] 24...28
Beschermklasse I; (IEC 61140)
Overspanningsbeveiliging ja; (< 32 DC)
Uitgangsspanning [V] instelbaar; uitgangsspanning volgens SELV, PELV
Max. uitgangsstroom bij min. uitgangsspanning [A] 40
Max. uitgangsstroom bij max. uitgangsspanning [A] 34,3
Max. uitgangsstroom kortstondig bij min. uitgangsspanning [A] 60
Max. uitgangsstroom kortstondig bij max. uitgangsspanning [A] 51,5
Uitgangsvermogen (continu) [W] 960
Uitgangsvermogen (kortstondig) [W] 1440
Opmerking uitgangsvermogen (kortstondig)
als de belasting > is zal na 4 s het vermogen automatisch gerduceerd worden tot het nominale vermogen
Vermogensfactor (nominale spanning 400 V AC 7 50 Hz) 0,88
Opmerking vermogensfactor (nominale spanning 400 V AC / 50 Hz)
bij symmetrische phasevoeding
Vermogensfactor (nominale spanning 480 V AC 7 50 Hz) 0,9
Opmerking vermogensfactor (nominale spanning 480 V AC / 50 Hz)
bij symmetrische phasevoeding
Vermogensreserve [%] 50
Aantal uitgangsstroomkringen 1
Max. rimpel [mV] 100
Inschakelpiekstroom (nominale spanning 400 V AC / 60 Hz) [A] 4,5
Inschakelpiekstroom (nominale spanning 480 V AC / 50 Hz) [A] 4,5
Inschakelstroom begrenzing ja
Efficiëntie (nominale spanning 400 V AC / 60 Hz) [%] 95,3
Efficiëntie (nominale spanning 480 V AC / 50 Hz) [%] 95,2
Externe afzekering ≥ B-6 A / ≥ C-6 A
Derating [W/K] 24 (60...70 °C)
Overbruggingstijd bij stroomuitval (nominale spanning 400 V AC / 60 Hz) [ms] 25
Overbruggingstijd bij stroomuitval (nominale spanning 480 V AC / 50 Hz) [ms] 25
Ingangsstroom (nominale spanning 400 V AC / 60 Hz) [A] 1,65
Ingangsstroom (nominale spanning 480 V AC / 50 Hz) [A] 1,35
Vermogensverlies (nominale spanning 400 V AC / 60 Hz) [W] 47,3
Vermogensverlies (nominale spanning 480 V AC / 50 Hz) [W] 48,4
Bescherming tegen inductiepieken [V] 35
Uitgangen
Kortsluitvast ja
Beschermd tegen overbelasting ja
Overlastgedrag uitgangsstroom constant
Uitvoering DC-OK-Signal Relaisuitgang
Belastbaarheid DC-OK-signaal 60 V DC (0,3 A) / 30 V DC (1 A) / 30 V AC (0,5 A)
Omgevingsvariabelen
Omgevingstemperatuur [°C] -25...70
Opmerking voor de omgevingstemperatuur
Neem vrije ruimte voor convectiekoeling in acht (zie handleiding)
Opslagtemperatuur [°C] -40...85
Max. toelaatbare relatieve luchtvochtigheid [%] 95; (IEC 60068-2-30)
Beschermklasse IP 20; (EN 60529)
Vervuilingsgraad 2; (IEC 62103: geleidende vervuiling niet geoorloofd)
Toelatingen / testen
EMC
EN 61000-6-1
EN 61000-6-2
EN 61000-6-3
EN 61000-6-4
EN 61000-3-2 klasse A
Trillingsbestendigheid
IEC 60068-2-6 ±1,6 mm 2...17,8 Hz / 1 g 17,8...500 Hz
Schokbestendigheid
IEC 60068-2-27 15 g 6 ms / 10 g 11 ms
Power Factor Correction (PFC) voldoet
Mechanische eigenschappen
Gewicht [g] 1754,5
Wijze van montage DIN-rail; (TH35 (EN 60715))
Afmetingen [mm] 124 x 110 x 130,7
Materialen plaatstaal
Aanwijzen / bedienelementen
Weergave
DC-ok 1 LED
overbelasting 1 LED
Opmerkingen
Opmerkingen
Serieschakeling van de uitgangen is alleen toegestaan bij identieke apparatuur en tot een spanning van max. 150 V DC
Verpakkingseenheid 1 stuk
Elektrische aansluiting
Aansluiting schroefklemmen:
Diagrammen en curves

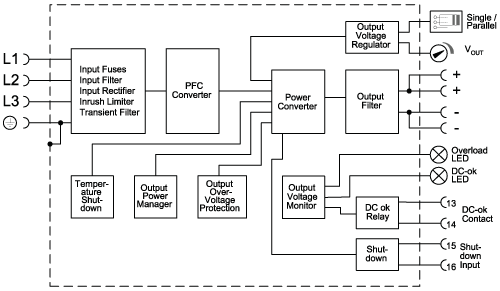

blokdiagram
uitgangskarakteristiek

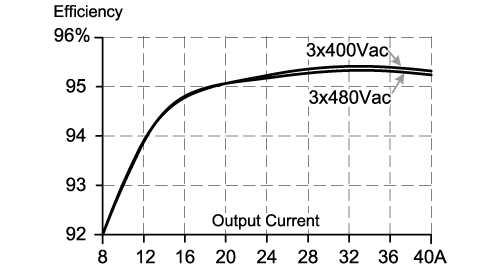

Karakteristiek van de werkingsgraad / vermogensverliezen
Karakteristiek voor degeneratie
Karakteristiek voor overbruggingstijd bij stroomuitval
