Geschakelde voeding 24 V DC

DN4013

PSU-1AC/24VDC-10A

Geschakelde voeding 24 V DC

DN4013

PSU-1AC/24VDC-10A

  • Voor de geregelde voeding van besturingen, sensoren, actuatoren en industriële elektronica
  • Gering vermogensverlies door hoog rendement
  • Lange overbruggingstijd van de lichtnetuitval
  • Bijzonder ruimtebesparende bouwvorm
  • Hoge vermogensreserves
{{ifmVariantName}}



  • ce
  • ukca
  • cul
  • cruus
Technische details
Elektrische eigenschappen
Frequentie AC [Hz] 47...64
Voedingsspanningstolerantie [%] 10
Voedingsspanningstolerantie 2 [%] 10
Voedingsspanning [V] automatische omschakeling
Nominale spanning AC [V] < 230
Nominale frequentie AC [Hz] 50...60
Bereik ingangsspanning AC [V] 100...120 / 200...240
Uitgangsspanning DC [V] 24...28
Beschermklasse I; (IEC 61140)
Overspanningsbeveiliging ja; (< 39 DC)
Uitgangsspanning [V] instelbaar; uitgangsspanning volgens SELV, PELV
Max. uitgangsstroom bij min. uitgangsspanning [A] 10
Max. uitgangsstroom bij max. uitgangsspanning [A] 8,6
Max. uitgangsstroom kortstondig bij min. uitgangsspanning [A] 12
Max. uitgangsstroom kortstondig bij max. uitgangsspanning [A] 10,3
Uitgangsvermogen (continu) [W] 240
Uitgangsvermogen (kortstondig) [W] 288
Opmerking uitgangsvermogen (kortstondig) [W]
≤ 45 °C continu geoorloofd; > 45 °C < 1 minuut gedurende alle 10 minuten
Vermogensfactor (nominale spanning 120 V AC 7 60 Hz) 0,59
Vermogensfactor (nominale spanning 230 V AC 7 50 Hz) 0,51
Vermogensreserve [%] 20
Aantal uitgangsstroomkringen 1
Max. rimpel [mV] 50
Inschakelpiekstroom (nominale spanning 120 V AC / 60 Hz) [A] 3
Inschakelpiekstroom (nominale spanning 230 V AC / 50 Hz) [A] 3
Inschakelstroom begrenzing ja
Efficiëntie (nominale spanning 120 V AC / 60 Hz) [%] 91
Efficiëntie (nominale spanning 230 V AC / 50 Hz) [%] 91,6
Externe afzekering ≤ B-10 A / ≤ C-6 A
Derating [W/K] 6 (60...70 °C)
Overbruggingstijd bij stroomuitval (nominale spanning 120 V AC / 60 Hz) [ms] 46
Overbruggingstijd bij stroomuitval (nominale spanning 230 V AC / 50 Hz) [ms] 47
Ingangsstroom (nominale spanning 120 V AC / 60 Hz) [A] 3,73
Ingangsstroom (nominale spanning 230 V AC / 50 Hz) [A] 2,23
Vermogensverlies (nominale spanning 120 V AC / 60 Hz) [W] 23,7
Vermogensverlies (nominale spanning 230 V AC / 50 Hz) [W] 22
Bescherming tegen inductiepieken [V] 35
Uitgangen
Kortsluitvast ja
Beschermd tegen overbelasting ja
Overlastgedrag uitgangsstroom constant
Uitvoering DC-OK-Signal Relaisuitgang
Belastbaarheid DC-OK-signaal 60 V DC (0,3 A) / 30 V DC (1 A) / 30 V AC (0,5 A)
Omgevingsvariabelen
Omgevingstemperatuur [°C] -25...70
Opmerking voor de omgevingstemperatuur
Neem vrije ruimte voor convectiekoeling in acht (zie handleiding)
Opslagtemperatuur [°C] -40...85
Max. toelaatbare relatieve luchtvochtigheid [%] 95; (IEC 60068-2-30)
Beschermklasse IP 20; (EN 60529)
Vervuilingsgraad 2; (IEC 62103: geleidende vervuiling niet geoorloofd)
Beveiligd tegen oververhitting ja
Toelatingen / testen
EMC
EN 61000-6-1
EN 61000-6-2
EN 61000-6-4
Trillingsbestendigheid
IEC 60068-2-6 ±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
Schokbestendigheid
IEC 60068-2-27 30 g 6 ms / 20 g 11 ms
Mechanische eigenschappen
Gewicht [g] 875,5
Wijze van montage DIN-rail; (TH35 (EN 60715))
Afmetingen [mm] 124 x 62 x 122,5
Materialen plaatstaal
Aanwijzen / bedienelementen
Weergave
DC-ok 1 x LED
Opmerkingen
Opmerkingen
Serieschakeling van de uitgangen is alleen toegestaan bij identieke apparatuur en tot een spanning van max. 150 V DC
Verpakkingseenheid 1 stuk
Elektrische aansluiting
Aansluiting schroefklemmen:
Diagrammen en curves

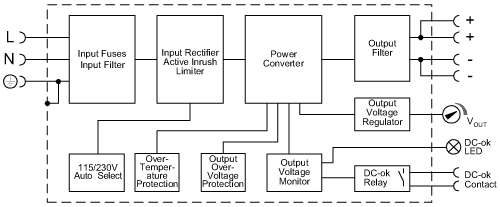

blokdiagram

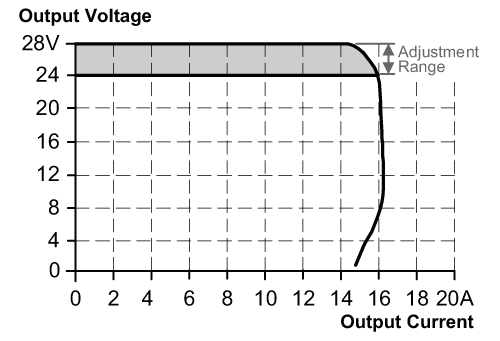

uitgangskarakteristiek

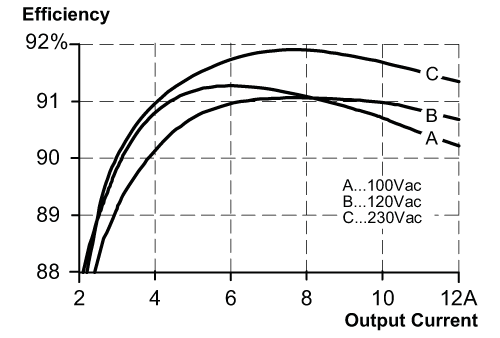

Karakteristiek van de werkingsgraad / vermogensverliezen

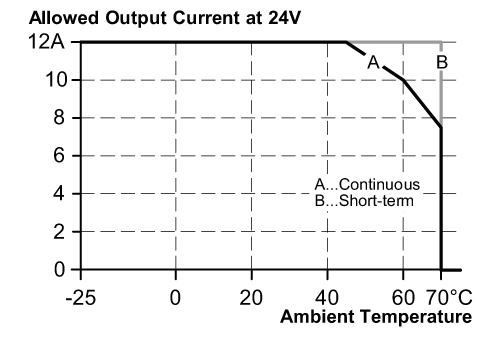

Karakteristiek voor degeneratie

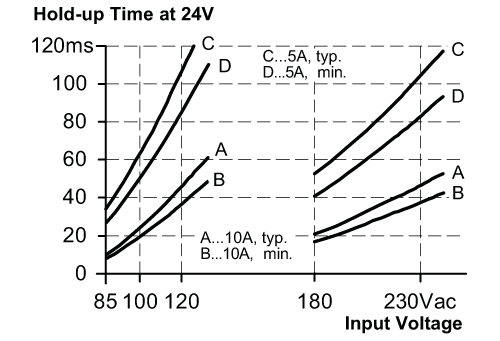

Karakteristiek voor overbruggingstijd bij stroomuitval
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische wijzigingen zijn voorbehouden zonder aankondiging! — NL-NL — DN4013-00 — 10.01.2014 —
