IO-Link Master met EtherNet/IP-interface
AY1020
IO-Link Master CL EIP 8P IP20
IO-Link Master met EtherNet/IP-interface
AY1020
IO-Link Master CL EIP 8P IP20
- Betrouwbare overdracht van machinegegevens, procesparameters en diagnosegegevens aan de besturing
- Voor de aansluiting van maximaal 8 IO-Link-apparaten
- Twee ethernetpoorten met geïntegreerde switch
- Geïntegreerde webserver voor configuratie en diagnose
- Gelijktijdige gegevensuitwisseling met de besturing en de IT-wereld
uitloop artikel
Alternatief artikel: AL1920 Productvergelijking: AY1020 / AL1920 Let op: het geselecteerde alternatieve artikel kan afwijkende technische eigenschappen hebben!
{{ifmVariantName}}
| Toepassingsgebied | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Applicatie | I/O module voor montage in de schakelkast | ||||||||
| Elektrische eigenschappen | |||||||||
| Voedingsspanning [V] | 18...30 DC | ||||||||
| Nominale spanning DC [V] | 24 | ||||||||
| Max. opgenomen vermogen [VA] | 2,4 | ||||||||
| Stroombelasting gezamenlijk [A] | 2 | ||||||||
| In- / uitgangen | |||||||||
| Totaal aantal in- en uitgangen | 20 | ||||||||
| Aantal in- en uitgangen | Aantal digitale ingangen: 18; Aantal digitale uitgangen: 10 | ||||||||
| Ingangen | |||||||||
| Aantal digitale ingangen | 18; (8 x 2 + 2 x 1) | ||||||||
| Ingangsverdeling digitale ingangen | PNP | ||||||||
| Industriële voedingen [V] | 24 | ||||||||
| Max. stroombelastbaarheid ingangen gezamenlijk [mA] | 1600 | ||||||||
| Ingangsstroombegrenzing [mA] | 200 | ||||||||
| Kortsluitbeveiliging digitale ingangen | ja | ||||||||
| Kortsluitbestendige digitale ingangen | ja | ||||||||
| Bestendigheid overbelasting digitale ingangen | ja | ||||||||
| Uitgangen | |||||||||
| Aantal digitale uitgangen | 10 | ||||||||
| Indeling | PNP | ||||||||
| Stroombelasting per uitgang [mA] | 200 | ||||||||
| Kortsluitbeveiliging | ja | ||||||||
| Galvanisch ontkoppeld | nee | ||||||||
| Actuatorvoeding van de uitgangen | 24 V DC | ||||||||
| Interfaces | |||||||||
| Communicatie interface | IO-Link | ||||||||
| Ethernet | |||||||||
| Transmissiesnelheid | 10; 100 | ||||||||
| Protocol | EtherNet/IP; Modbus TCP | ||||||||
| IO-Link Master | |||||||||
| Type overdracht | COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud) | ||||||||
| IO-Link revisie | 1.1 | ||||||||
| SDCI-Norm | IEC 61131-9 | ||||||||
| Aantal poorten Class A | 8 | ||||||||
| Omgevingsvariabelen | |||||||||
| Omgevingstemperatuur [°C] | 0...70 | ||||||||
| Opslagtemperatuur [°C] | -20...70 | ||||||||
| Max. toelaatbare relatieve luchtvochtigheid [%] | 95 | ||||||||
| Beschermklasse | IP 20 | ||||||||
| Toelatingen / testen | |||||||||
| Schok-/vibratiebelasting | EN60068-2-6; EN60068-2-27 | ||||||||
| Mechanische eigenschappen | |||||||||
| Gewicht [g] | 404,5 | ||||||||
| Afmetingen [mm] | 105,3 x 45,2 x 113,6 | ||||||||
| Materialen | behuizing: PA (polyamide) | ||||||||
| Aanwijzen / bedienelementen | |||||||||
| Weergave |
|
||||||||
| Opmerkingen | |||||||||
| Verpakkingseenheid | 1 stuk | ||||||||
| Elektrische aansluiting | |||||||||
| schroefklemmen: ; Rastermaat: 20 mm | |||||||||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische wijzigingen zijn voorbehouden zonder aankondiging! — NL-NL — AY1020-01 — 27.07.2015 —
|
|||||||||

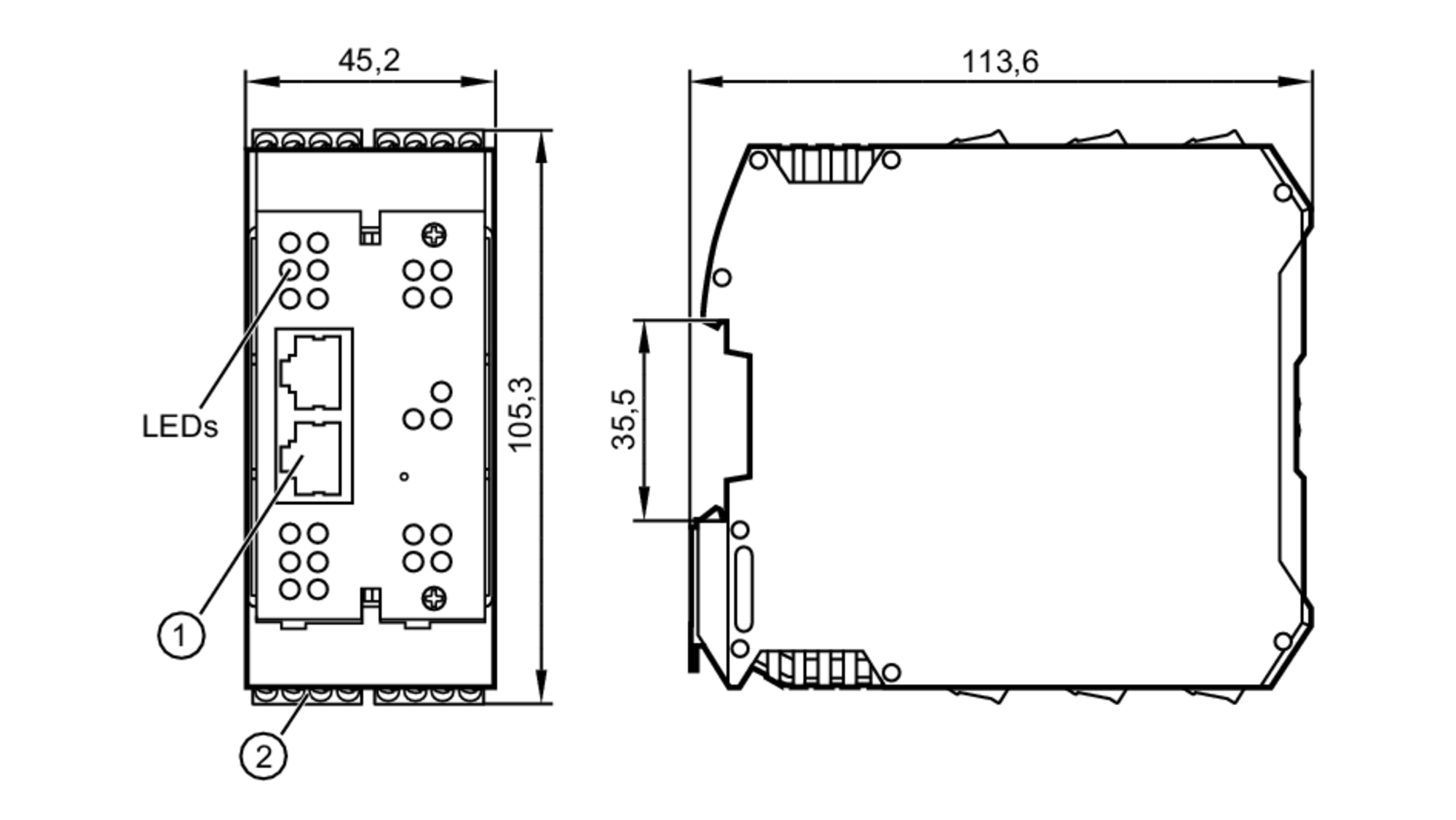

AY1020 –
IO-Link Master CL EIP 8P IP20
- 1
- ethernet aansluiting
- 2
- schroefklemmen
Elektrische aansluiting
schroefklemmen: ; Rastermaat: 20 mm
- externe spanning
- 1
- V- externe spanning GND DC
- 2
- V- externe spanning GND DC
- 3
- V+ externe spanning +24 V DC
- 4
- V+ externe spanning +24 V DC
- IO-Link poorten 1...8
- 1
- L+ Sensorvoeding +24 V DC
- 2
- L- Sensorvoeding GND DC
- 3
- DI Digitale ingang
- 4
- C/Q IO-Link / DI / DO
- interne spanning digitale ingang / uitgang
- 1
- L+ Sensorvoeding +24 V DC
- 2
- L- Sensorvoeding GND DC
- 3
- DI Digitale ingang
- 4
- DO digitale uitgang
