  5. AC2731

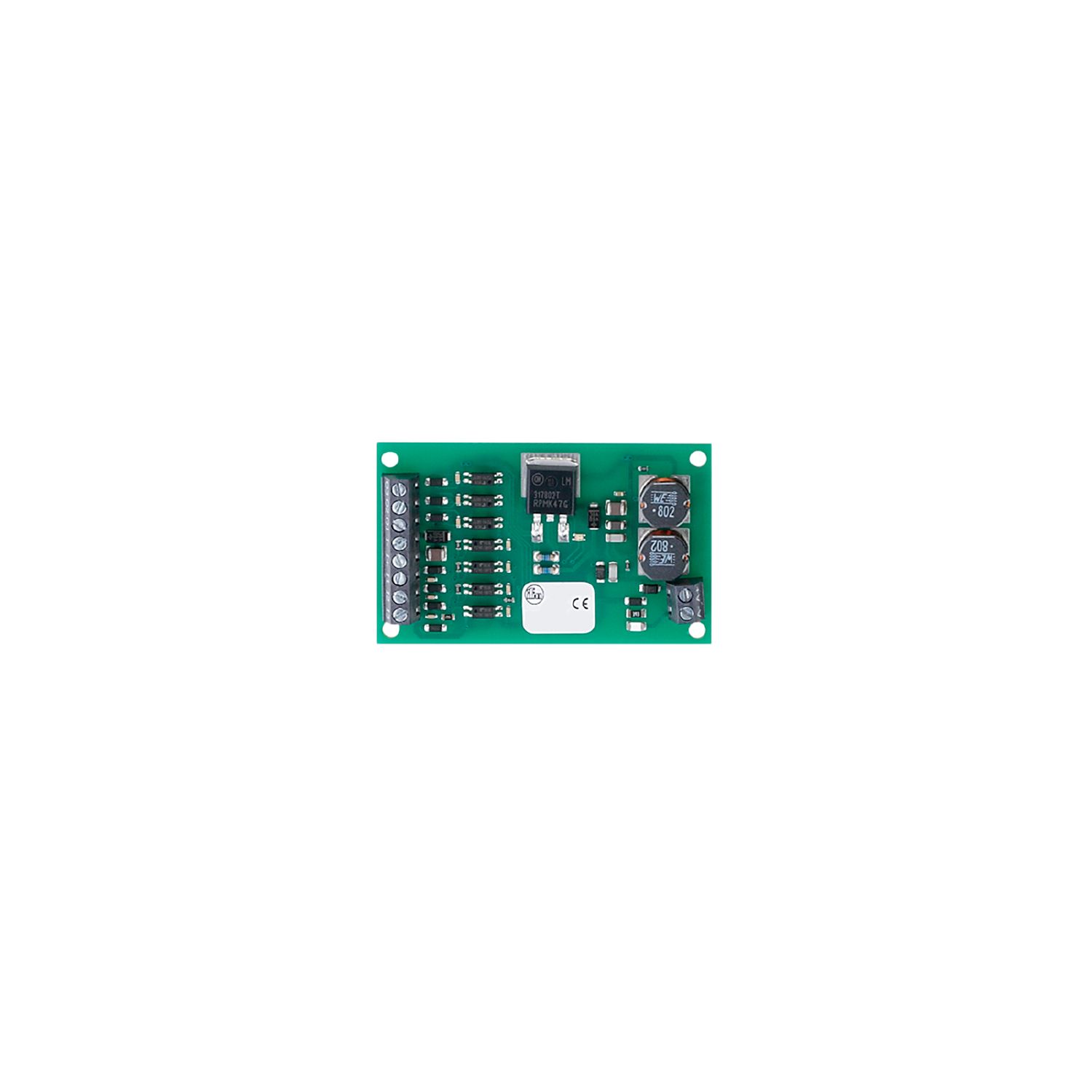

AS-Interface printplaatmodule

AC2731

PCB 3DI 3DO T IP00

AS-Interface printplaatmodule AC2731
AS-Interface printplaatmodule AC2731
AS-Interface printplaatmodule AC2731
AS-Interface printplaatmodule AC2731

AS-Interface printplaatmodule

AC2731

PCB 3DI 3DO T IP00

  • Voor de inbouw in kleine behuizing, schakelkasten en bedieningspanelen
  • Eenvoudige en snelle bedrading met behulp van schroefklemmen
  • Bijzonder ruimtebesparende bouwvorm
  • Voor integratie van mechanische schakelaars in AS-i-netwerken
  • AS-i aansluiting voor drie commando- en signaalgevers
  • ce
Toepassingsgebied
Applicatie Behuizing voor paneelmontage
Elektrische eigenschappen
Voedingsspanning [V] 26,5...31,6 DC
Stroomopname [mA] < 200
Stroombelasting gezamenlijk [A] 0,18; (totale stroom voor alle ingangen en uitgangen geleverd vanuit AS-i: 180 mA)
Watchdog geïntegreerd ja
In- / uitgangen
Aantal in- en uitgangen Aantal digitale ingangen: 3; Aantal digitale uitgangen: 3
Ingangen
Aantal digitale ingangen 3
Ingangsverdeling digitale ingangen PNP
Sensor voedingsspanning van de ingangen AS-i
Industriële voedingen [V] 20...30; (DC)
Kortsluitbestendige digitale ingangen ja
Uitgangen
Elektrische uitvoering PNP
Aantal digitale uitgangen 3
Spanningsbereik DC [V] 18...30; (DC)
Stroombelasting per uitgang [mA] 180; (Totale stroombelasting voor alle in- en uitgangen in acht nemen)
Kortsluitvast ja
Actuatorvoeding van de uitgangen AS-i
Omgevingsvariabelen
Omgevingstemperatuur [°C] -25...70
Toelatingen / testen
EMC
EN 50295
AS-i parameters
AS-i versie 2.1
Uitgebreide adresseermodus ja
AS-i aaster profiel M2; M3; M4
AS-i profiel S-7.A.E
AS-i I/O configuratie [hex] 7
AS-i ID-code [hex] A.E
Bezetting van de databits
databit D0 D1 D2 D3
ingang I-1 I-2 I-3 -
Uitgang O-1 O-2 O-3 -
Mechanische eigenschappen
Gewicht [g] 30,5
Aanwijzen / bedienelementen
Weergave
in bedrijf LED, groen
storing LED, rood
Opmerkingen
Opmerkingen
De AS-i module is een printplaatoplossing voor AS-i slaves, spanningsverzorging via AS-i.
Een watchdog funktionaliteit schakelt de uitgang stroomloos, wanneer er op de AS-i bekabeling geen communicatie plaatsvindt.
Verpakkingseenheid 1 stuk
Elektrische aansluiting
schroefklemmen: 0,2...1,5 mm²; AWG26 - AWG16
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische wijzigingen zijn voorbehouden zonder aankondiging! — NL-NL — AC2731-00 — 28.11.2011 —
