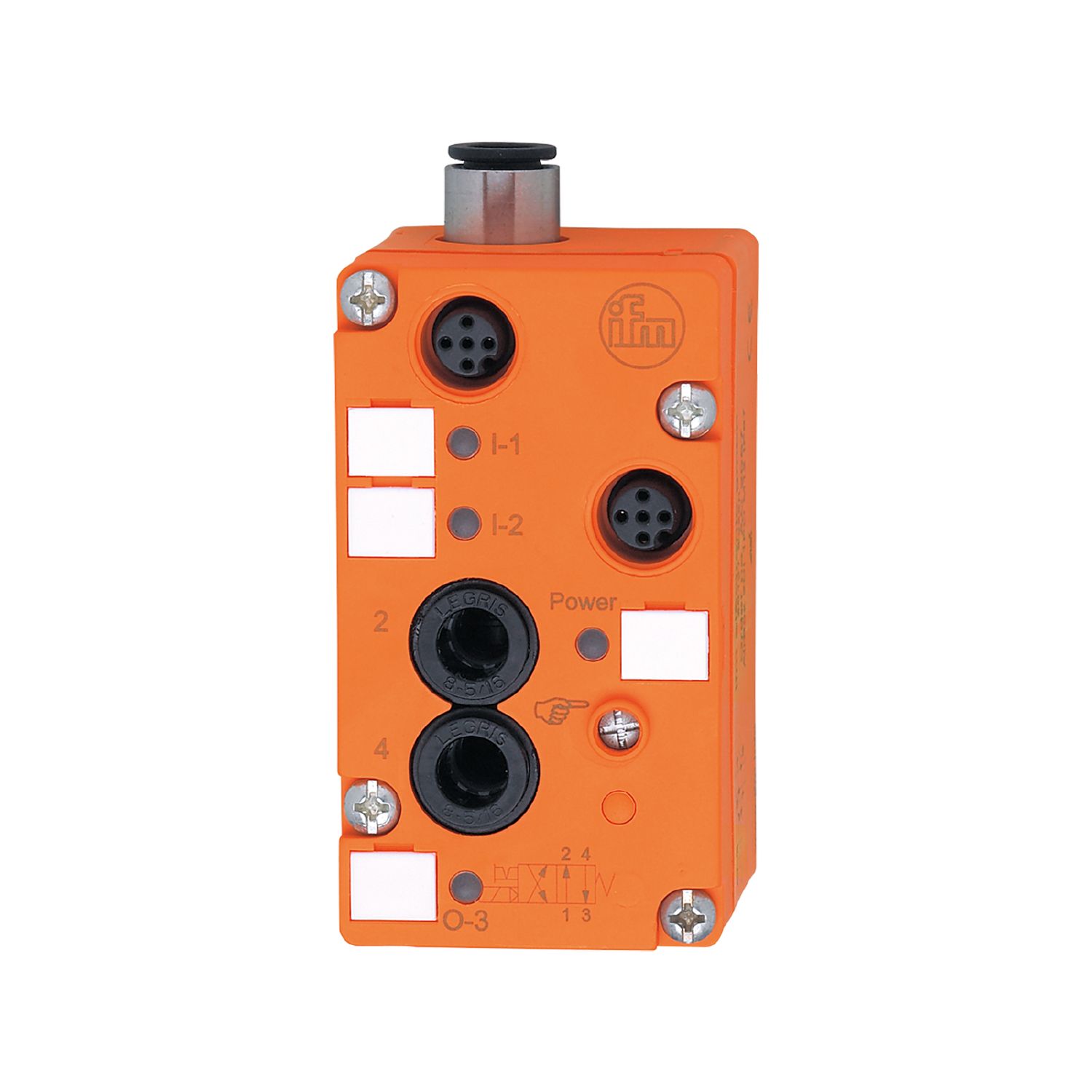

Elektrische eigenschappen
Voedingsspanning [V] |
26,5...31,6 DC |
Max. stroomopname uit AS-i [mA] |
165 |
Watchdog geïntegreerd |
ja |
In- / uitgangen
Aantal in- en uitgangen |
Aantal digitale ingangen: 2; Aantal pneumatische uitgangen: 1 |
Ingangen
Aantal digitale ingangen |
2 |
Ingangsverdeling digitale ingangen |
PNP |
Sensor voedingsspanning van de ingangen |
AS-i |
Industriële voedingen [V] |
20...30 |
Max. stroombelastbaarheid ingangen gezamenlijk [mA] |
100 |
Ingangsstroom high [mA] |
> 3 |
Ingangsstroom low [mA] |
< 1,5 |
Schakelniveau High [V] |
> 10 |
Kortsluitbestendige digitale ingangen |
ja |
Uitgangen
Aantal pneumatische uitgangen |
1; (pneumatische wissel ; monostabiel) |
Actuatorvoeding van de uitgangen |
AS-i |
Omgevingsvariabelen
Omgevingstemperatuur [°C] |
0...55 |
Opmerking voor de omgevingstemperatuur |
met speciaal behandelde perslucht: < 0 °C |
|
Beschermklasse |
IP 67 |
AS-i parameters
Uitgebreide adresseermodus |
nee |
AS-i master profiel |
M2; M3; M4 |
AS-i profiel |
S-3.F |
AS-i I/O configuratie [hex] |
3 |
AS-i ID-code [hex] |
F |
Bezetting van de databits |
databit |
D0 |
D1 |
D2 |
D3 |
In- / uitgangen |
I-1 |
I-2 |
O-3 |
niet in gebruik |
|
Mechanische eigenschappen
Gewicht [g] |
249,85 |
Wijze van montage |
schroefmontage |
Materialen |
behuizing: PBT; metalen delen: 1.4305 (roestvast staal / 303); Afdichting: FKM |
Pneumatisch systeem |
1 x 4/2-weg stuurventiel |
Bereik werkdruk [bar] |
3...8 |
Bereik werkdruk [MPa] |
0,3...0,8 |
Opmerking voor bereik werkdruk |
incl. mogelijke drukpieken |
|
Luchthoeveelheid bij 6/5 bar [l/min] |
500 |
Luchthoeveelheid bij 6/0 bar [l/min] |
700 |
Persluchtconsistentie |
gefilterd (5 µm); met olie (ISO-VG10) of zonder olie |
Slangkoppelingen |
Legris LF 3000/8 |
Afblaaselement |
Afblaaslucht kan via een luchtleiding afgevoerd worden. |
Aanwijzen / bedienelementen
Weergave |
in bedrijf |
LED, groen |
functie |
LED, geel |
|
Opmerkingen
Opmerkingen |
Let op de verwijzing naar de persucht en de EMC/ESD onder "downlaods" |
|
Verpakkingseenheid |
1 stuk |
Elektrische aansluiting
Aansluiting |
contact pinnen voor ondervoet module, FK / PG: |
