AS-Interface stroomvoorziening

AC1258

PSU-1AC/ASi-8A

AS-Interface stroomvoorziening

AC1258

PSU-1AC/ASi-8A

  • Betrouwbare voeding voor modules, sensoren en actuatoren
  • Hoge storingsresistentie en voldoende vermogensreserve ter compensatie van stroompieken
  • Veilige ontkoppeling van storende invloeden uit de primaire voeding
  • Bijzonder ruimtebesparende bouwvorm
  • Geringe opwarming van de schakelkast dankzij hoog rendement
{{ifmVariantName}}



  • ce
  • asi
  • cul
  • cruus
Technische details
Elektrische eigenschappen
Frequentie AC [Hz] 47...64
Voedingsspanningstolerantie [%] 10
Voedingsspanning [V] automatische omschakeling
Nominale spanning AC [V] 110 / 230
Bereik ingangsspanning AC [V] 100...120 / 200...240
Beschermklasse I
Overspanningsbeveiliging ja; (< 36 V)
Max. opstarttijd [ms] 800
Uitgangsspanning AS-i [V] 30,5
Uitgangsvermogen (continu) [W] 244
Uitgangsvermogen (kortstondig) [W] 256
Opmerking uitgangsvermogen (kortstondig)
kortstondig voor het opvangen van inschakelstromen bij het inschakelen
Vermogensfactor (nominale spanning 120 V AC 7 60 Hz) 0,59
Vermogensfactor (nominale spanning 230 V AC 7 50 Hz) 0,51
Vermogensreserve [%] 5
Aantal uitgangsstroomkringen 1
Uitgangsstroom AS-i [A] 8
Max. rimpel [mV] 100
Inschakelpiekstroom (nominale spanning 120 V AC / 60 Hz) [A] 3
Inschakelpiekstroom (nominale spanning 230 V AC / 50 Hz) [A] 3
Inschakelstroom begrenzing ja
Efficiëntie (nominale spanning 120 V AC / 60 Hz) [%] 89,4
Efficiëntie (nominale spanning 230 V AC / 50 Hz) [%] 90,9
Externe afzekering ≤ B-10 A / ≤ C-6 A
Derating [W/K] 6 (60...70 °C)
Overbruggingstijd bij stroomuitval (nominale spanning 120 V AC / 60 Hz) [ms] 44
Overbruggingstijd bij stroomuitval (nominale spanning 230 V AC / 50 Hz) [ms] 42
Ingangsstroom (nominale spanning 120 V AC / 60 Hz) [A] 3,73
Ingangsstroom (nominale spanning 230 V AC / 50 Hz) [A] 2,23
Vermogensverlies (nominale spanning 120 V AC / 60 Hz) [W] 28,9
Vermogensverlies (nominale spanning 230 V AC / 50 Hz) [W] 24,4
Geïntegreerde data-ontkoppeling ja
Bescherming tegen inductiepieken [V] 35
Uitgangen
Kortsluitvast ja
Beschermd tegen overbelasting ja
Overlastgedrag uitgangsstroom constant
Parallelschakeling van de uitgangen mogelijk nee
Serieschakeling van de uitgangen mogelijk nee
Omgevingsvariabelen
Omgevingstemperatuur [°C] -25...70
Opmerking voor de omgevingstemperatuur
Neem vrije ruimte voor convectiekoeling in acht (zie handleiding)
Opslagtemperatuur [°C] -40...85
Max. toelaatbare relatieve luchtvochtigheid [%] 95; (IEC 60068-2-30)
Beschermklasse IP 20
Vervuilingsgraad 2; (IEC 62103: geleidende vervuiling niet geoorloofd)
Toelatingen / testen
EMC
EN 61000-6-1
EN 61000-6-2
EN 61000-6-4
Trillingsbestendigheid
IEC 60068-2-6 ± 1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
Schokbestendigheid
IEC 60068-2-27 30 g 6 ms / 20 g 11 ms
MTTF [jaren] 88
AS-i parameters
AS-i certificaat 98501
Mechanische eigenschappen
Gewicht [g] 898,5
Wijze van montage DIN-rail; (TH35 (EN 60715))
Afmetingen [mm] 124 x 62 x 120
Materialen plaatstaal
Aanwijzen / bedienelementen
Weergave
AS-i spanning LED, groen
Opmerkingen
Verpakkingseenheid 1 stuk
Elektrische aansluiting
Aansluiting schroefklemmen:
Diagrammen en curves

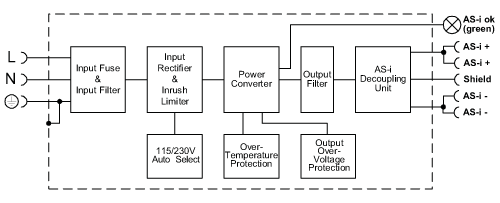

blokdiagram

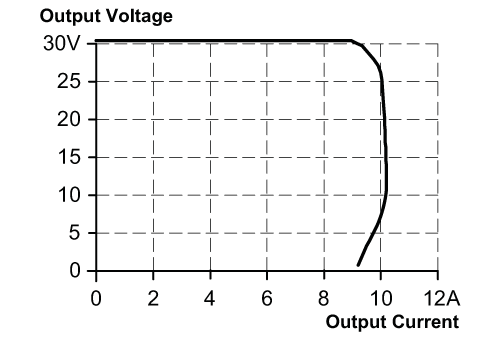

uitgangskarakteristiek

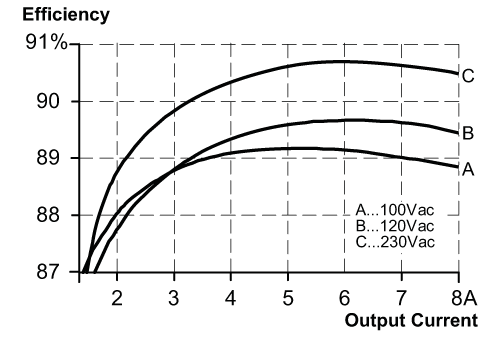

Karakteristiek van de werkingsgraad / vermogensverliezen

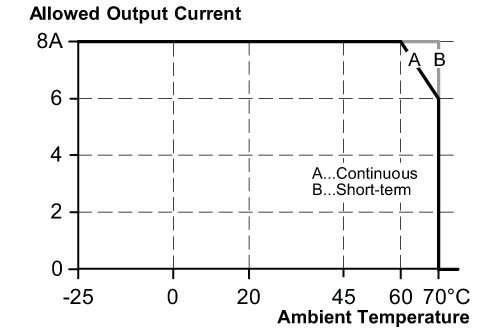

Karakteristiek voor degeneratie

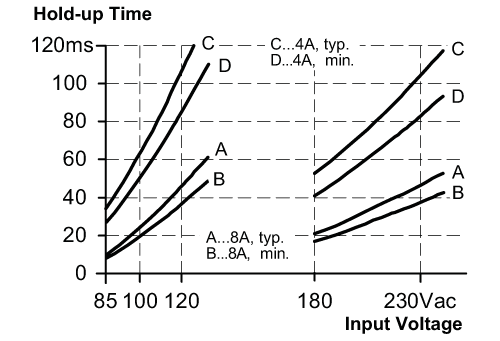

Karakteristiek voor overbruggingstijd bij stroomuitval
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Technische wijzigingen zijn voorbehouden zonder aankondiging! — NL-NL — AC1258-00 — 10.01.2014 —
