Calculateur de champ de vue et guide de choix

Aperçu des fonctions des capteurs de vision 2D

Interface de communication Interface process Éclairage Objectif N° d’article
Ethernet
TCP/IP
8 pôles, codage A		 RGB-W
(filtre de polarisation intégré)		 Standard 16° O2D500
Grand angle 30° O2D502
Téléobjectif 10° O2D504
Infrarouge Standard 16° O2D520
Grand angle 30° O2D522
Téléobjectif 10° O2D524

5 pôles, codage L
(Conformance Class B)		 RGB-W
(filtre de polarisation intégré)		 Standard 16° O2D510
Grand angle 30° O2D512
Téléobjectif 10° O2D514
Infrarouge Standard 16° O2D530
Grand angle 30° O2D532
Téléobjectif 10° O2D534

5 pôles, codage A		 RGB-W
(filtre de polarisation intégré)		 Standard 16° O2D540
Grand angle 30° O2D542
Téléobjectif 10° O2D544
Infrarouge Standard 16° O2D550
Grand angle 30° O2D552
Téléobjectif 10° O2D554

Câblage et trigger

La capture d’images peut être déclenchée par un capteur binaire (par ex. un détecteur réflexion directe) connecté à l’entrée trigger, par commande via l’interface process (EtherNet/IP ou TCP/IP) ou par la détection en continu avec un taux d’image fixe.

Les schémas de branchement suivants montrent le câblage des capteurs de vision et des détecteurs trigger selon la version connecteur :

efector dualis Verdrahtung

De gauche à droite : 8 pôles, codage A ; 5 pôles, codage A ; et 5 pôles, codage L

Pour l’intégration facile des détecteurs trigger et des éléments d’éclairage externes, ifm propose des répartiteurs en Y. Voir EVC847 (pour les détecteurs trigger) et EVC848 (pour l’éclairage externe).

Éclairage supplémentaire

Alors que la source lumineuse LED intégrée dans le lecteur O2D offre un éclairage suffisant pour la plupart des applications, certaines applications requièrent un éclairage externe supplémentaire.

Type Lumière rouge Infrarouge Lumière blanche Champ éclairé Description

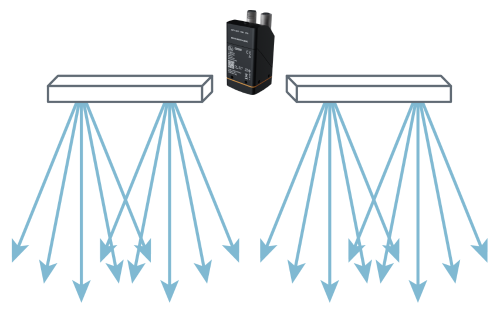

Barre		 O2D921 O2D922 O2D923 10 x 75 mm Éclairage très diffus et pratiquement sans ombre
O2D924 O2D925 O2D926 10 x 150 mm
Éclairage rasant O2D920 - - Ø 90 mm Accentue les caractéristiques de surface, par exemple des codes micro percutés

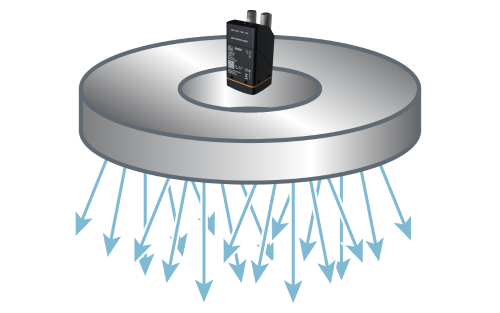

Couronne		 O2D915 O2D917 O2D919 Ø 106 mm
à l’extérieur
Ø 66 mm
à l’intérieur		 Eclairage homogène sans ombre

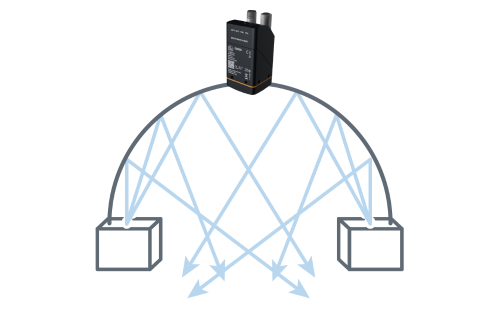

Dôme		 O2D931 O2D930 O2D930 80 x 80 mm

L’éclairage multi-angle élimine les points pénibles des formes de cibles difficiles - «lumière du jour nuageuse».
O2D933 O2D932 O2D930 130 x 130 mm

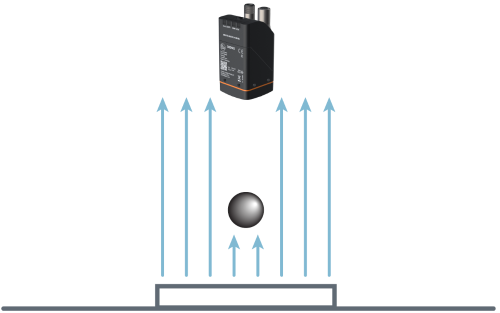

Arrière-plan		 O2D940 O2D941 - 25 mm rectangulaire Crée un contour noir et blanc net sur le bord extérieur
O2D942 O2D943 - 50 mm rectangulaire
O2D944 O2D945 - 100 mm rectangulaire
