SM8100

Débitmètre électromagnétique

SMR11GGXFRKG/US-100

{{'OPTIONAL_INFO' | productAvailability | error}}

Cher client,
malheureusement cette fiche technique n'est pas disponible dans la langue souhaitée. Pour plus d'informations, n'hésitez pas à nous contacter par e-mail.

Avec nos meilleures salutations,
votre équipe ifm.

  • acs
  • ce
  • eac
  • reg31
  • cul
  • iolink
  • crn
  • ktw
Téléchargement
Technische Details
Caractéristiques du produit
Nombre des entrées et sorties Nombre des sorties TOR: 2; Nombre des sorties analogiques: 1
Etendue de mesure
0,2...100 l/min 0,01...6 m³/h
Raccord process taraudage G 1 DN25 joint plat
Application
Caractéristique spécifique contacts dorés
Application Fonction totalisateur; pour les applications industrielles
Montage raccordement au tuyau par adaptateur
Fluides liquides conducteurs; eau; milieux aqueux
Remarque sur les fluides
conductivité: ≥ 20 µS/cm
viscosité: < 70 mm²/s (40 °C)
Température du fluide [°C] -10...70
Tenue en pression [bar] 16
Tenue en pression [Mpa] 1,6
PMSA pour des applications selon NEC [bar] 11,2
Données électriques
Tension d'alimentation [V] 18...30 DC; (selon EN 50178 TBTS/TBTP)
Consommation [mA] 95; (24 V)
Classe de protection III
Protection inversion de polarité oui
Retard à la disponibilité [s] 5
Entrées/sorties
Nombre des entrées et sorties Nombre des sorties TOR: 2; Nombre des sorties analogiques: 1
Entrées
Entrées remise à zéro du compteur
Sorties
Nombre total de sorties 2
Sortie signal signal de commutation; signal analogique; signal d'impulsion; IO-Link; (configurable)
Technologie PNP/NPN
Nombre des sorties TOR 2
Fonction de sortie normalement ouvert / fermé; (paramétrage)
Chute de tension max. sortie de commutation DC [V] 2
Courant de sortie (au maintien) de la sortie de commutation DC [mA] 200
Nombre des sorties analogiques 1
Sortie analogique (courant) [mA] 4...20; (possibilité de mise à l'échelle)
Charge maxi [Ω] 500
Sortie analogique (tension) [V] 0...10; (possibilité de mise à l'échelle)
Résistance de charge min. [Ω] 2000
Sortie d'impulsions valeur du compteur volumétrique
Protection courts-circuits oui
Version protection courts-circuits pulsé
Protection surcharges oui
Etendue de mesure / plage de réglage
Etendue de mesure
0,2...100 l/min 0,01...6 m³/h
Plage d'affichage
-120...120 l/min -7,2...7,2 m³/h
Résolution
0,1 l/min 0,005 m³/h
Point de consigne haut SP
0,7...100 l/min 0,04...6 m³/h
Point de consigne bas rP
0,2...99,5 l/min 0,01...5,97 m³/h
Valeur minimum de la sortie analogique ASP
0...80 l/min 0...4,8 m³/h
Valeur maximum de la sortie analogique AEP
20...100 l/min 1,2...6 m³/h
En pas de
0,1 l/min 0,005 m³/h
Surveillance du débit
Valeur de l'impulsion 0,00001...100 000 m³
Durée d'impulsions [s] 0,0025...2
Surveillance de la température
Etendue de mesure [°C] -20...80
Résolution [°C] 0,2
Point de consigne haut SP [°C] -19,2...80
Point de consigne bas rP [°C] -19,6...79,6
Sortie analogique/valeur min [°C] -20...60
Sortie analogique/valeur max [°C] 0...80
En pas de [°C] 0,2
Exactitude / déviations
Surveillance du débit
Précision (dans la plage de mesure) ± (0,8 % MW + 0,5 % MEW)
Répétabilité ± 0,2% MEW
Surveillance de la température
Précision [K] ± 2,5 (Q > 5 l/min)
Temps de réponse
Surveillance du débit
Temps de réponse [s] 0,15; (dAP = 0, T19)
Temporisation réglable dS, dr [s] 0...50
Amortissement sortie de commutation dAP [s] 0...5
Surveillance de la température
Temps de réponse dynamique T05 / T09 [s] T09 = 20 (Q > 5 l/min)
Logiciel / programmation
Possibilités de paramétrage Surveillance du débit; compteur totalisateur; Compteurs afficheurs avec présélection; Surveillance de la température; hystérésis / fenêtre; normalement ouvert / fermé; logique de commutation; sortie courant/tension/impulsion; Temporisation de démarrage; L'affichage peut être désactivé; Unité d'affichage
Interfaces
Interface de communication IO-Link
Type de transmission COM2 (38,4 kBaud)
Révision IO-Link 1.1
Standard SDCI IEC 61131-9
Profils Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
Mode SIO oui
Type de port maître requis A
Données process analogiques 3
Données process TOR 2
Temps de cycle de process min. [ms] 5
DeviceID supportés
Mode de fonctionnement DeviceID
par défaut 575
Conditions d'utilisation
Température ambiante [°C] -10...60
Température de stockage [°C] -25...80
Indice de protection IP 67
Tests / homologations
CEM
DIN EN 60947-5-9
Tenue aux chocs
DIN IEC 68-2-27 20 g (11 ms)
Tenue aux vibrations
DIN IEC 68-2-6 5 g (10...2000 Hz)
MTTF [Années] 145
Directive relative aux équipements sous pression règles de l'art; utilisable pour des fluides du groupe 2; fluides du groupe 1 sur demande
Données mécaniques
Poids [g] 639,5
Matières inox (1.4404 / 316L); PBT GF20; PC; FKM; TPE
Matières en contact avec le fluide inox (1.4404 / 316L); PEEK; EPDM
Raccord process taraudage G 1 DN25 joint plat
Afficheurs / éléments de service
Indication
Unité d'affichage 6 x LED, vert (l/min, m³/h, l, m³, 10³, °C)
état de commutation 2 x LED, jaune
valeurs mesurées affichage alphanumérique, 4 digits
programmation affichage alphanumérique, 4 digits
Remarques
Remarques
MW = Valeur mesurée
MEW = valeur finale de l'étendue de mesure
Unité d'emballage 1 pièces
Raccordement électrique
Raccordement Connecteur: 1 x M12; Contacts: doré
Diagrammes et courbes

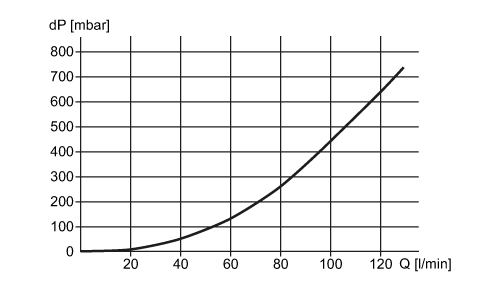

Perte de pression
dP Perte de pression
Q débit
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — SM8100-03 — 30.06.2016 —
