Débitmètre électromagnétique

SM6020

SMR12XGXFRKG/US-100

Débitmètre électromagnétique

SM6020

SMR12XGXFRKG/US-100

  • Mesure précise du débit, de la consommation et de la température du fluide
  • Précision, répétabilité et dynamique de mesure élevées
  • Avec sortie de commutation, analogique et d'impulsions
  • Afficheur couleur bien lisible avec affichage alternatif rouge-vert
  • Aucune longueur amont/aval nécessaire
{{ifmVariantName}}



  • ce
  • ukca
  • cpa
  • eac
  • cul
  • iolink
Détails techniques
Caractéristiques du produit
Nombre des entrées et sorties Nombre des sorties TOR: 2; Nombre des sorties analogiques: 1
Raccord process G 1/2 DN15 joint plat
Application
Caractéristique spécifique contacts dorés
Fluides liquides conducteurs; eau; milieux aqueux
Remarque sur les fluides
conductivité: ≥ 20 µS/cm
viscosité: < 70 mm²/s (40 °C)
Température du fluide [°C] -20...90
Tenue en pression [bar] 16
Tenue en pression [Mpa] 1,6
Données électriques
Tension d'alimentation [V] 18...30 DC; (selon EN 50178 TBTS/TBTP)
Consommation [mA] < 80
Classe de protection III
Protection inversion de polarité oui
Retard à la disponibilité [s] 5
Entrées/sorties
Nombre des entrées et sorties Nombre des sorties TOR: 2; Nombre des sorties analogiques: 1
Entrées
Entrées remise à zéro du compteur
Sorties
Nombre total de sorties 2
Sortie signal signal de commutation; signal analogique; signal d'impulsion; IO-Link; signal fréquence; (configurable)
Technologie PNP/NPN
Nombre des sorties TOR 2
Fonction de sortie normalement ouvert / fermé; (paramétrage)
Chute de tension max. sortie de commutation DC [V] 2
Courant de sortie (au maintien) de la sortie de commutation DC [mA] 100
Nombre des sorties analogiques 1
Sortie analogique (courant) [mA] 4...20; (possibilité de mise à l'échelle)
Charge maxi [Ω] 500
Sortie d'impulsions valeur du compteur volumétrique
Protection courts-circuits oui
Version protection courts-circuits pulsé
Protection surcharges oui
Etendue de mesure / plage de réglage
Etendue de mesure
0,05...35 l/min 0,003...2,1 m³/h 0,6...555 gph 0,01...9,25 gpm
Plage d'affichage
-42...42 l/min -2,5...2,5 m³/h -666...666 gph -11,1...11,1 gpm
Résolution
0,02 l/min 0,002 m³/h 0,6 gph 0,01 gpm
Point de consigne haut SP
0,25...35 l/min 0,015...2,1 m³/h 4,2...555 gph 0,07...9,25 gpm
Point de consigne bas rP
0...34,8 l/min 0...2,08 m³/h 1,2...552 gph 0,02...9,2 gpm
Valeur minimum de la sortie analogique ASP
0...28 l/min 0...1,7 m³/h 0...666 gph 0...7,4 gpm
Valeur maximum de la sortie analogique AEP
7...35 l/min 0,42...2,1 m³/h 111...555 gph 1,85...9,25 gpm
Suppression de faibles débits LFC
0,05...1,75 l/min 0,003...0,1 m³/h 0,6...27,6 gph 0,01...0,46 gpm
Point final fréquence FEP
7...35 l/min 0,42...2,1 m³/h 111,6...555 gph 1,86...9,25 gpm
Fréquence au point final FRP [Hz] 1...10000
Surveillance du débit
Durée d'impulsions [s] 0,001...2
Valeur de l'impulsion 0,001...99990000 I
Surveillance de la température
Etendue de mesure [°C] -20...90
Plage d'affichage [°C] -42...112
Résolution [°C] 0,1
Point de consigne haut SP [°C] -19,6...90
Point de consigne bas rP [°C] -20...89,6
Sortie analogique/valeur min [°C] -20...68
Sortie analogique/valeur max [°C] 2...90
En pas de [°C] 0,1
Exactitude / déviations
Surveillance du débit
Précision (dans la plage de mesure) ± (0,8 % MW + 0,2 % MEW)
Répétabilité ± 0,2 % MEW
Surveillance de la température
Précision [K] ± 2,5 (Q > 5 % MEW)
Temps de réponse
Surveillance du débit
Temporisation de démarrage [s] 0...50
Temps de réponse [s] < 0,25; (dAP = 0, T09)
Amortissement sortie de commutation dAP [s] 0...5
Surveillance de la température
Temps de réponse [s] 15; (Q > 10 % MEW, T09)
Logiciel / programmation
Possibilités de paramétrage hystérésis / fenêtre; normalement ouvert / fermé; logique de commutation; Sortie fréquence; sortie courant/impulsion; Temporisation de démarrage; L'affichage peut être désactivé; Unité d'affichage
Interfaces
Interface de communication IO-Link
Type de transmission COM2 (38,4 kBaud)
Révision IO-Link 1.1
Standard SDCI IEC 61131-9
Profils Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
Mode SIO oui
Type de port maître requis A
Données process analogiques 3
Données process TOR 2
Temps de cycle de process min. [ms] 6
DeviceID supportés
Mode de fonctionnement DeviceID
par défaut 949
Conditions d'utilisation
Température ambiante [°C] -20...60
Température de stockage [°C] -25...80
Indice de protection IP 65; IP 67
Tests / homologations
CEM
DIN EN 60947-5-9
Homologation CPA
numéro du modèle 005MI
classe de précision -
erreur max. admissible ± 1,0 % FS
Q (min) 0,003 m³/h
Q (t) -
Q (max) 2,1 m³/h
Tenue aux chocs
DIN IEC 68-2-27 20 g (11 ms)
Tenue aux vibrations
DIN IEC 68-2-6: 5 g (10...2000 Hz)
MTTF [Années] 114
Homologation UL
N° d'agrément UL I014
Numéro de fichier UL E174189
Directive relative aux équipements sous pression règles de l'art; utilisable pour des fluides du groupe 2; fluides du groupe 1 sur demande
Données mécaniques
Poids [g] 717,2
Matières inox (1.4408 / 316); inox (1.4404 / 316L); PC; PBT+PC-GF30
Matières en contact avec le fluide inox (1.4404 / 316L); PEEK; PEEK fibre de carbone; FKM; Centellen
Raccord process G 1/2 DN15 joint plat
Afficheurs / éléments de service
Indication
affichage couleur 1,44", 128 x 128 pixels
2 x LED, jaune
Remarques
Remarques
MW = Valeur mesurée
MEW = valeur finale de l'étendue de mesure
Unité d'emballage 1 pièces
Raccordement électrique
Raccordement Connecteur: 1 x M12; Contacts: doré
Diagrammes et courbes

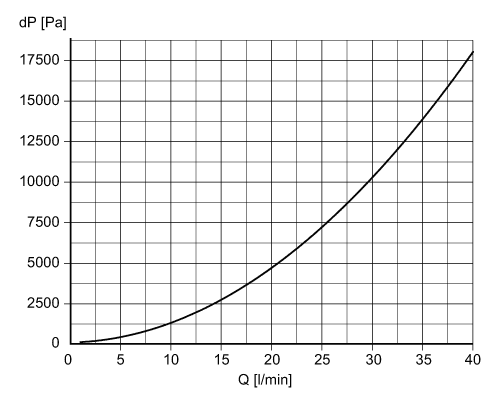

Perte de pression / débit
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — SM6020-00 — 10.08.2021 —
