Transmetteurs de débit avec clapet anti-retour

SBG432

SBG12HF010KG/US

Transmetteurs de débit avec clapet anti-retour

SBG432

SBG12HF010KG/US

  • Détection précise du débit dans des tuyaux
  • Approprié pour l'eau, des huiles et des solutions glycolées
  • Sortie analogique linéarisée précise
  • Boîtier robuste d'une haute tenue en pression
  • Durée de vie de plus de 10 millions de cycles de commutation
Veuillez noter que le boîtier a été modifié !
  • ce
  • cul
Caractéristiques du produit
Etendue de mesure [l/min] 0,3...15
Raccord process taraudage G 1/2
Application
Fluides Liquides; eau; solutions glycolées; lubrifiants
Température du fluide [°C] -10...100
Tenue en pression [bar] 40
Tenue en pression [MPa] 4
Données électriques
Tension d'alimentation [V] 18...32 DC; (selon TBTS/TBTP)
Consommation [mA] < 35
Classe de protection III
Protection inversion de polarité oui
Sorties
Sortie signal signal analogique
Sortie analogique (courant) [mA] 4...20
Charge maxi [Ω] 500
Protection courts-circuits oui
Protection surcharges oui
Etendue de mesure / plage de réglage
Etendue de mesure [l/min] 0,3...15
Exactitude / déviations
Répétabilité [% de la valeur finale] 1
Erreur de mesure [% de la valeur finale] ± 5
Temps de réponse
Temps de réponse [s] < 0,01
Conditions d'utilisation
Température ambiante [°C] 0...60
Température de stockage [°C] -15...80
Indice de protection IP 65; IP 67
Tests / homologations
CEM
DIN EN 61000-6-2
DIN EN 61000-6-3
Tenue aux chocs
DIN EN 60068-2-27 20 g (11 ms)
Tenue aux vibrations
DIN EN 60068-2-6 5 g (10...2000 Hz)
MTTF [Années] 778
Données mécaniques
Poids [g] 548,5
Matières laiton nickelé chimiquement; PP; inox (1.4404 / 316L); aluminium anodisé; PA
Matières en contact avec le fluide inox (1.4401 / 316); laiton; laiton nickelé chimiquement; PP; PPS; Joint torique: FKM
Raccord process taraudage G 1/2
Cycles de commutation mécaniques 10 millions
Remarques
Remarques
Recommandation Utiliser un filtre de 200 micromètres
Toutes les indications s'appliquent à l'eau (20 °C).
Remarques Veuillez noter que le boîtier a été modifié !
Unité d'emballage 1 pièces
Raccordement électrique
Raccordement Connecteur: 1 x M12; codage: A
Diagrammes et courbes

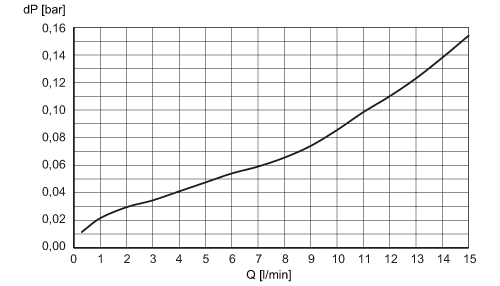

Perte de pression
dP Perte de pression
Q débit
