Cellule réflexion directe LASER

Name: OJ5158
Brand: ifm
SKU: OJ5158
Price: 207.80 EUR

OJ5158

OJHLFPKG/SO/AS

Cellule réflexion directe LASER

OJ5158

OJHLFPKG/SO/AS

Détection fiable de très petits objets
Forme de construction particulièrement compacte pour utilisation dans les domaines de la robotique, de la technique de montage et de manutention
Suppression précise de l'arrière-plan
Orientation simple par spot laser visible
Réglage intuitif de la sensibilité et de la fonction de sortie

Caractéristiques du produit

Type de lumière	lumière rouge
Classe de protection laser	1
Boîtier	rectangulaire

Application

Caractéristique spécifique	Suppression de l'arrière-plan
Principe de fonctionnement	Système réflexion directe

Données électriques

Tension d'alimentation [V]	10...30 DC
Consommation [mA]	13
Classe de protection	III
Protection inversion de polarité	oui
Type de lumière	lumière rouge
Longueur d'onde [nm]	650
Durée de vie typique [h]	50000

Sorties

Technologie	PNP
Fonction de sortie	éclairement / obscurcissement; (programmable)
Chute de tension max. sortie de commutation DC [V]	2,5
Courant de sortie (au maintien) de la sortie de commutation DC [mA]	200
Fréquence de commutation DC [Hz]	1000
Protection courts-circuits	oui
Version protection courts-circuits	pulsé
Protection surcharges	oui

Zone de détection

Portée [mm]	7...150; (papier blanc 200 x 200 mm rémission 90 %)
Portée réglable	oui
Diamètre de l'objet le plus petit détectable [mm]	0,8
Diamètre max. du spot lumineux [mm]	0,8
Suppression de l'arrière-plan	oui

Conditions d'utilisation

Température ambiante [°C]	-10...60
Indice de protection	IP 67

Tests / homologations

CEM

EN 60947-5-2

Classe de protection laser

Remarque protection laser

Attention:	lumière laser
Classe laser:	1
	EN / IEC60825-1:2007
	EN / IEC60825-1:2014
	conforme à 21 CFR Part 1040 à l'exception des déviations suivant Laser Notice No. 50, juin 2007.

MTTF [Années]

501

Données mécaniques

Poids [g]

28,25

Boîtier

rectangulaire

Dimensions [mm]

35 x 11 x 24

Matières

boîtier: ABS; fenêtre LED: SEPS; bouton-poussoir: SEPS

Matière lentille

PMMA

Orientation de la lentille

détection latérale

Afficheurs / éléments de service

Indication

état de commutation	1 x LED, jaune
fonctionnement	1 x LED, vert

Verrou électronique

oui

Accessoires

Fourniture

vis de fixation: 2

rondelles-ressort: 2

Ecrous: 2

Remarques

Tension d'alimentation "supply class 2" selon cULus

Unité d'emballage

1 pièces

Raccordement électrique

Raccordement	Connecteur: 1 x M8; codage: A

Diagrammes et courbes

a:	détecteur
b:	objet
c:	arrière-plan
x:	distance détecteur / objet [mm]
y:	distance min. objet / arrière-plan [mm]

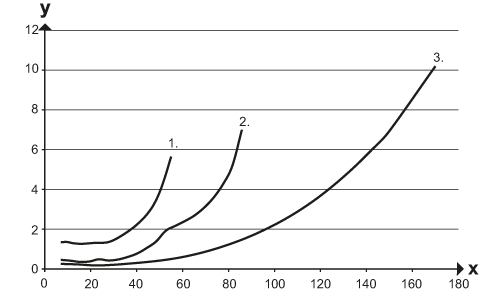

courbe de précision

x:	distance détecteur / objet [mm]
y:	distance min. objet / arrière-plan [mm]
1 =	objet noir (6 % rémission) , arrière-plan blanc (rémission 90 %)
2 =	objet gris (18 % rémission) , arrière-plan blanc (rémission 90 %)
3 =	objet blanc (90 % rémission) , arrière-plan blanc (rémission 90 %)

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — OJ5158-04 — 13.04.2023 —
