Système réflex
OGP103
OGP-HNKG/US
Système réflex
OGP103
OGP-HNKG/US
- Portée très élevée
- Pour utilisation dans le domaine de la technique de convoyage et de manutention
- Immédiatement opérationnel grâce au réglage fixe
- Très bon rapport qualité-prix
- Alternative bon marché aux appareils avec boîtier métallique
Caractéristiques du produit
| Type de lumière | lumière rouge |
|---|---|
| Boîtier | boîtier fileté |
Application
| Caractéristique spécifique | filtre de polarisation |
|---|---|
| Principe de fonctionnement | Système réflex |
Données électriques
| Tension d'alimentation [V] | 10...30 DC |
|---|---|
| Consommation [mA] | 20 |
| Classe de protection | III |
| Protection inversion de polarité | oui |
| Type de lumière | lumière rouge |
Sorties
| Technologie | NPN |
|---|---|
| Fonction de sortie | éclairement |
| Chute de tension max. sortie de commutation DC [V] | 2,5 |
| Courant de sortie (au maintien) de la sortie de commutation DC [mA] | 200 |
| Fréquence de commutation DC [Hz] | 1000 |
| Protection courts-circuits | oui |
| Protection surcharges | oui |
Zone de détection
| Portée sur réflecteur "nid d'abeille" [m] | 0,05...2,5; (Réflecteur « nid d’abeille » Ø 80 E20005) |
|---|---|
| Portée réglable | non |
| Diamètre max. du spot lumineux [mm] | 200 |
| Dimensions du spot lumineux valables pour | pour la portée maximale |
| Filtre de polarisation | oui |
Conditions d'utilisation
| Température ambiante [°C] | -25...60 |
|---|---|
| Indice de protection | IP 67; (en combinaison avec un connecteur correspondant) |
Tests / homologations
| CEM |
|
||
|---|---|---|---|
| MTTF [Années] | 1161 |
Données mécaniques
| Poids [g] | 14,8 | |
|---|---|---|
| Boîtier | boîtier fileté | |
| Dimensions [mm] | M18 x 1 / L = 44 | |
| Désignation du filetage | M18 x 1 | |
| Matières | boîtier: ABS | |
| Matière lentille |
|
Afficheurs / éléments de service
| Indication |
|
|---|
Accessoires
| Fourniture |
|
|---|
Remarques
| Unité d'emballage | 1 pièces |
|---|
Raccordement électrique
| Raccordement | Connecteur: 1 x M12; codage: A |
|---|
Diagrammes et courbes
|

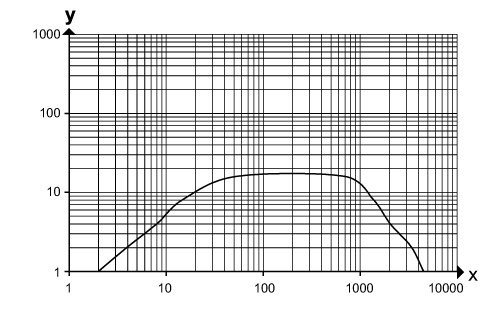

courbe capacité de réserve
|
|
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nous nous réservons le droit de modifier les données techniques sans préavis. — FR-FR — OGP103-00 — 13.04.2023 —
OGP103 –
OGP-HNKG/US
Raccordement électrique
Connecteur: 1 x M12; codage: A
